1．输入形式:

l 线性输入:

mV输入：0~ 10mV.DC、0 ~ 50mV.DC、0 ~ 100mV.DC

电压输入：0 ~ 5V.DC、1 ~ 5V.DC

电流输入：0 ~ 10mA.DC、4 ~ 20mA.DC

电阻远传压力表信号：0 ~ 400W

l 热电偶：

0 ~1800℃

0 ~ 1600℃

K 0 ~ 1300℃

E 0 ~ 800℃

T 0 ~ 300℃

J 0 ~ 800℃

Wu-Re 3-25 0~2000℃

l 辐射感温器：

WFH-202（F1，石英玻璃）：400 ~1200℃

WFH-202（F2，K9 玻璃）：700 ~2000℃

l 热电阻：

Pt100 (L): -100.0~200.0℃

Pt100 (H): -200~500℃

Cu50 : 0.0~150.0℃

2．输入阻抗：

mV输入，电压，热电偶：≥ 1MW

电流输入：≤100W

热电阻：采用三线制接线，三根连线电阻要求相等且小于5W, 通过热电阻测量电流为0.5mA

3．测量精度： 0.5级

4．采样周期： 0.25秒

5．分辨力： 14 bit

6．报警：

仪表具有两路报警输出，可任意设置成上限报警或下限报警。

上限报警动作：

当测量值≥（上限报警设定值+报警不灵敏区）时，仪表的报警起作用，上限报警指示灯点亮，同时上限报警继电器触点闭合。

当测量值≤（上限报警设定值-报警不灵敏区）时，仪表的报警不起作用，上限报警指示灯熄灭，同时上限报警继电器触点断开。

下限报警动作：

当测量值≤（下限报警设定值-报警不灵敏区）时，仪表的报警起作用，下限报警指示灯点亮，同时下限报警继电器触点闭合。

当测量值≥（下限报警设定值+报警不灵敏区）时，仪表的报警不起作用，下限报警指示灯熄灭，同时下限报警继电器触点断开。

继电器触点容量为2A、250VAC(阻性负载）

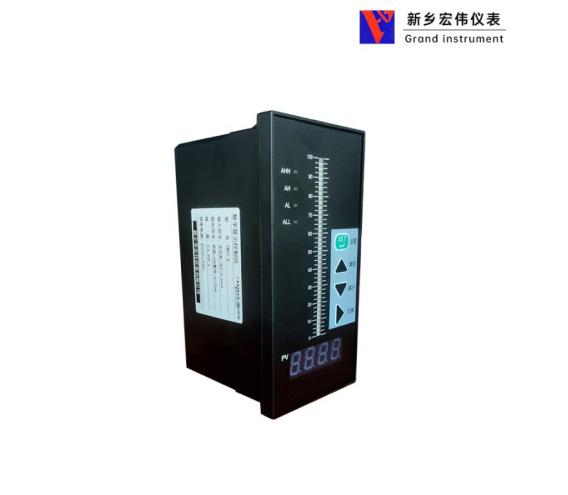

面板说明

⑴. 显示器

在正常显示状态，显示温度测量值；

在参数显示状态，交替显示参数提示符和参数数值。

⑵. LED指示灯

* ALM1指示灯：*路报警指示灯，当报警起作用时，该灯点亮，否则，该灯熄灭。

* ALM2指示灯：第二路报警指示灯，当报警起作用时，该灯点亮，否则，该灯熄灭。

⑶.按键操作

l 功能选择键（FUN）

1). 在正常显示状态，使用该键可进行五种状态的切换。（显示当前测量值状态，显示*路报警设定值状态，显示*路报警不灵敏区状态，显示第二路报警设定值状态，显示第二路报警不灵敏区状态）。

2). 在参数修改状态，使用该键可进行8个参数循环操作（参数的显示和参数修改后的存入）。若参数被修改过，则自动存入E2PROM中，然后进入下一个参数显示或修改，否则，直接进入下一个参数显示或修改。值得注意的是，假若修改过程中突然断电，重新通电后该参数将保持未修改前的参数数值，修改中的数值将丢失，这是因为修改过程中参数没有存入E2PROM之故。

3). 在正常显示状态，持续按下该键3秒钟，则仪表进入参数修改状态；在参数修改状态中，持续按下该键3秒钟，则仪表回到正常显示状态，并且将刚显示的参数存入E2PROM中。

4). 在参数修改状态，超过30秒未按任何键，则仪表自动回到正常显示状态（测量值显示状态），并且将刚显示的参数存入E2PROM中。

l 加数键

在参数修改状态，使参数数值增加，当被修改参数数值达到上*，按下该键将引起数值显示器闪烁。在正常测量值显示状态，该键不起作用。

l 减数键

在参数修改状态，使参数数值减少，当被修改参数数值达到下*，按下该键将引起数值显示器闪烁。在正常测量值显示状态，该键不起作用。

l 隐藏键

在参数显示输入类型时按下FUN键不放，随后立即按下隐藏键，并保持两键持续按下3秒钟，则仪表进入标定工作状态。

在标定工作状态，按下隐藏键将当前测量值作为标定值存入E2PROM中，并进入下一个参数。按下FUN键标定值不存入E2PROM，进入下一个参数。

警告：非专业人员请勿进入标定工作状态，否则将引起正常标定值丢失，仪表无法正常工作。
