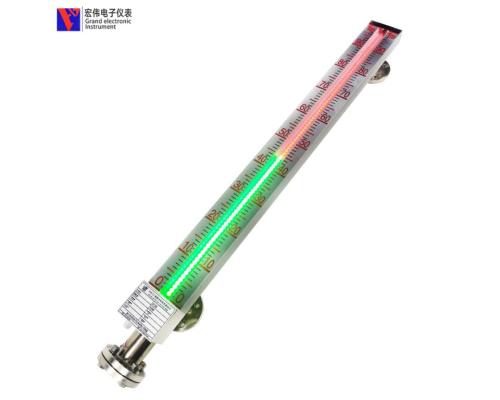

产品详情HWCG系列磁感光柱显示液位计的详细资料：■ 产品介绍HWCG系列磁感光柱显示液位计是磁翻柱液位计的换代产品，显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制，测量精度达到千分之一以上，是一款全工况、高精度、高可靠性的锅炉液位计。磁翻柱液位计长时间使用容易粘灰尘，尤其是炼钢厂，时间一长就容易粘铁屑，把磁翻柱的红绿颜色覆盖，夜间不能观察。磁敏电子液位计精选国内外优质电子元件，保证液位显示精确可靠。■ 产品适用对象HWCG系列磁感光柱显示液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。■ 技术参数安装方式：垂直安装（ 偏差为≤30） 测量范围：0-150-6000mm（大于6000mm可协商订货)介质密度：0.4-2.0g/cm3工作温度：-160～530℃跟随速度：≤0.08m/sLED显示器：低亮型法兰材质：碳钢、304、316L电源电压：DC24V,AC36V,AC220V精确度：≥8mm工作压力：-0.1～42 MPa环境振动：频率≤25Hz 振幅≤0.5mm介质粘度：≤0.4Pa.S排污阀：不锈钢球阀、针型阀■ 技术优点设计科学、紧凑、坚固可靠、寿命长、无维护工作量，能长年在户内、外安装使用。独特首创的现场、远传一体化结构，使工业自动化管理变的更轻松方便。独特的电子发光双色显示，适宜在光线暗的场所中应用，夜间观察更醒目。进口雾状散光型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控。测量管与液位显示部分，液位变送器，报警开关在耐压，耐气上完全隔离。工作压力范围宽，耐压从真空到42MPa;防腐蚀性

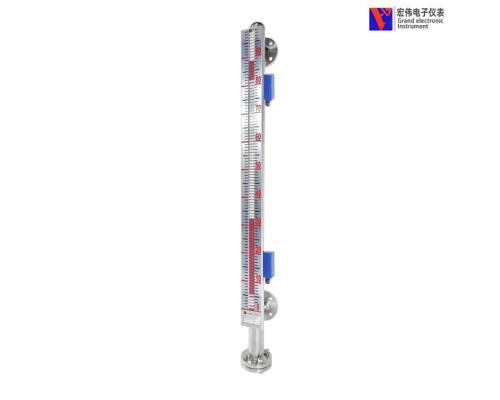

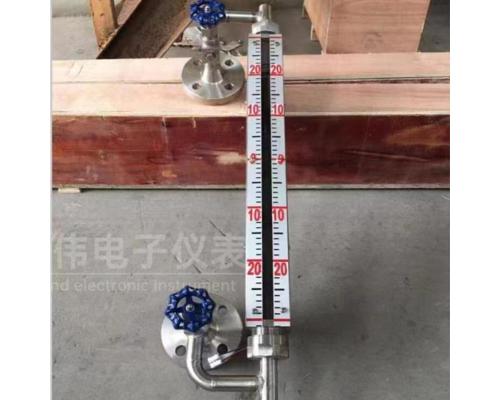

一、产品简介：UHZ系列磁翻板液位计通过气相和液相连接法兰与容器相连接。根据浮力和磁耦合原理，测量筒内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色翻柱旋转80° 显示红色 （反向旋转 180° 显示白色）实现了测量和显示被测液面位置的目的。每个磁翻柱为双色轴向对称结构，两个磁翻柱间的间距为10mm，分别以白色和红色来指示气相部分和液相部分，可选择下部白色表示液体部分上部红色表示气体部分，也可选择下部红色表示液体部分上部白色表示气体部分。红色与白色交接处就是液相和气相的分界处。该液位计也能用于两种不同密度介质的界面测量。本产品符合HG/T2742-1995标准。二、产品技术优点：UHZ系列磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有 的可靠性和抗腐蚀性能。其特点十分显著：1.设计简单、紧凑、 坚固可靠、 寿命长、无维护工作量能长年在户外安装使用；2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的；3.工作压力范围宽，耐压从真空到42MPa；4.工作温度范围宽，适用于从-190～+450℃；5.广泛用于强弱腐蚀性、 易燃易爆、 毒性、强放射性、搅动的、污浊的液位测量；6.各型号均可选配无源自保持 ON/OFF 报警开关，实现高低液位自动控制或报警；7.各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。8.防爆等级：符合ExibⅡCT5要求三、产品适用对象：UHZ系列磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、弱酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti、1Cr18Ni9Ti+PTFE（内衬聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。 有多种安装形式供阁下选择， 以适应不同场合、环境的要求。四、主要技术参数：量程350~6000mm（大于6000mm可代客设计）公称长度&＃39;L&＃39;（按上下阀中心线间隔距离，单位mm），可选：L=500 800 1100 1400 1700~6000（或根据用户要求定制）公称压力（mPa）0.6 1.0 1.6 2.5 4.0 6.3 6.4 10.0 16.0(防腐型≤0．6Mpa )介质温度（℃）-40~450度介质密度（g/cm3）≥0.45连接法兰标准号（公称通径DN15 DN20 DN25 DN150）PN2.5mPa 平面法兰 HGJ46-91（HG5010-58）凸面法兰 HGJ47-91（HG5012-58）榫面法兰 HGJ48-91（HG5011-58）PN 4.0 6.3 mPa 凸面法兰 HGJ51-91（HG5016-58）PN 6.4 mPa 榫面法兰 HGJ52-91（HG5015-58）

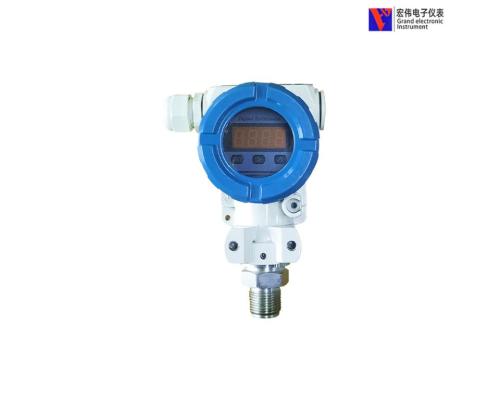

DSS系列数字化/智能压力/差压变送器是采用世界*********、成熟的、可靠的电容传感器数字转换技术精心设计而成。核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处现技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力和温度自动补偿能力。强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量，及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置，而且可以重新对变送器进行标定，极大地方便了现场调试。S-PORT串行通信日通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能，接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。信号转换、信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。性能指标、技术指标性能规格（参考条件：无迁移状态、硅油罐冲液316L隔离膜片）输出信号：4-20mADC。传输形式：二线制。精度：线性输出：±0.075-±0.1%（对量程比为1：1）包括线性、变差、重复性的综合误差。开方输出：在输出压力为4-100%时，为±（0.2%的标定量程+0.05%的上限）。稳定性：对于DP量程代号3、4、5，为量高量程的±0.2，对于其他的量程代号，为******量程的±0.25%。湿度：0-100%相对湿度。启动时间：在***小阻尼时，***多2秒钟。容积吸取量：小于0.16cm?阻尼：电气阻尼为0-32秒。此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）静压影响（DP变送器）零点误差：对于14MPa为******量程的±0.5%，通过零点调整可以得到校正。量程误差：每6MPa可校正到输入读书的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。静压影响（HP变送器）零点误差：对于32MPa为******量程的±1.0%通过零点调整或以得到的校正。温度影响在******量程零点误差：每56℃为量程的±0.5%，总的影响包括量程和零点误差；每56℃为量程±10%对于量程范围编号3，影响量加倍。在***小量程零点误差：每56℃为量程的±3%，总量影响包括量程和零点误差；每56℃为量程的±3.5%、对于量程范围编号3，影响量加倍。振动影响：频率为0-200Hz，任意方向上每个g为±0.05%上限值。电源影响：小于标定量程的0.005%/V。安装位置影响：零点漂移不大于（0.25KPa），此误差可通过校正消除，对量程无影响。电磁场干扰/射频干扰影响；按照SAMA PMC33.1，从20-1000MHz进行试验，场强可高至300V/m。结构规格接触介质的材料：隔离膜片：316L不锈钢，哈氏合金C-276，蒙乃尔合金或钽。（可选）排气/排液阀：316不锈钢，哈氏合金或蒙乃尔合金。工艺法兰和连接头：316不锈钢，哈氏合金或蒙乃尔合金。接触介质的O形环：氟橡胶、橡胶。（可选）罐充液：硅油。 螺栓：碳钢镀镉。电子线路外壳：低铜铝。O形密封圈：橡胶、氟橡胶。（可选）涂漆：聚氨酯。工艺连接件：对于范围代号3、4、5的变送器，其两只法兰的中心连接孔距54mm，孔上为NPT1/4-18对于代号6、7的变送器则为56mm和NPT1/4-18；对于代号8的变送器则为57.2mm和NPT1/4-18。对于范围代号3、4、5的变送器，其两只腰形法兰连接头上引压孔为NPT1/2-14，法兰连接头可为翻转分为别给出50mm、54mm或58mm的中心距。电气连接件：具备现场在线测试端子。重量：不包括选用件，AP、DP、GP、和HP型重2.4公斤。使用条件总体防护性能符合：IP67（相关参数）电源电压12V-45VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC，无负载可工作于12VDC，带液晶表头不低于16VDC）产品使用环境使用温度：-25℃-+85℃ 贮藏温度：-40℃-+104℃湿度：0-90%防爆型产品使用环境条件：温度：-20℃-+40℃ 相对湿度：5%-95%大气压力：86-106Kpa本安型产外配安全栅参数：U0≤28VDC、I0≤30Ma、P0≤0.84W附件及材质代码
DN-6型锅炉自动显控仪，主要应用于中、小型锅炉的双色水位显示，高、低水位报警，自动给水调节，超压、低水位连锁保护保护等,从而达到对锅炉水位显示和多功能控制的目的，该产品设计******，安全可靠，功能齐全、曾获科技成果三等奖，深受广大锅炉用户的好评。二、配置传感器的主要规格（mm）：与GD-2传感器配套使用，传感器电极数为11根电极，法兰中心距：L=300；L=330；L=350；L=400；L=440mm（特殊规格可定做）三、主要技术指标：2、传感器工作环境：工作压力：≤2.5MPa；介质温度：≤225oC；适用介质：水、蒸汽3、电接点压力表：0~1.6；0~2.5MPa(将压力控制在稳定范围内)4、输出端子容量：感性负载：220V，3A；380V，1.5A5、工作方式 ：连续6、功耗：******10W7、电源：电源电压：220V/50HZ；工作电压：DC12V8、仪表尺寸（长×宽×高mm）：370×280×230四、仪器主要功能：1、自动给水调节器：为保持锅炉水位在一定的安全范围内，本仪器设置了双位给水自动调节器，使锅炉水位始终保持在规定的正常范围内。2、水位显示：仪器设置了电子双色水位计，采用LED红绿变色管来显示水位高低；汽红水绿，一目了然。3、四种状态声光报警：a：高水位报警；b：低水位报警；c：危低水位报警；d：超压报警4、水泵转换：通过“一号泵”，“二号泵”转换开关，能够控制两台水泵电机，确保锅炉供水。5、仪器设有自动、手动给水装置：在仪器自动装置万一失灵的情况下，将开关置于手动位置，可以手动上水和停水，人工控制水泵，调节水位高低、以达到应急及灵活使用的目的。不影响锅炉正常运行，排除故障后，将开关重新置于自动即可。6、仪器设有******连锁保护控制电路，出现危险状态（即超压和严重缺水时）按程序自动停炉。

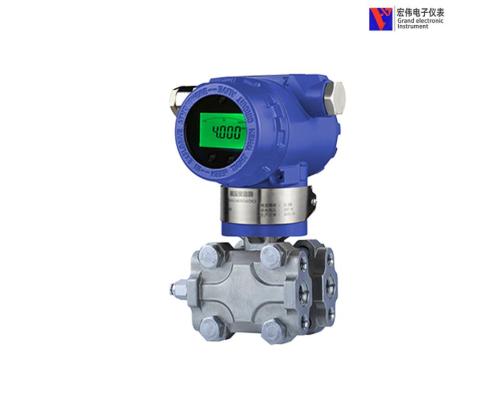

产品简介无线差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。JT-3051DP也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。无线差压变送器产品参数测量范围 50Pa~10MPa(分段选择)测量精度 1、数字信号：±0.05级2、模拟信号：±0.075、±0.2、±0.53、微量程(≤1.5kPa):±0.2输出信号 4~20mADC;负载电阻 0~600Q(24VDC供电)传送距离 >1000m稳定性 ±0.2%F.S/年(△t=28℃,静压6.9MPa, 量程1:1条件下)零点和量程 外部连续可调正迁移：500%负迁移：600%静压影响 1、零点误差(可在静压下消除)静压从0~13 .7MPa,±0 .2%/6 .9MPa静压超过13.7MPa,±0.5%/6.9MPa2、量程误差：±0.25%/6.9MPa环境温度影响/28℃:1、量程比1:1~10:1:≤±0.2%2、微量程(≤1.5kPa):≤±0.5%电源影响
产品简介无线差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。JT-3051DP也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。无线差压变送器产品参数测量范围 50Pa~10MPa(分段选择)测量精度 1、数字信号：±0.05级2、模拟信号：±0.075、±0.2、±0.53、微量程(≤1.5kPa):±0.2输出信号 4~20mADC;负载电阻 0~600Q(24VDC供电)传送距离 >1000m稳定性 ±0.2%F.S/年(△t=28℃,静压6.9MPa, 量程1:1条件下)零点和量程 外部连续可调正迁移：500%负迁移：600%静压影响 1、零点误差(可在静压下消除)静压从0~13 .7MPa,±0 .2%/6 .9MPa静压超过13.7MPa,±0.5%/6.9MPa2、量程误差：±0.25%/6.9MPa环境温度影响/28℃:1、量程比1:1~10:1:≤±0.2%2、微量程(≤1.5kPa):≤±0.5%电源影响
产品简介无线差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。JT-3051DP也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。无线差压变送器产品参数测量范围 50Pa~10MPa(分段选择)测量精度 1、数字信号：±0.05级2、模拟信号：±0.075、±0.2、±0.53、微量程(≤1.5kPa):±0.2输出信号 4~20mADC;负载电阻 0~600Q(24VDC供电)传送距离 >1000m稳定性 ±0.2%F.S/年(△t=28℃,静压6.9MPa, 量程1:1条件下)零点和量程 外部连续可调正迁移：500%负迁移：600%静压影响 1、零点误差(可在静压下消除)静压从0~13 .7MPa,±0 .2%/6 .9MPa静压超过13.7MPa,±0.5%/6.9MPa2、量程误差：±0.25%/6.9MPa环境温度影响/28℃:1、量程比1:1~10:1:≤±0.2%2、微量程(≤1.5kPa):≤±0.5%电源影响

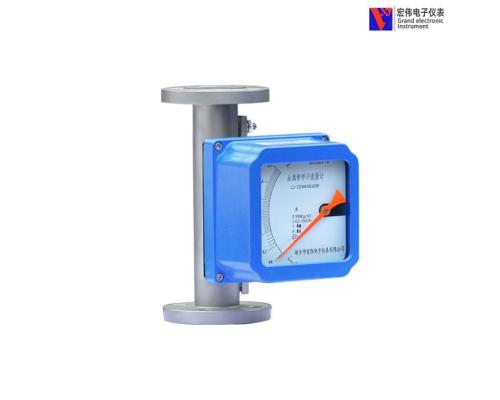

产品简介金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。产品参数测量范围：水（20℃）1-200000 l/h空气（20℃，0.1013MPa）0.03－4000m3/h；参见流量表，特殊流量可订制量 程 比：标准型10:1精 度：标准型1.0级；特殊型0.5级压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa特殊型：DN15－DN50 25MPa DN80-DN200 16MPa夹套的压力等级为1.6MPa；特殊型在选型和订货前应与工厂协商压力损失：7kPa-70kPa介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃高温型：可达300℃介质粘度：DN15：η

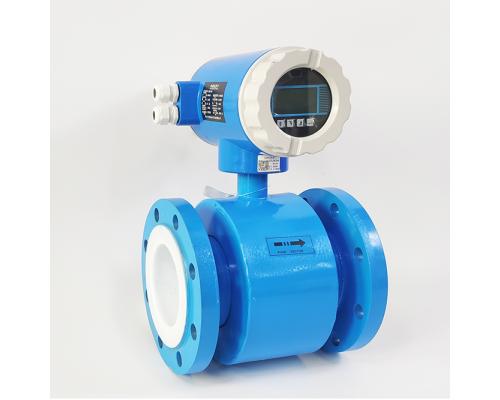

产品介绍插入式电磁流量计是我公司采用研制开发的全智能型电磁流量计，其全中文电磁转换器 内核采用高速处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用技术，输入阻抗 高达10¹°欧姆，共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导 率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻 了重量，使流量计小型流量化的特点。插入式电磁流量计产品参数管道式四氟衬里10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、 500、600管道式橡胶衬里40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200 注：特殊规格可以定制流动方向正、反、净流量量程比150比1重复性误差测量值的±0.1%精度等级管道式：0.5级，1.0级被测介质温度普通橡胶衬里： -20~+60℃高温橡胶衬里-20~+90℃聚四氟乙烯衬里-30~+100℃高温型乙烯衬里-30~+180℃额定工作压力管道式： DN10~DN65:≤2 .5MPa;DN80~DN150:≤1 .6MPa;DN200~DN1200:≤1 .0MPa流量测量范围流量测量范围对应流速度范围是0.3~15m/s被测流体电导率≥5μs/cm(大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量)输 出电流：4~20mADC(全隔离);脉冲频率0~1kHz,光电隔离OCT,外接电源≤35VDC,导通时集电极 电流为25mA负载电阻

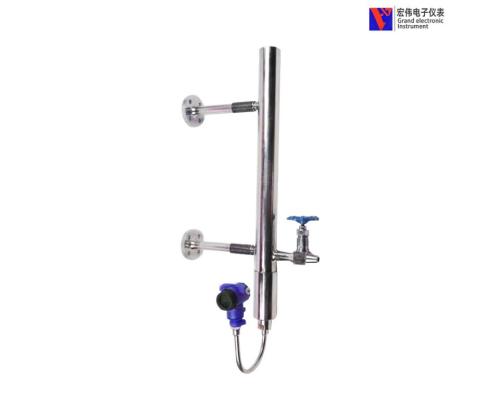

产品简介 HW-UYB系列智能电容液位计是采用的、具有全程测量自动补偿功能的电容检测技术制造而成。它解决了传统电容式液位计难以克服的测量系统温度漂移大、被测介质介电常数变化对测量的影响大、测试线性较差及需要人工进行现场标定等问题。能够对锅炉汽包水位实现安全、可靠、准确的全工况测控，对锅炉安全、高效、节能运行有重要意义。可应用于各种规格的工业汽包、高加、低加、转化炉等压力容器的液位测控。智能电容液位计产品参数 测量范围：350mm 440mm 600mm 800mm 1000mm特殊规格可订做 special 工作压力：0～16MPa; 工作温度：0°C~550°C; 输出信号：4-20mA、4-20mA叠加485通讯协议、4-20mA叠加HART协议;长期稳定性：≤0.2%FS/年 精度等级：0.5%FS; 固定方式：1.螺纹安装 2.法兰安装， 3.特殊要求请在订货前说明 防爆标志：ExiallCT6 Ga； 适用介质：水、蒸汽。 测量范围：350mm 440mm 600mm 800mm 1000mm特殊规格可订做 special 工作压力：0～16MPa; 工作温度：0°C~550°C; 输出信号：4-20mA、4-20mA叠加485通讯协议、4-20mA叠加HART协议;长期稳定性：≤0.2%FS/年 精度等级：0.5%FS; 固定方式：1.螺纹安装 2.法兰安装， 3.特殊要求请在订货前说明 防爆标志：ExiallCT6 Ga； 适用介质：水、蒸汽。

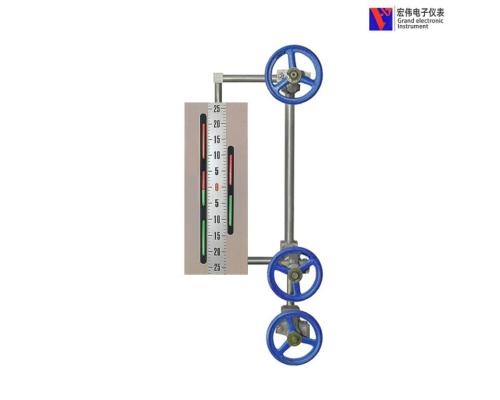

概述UYS系列石英管双色液位计是我公司利用自然关在液体中折、反射的原理，借助红、绿滤色片，在测量时，使液相显示绿色，汽相显示红色，由于液、汽相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利；该液位计的汽、液相侧装有两个防爆角阀，角阀内装有灵敏度很高的保险钢珠，当石英管发生意外破裂时，钢珠在内外压差（＞0.3MPa）作用下自动堵住通道，有效防止介质泄露，避免发生事故，该液位计可广泛应用于石油、化工、电力、冶金等行业，是目前国内理想的直读式液位计之一。特点直读式仪表液、汽相显示清晰，无盲区、密封性能好、耐高温、高压、防粘稠。重量轻寿命长、无泄漏、结构简单、冲洗、维护方便。自密封结构该产品中带有上下两个防爆角阀，阀内没有灵敏度很高的保险钢珠，钢珠可在石英管意外破裂时在内外压差作用下自动堵住通道，从而防止介质外泄。平衡装置此结构起缓冲，平衡压力作用，保护石英玻璃液位置，防止高温、高压介质瞬间进入管内产生猛烈冲击而导致石英玻璃管爆裂，建议6.4Mpa以上工况选用此装置，以确保安全生产。技术参数测量范围（法兰中心距）：500、800、1100、1400、1700、2000mm（其他中心距可协议订货）锅炉专用型：±150、±200、±220、±300、±3200mm显示方式：汽相红色，液相绿色材质：碳钢、不锈钢（1Cr18Ni9Ti、304）工作压力：1.6、2.5、4.0、6.4、10.0MPa工作温度：碳钢≤350℃不锈钢≤450℃排污阀形式：G1/2截止阀连接法拉通径：DN15、DN20或DN25法兰密封面：平面（RF）或凸面（M）伴热蒸汽工作压力：≤1.0MPa电伴热：采用自限温度伴热带钢珠封闭动作压力：≥0.3MPa光源电源：36或220VAC环境温度：-50-+80℃防爆等级：ExibⅡCT5

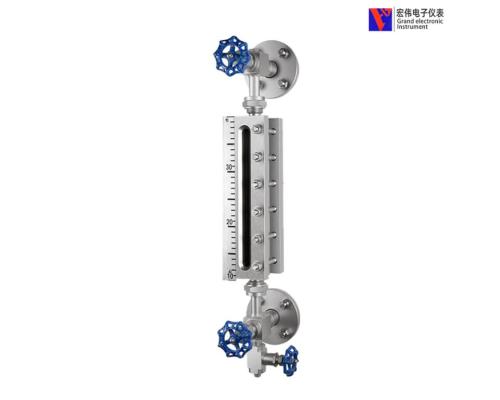

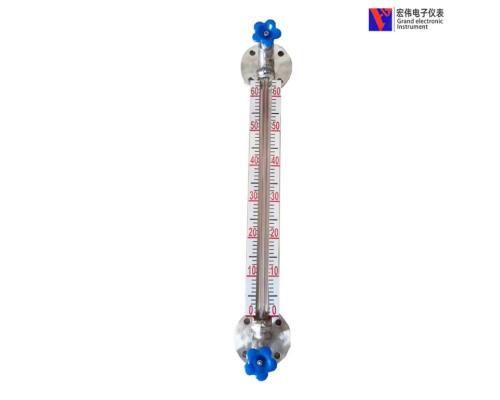

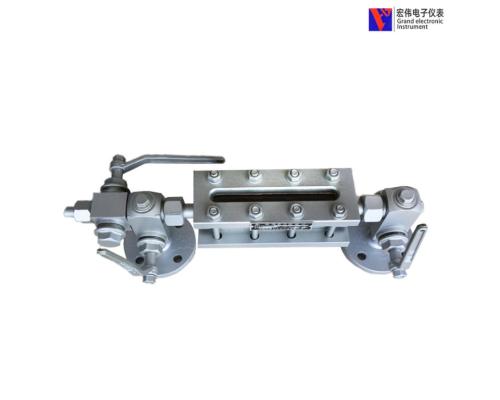

视镜式玻璃板液位计是在吸收国外同类产品的功能、优点的基础上研制生产的只读式仪表，用来只读指示容器中的液位高度，适用于各类承压（高温）容器（如蒸汽锅炉等）。此液位计具有观察水位清晰、结构紧凑、**可靠等优点，广泛应用于石油、化工等行业。二、结构原理平板液面计由主体、盖板、上下针形阀、玻璃板、连接法兰（或螺纹）等部件组成。连接法兰（或螺纹）与容器构成连通器，透过玻璃板即可直接观测容器内液体的高度。在上下针形阀内装有**钢球，以防止玻璃板意外损伤时，钢球在压力的作用下启动封闭液体通道，起到自动封闭作用，确保工作人员**操作。三、技术参数测量范围：30-2000mm加工定制：是材质：碳钢、不锈钢连接方式：螺纹、法兰工作温度：-20-380℃测量介质：液体环境温度：-50-80℃安装方式：侧装测量单位：mm品牌：宏伟仪表型号：HW公称压力:0-6.4MPa伴热形式:蒸汽、电伴热自动关闭压力:＞0.3MPa单色平板水位计是在吸收国外同类产品的功能、优点的基础上研制生产的只读式仪表，用来只读指示容器中的液位高度，适用于各类承压（高温）容器（如蒸汽锅炉等）。此液位计具有观察水位清晰、结构紧凑、**可靠等优点，广泛应用于石油、化工等行业。二、结构原理液位计由主体、盖板、上下针形阀、玻璃板、连接法兰（或螺纹）等部件组成。连接法兰（或螺纹）与容器构成连通器，透过玻璃板即可直接观测容器内液体的高度。在上下针形阀内装有**钢球，以防止玻璃板意外损伤时，钢球在压力的作用下启动封闭液体通道，起到自动封闭作用，确保工作人员**操作

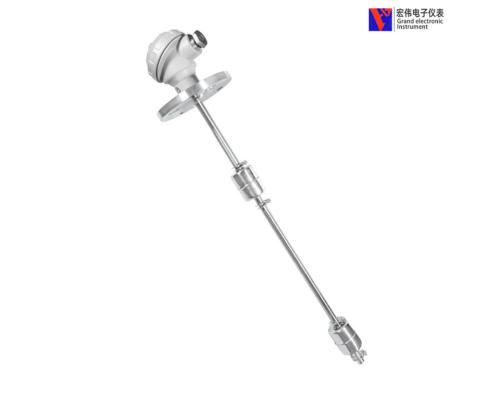

适用于工业和民用建筑、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于化工、冶金、电力、造纸、食品及工业污水处理等部门。特 点能有效克服悬浮物、泡沫等形成的假液位浮球经配重可测两种液位的介质成本低，可靠性高。技术参数测量范围：0-0.5m至0-4m（4m以上选静压式为宜）电源：24VDC(15-36VDC)输出信号：4-2OmADC二线制（带HART协议）测量精度：±1%（H≥1.0m时）±1.5%（H＜1.0m时）环境湿度：-10-55℃湿度≤95%无强烈震动介质温度：-20-120℃介质压力：0-600KPa（特殊订货部超过2.5Mpa）介质比重：≥0.4g/cm、粘度：≤0.05Pa·S工作原理磁性浮球比重小于0.5，可漂浮于液面之上并沿导杆上下移动。导杆内装有电感测量元件，在外磁场作用下产生正比于液位变化的电阻信号，由电子单元转换成4-20mA或其它标准信号输出，模块有过流保护和反接保护等功能。

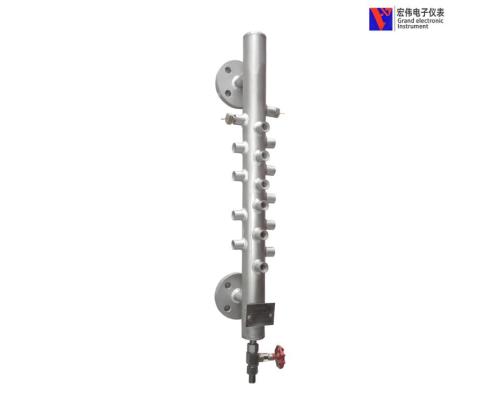

一、概述UDZ电接点水位计，主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.二、结构本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。三、特点1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。3. 利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，可将电极的化学腐蚀减少到******限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。四、技术参数产品型号：UDZ-10-21/Ⅱ工作压力：≥2.5Mpa≤32Mpa筒体规格：Φ89×12；Φ108×15连通管规格：Φ38×5排污管规格：Φ28×4 20G电极安装形式：分压入、旋入式两种二次仪表技术参数工作环境：环境温度：-10℃～+45℃相对湿度：〈80% 无凝结。电源：220VAC±10%, 50Hz 电流〈1A功耗：〈10VA被测液体阻抗条件：0～90KΩ安装方式：竖式盘装
产品介绍磁致伸缩液位计由三个主要部分组成。外管部分是耐腐蚀，耐工业恶劣环境的产品材料。变送器的核心部分是最内核的波导管，它是由一定的磁致伸缩物质构成。变送器的电子部分产生一个低电流的询问脉冲，该脉冲同时产生一个磁场，并沿波导管向下传播。当该磁场和波导管上的浮子内的永磁体所产生的磁场相交时，就会产生一个应变脉冲，或叫波导扭曲。应变脉冲沿波导管返回并被电子单元所接收，通过精确测量询问脉冲和返回脉冲之间的时间间隔，可获得高精度、高重复性的液位值。产品参数工艺参数：单液位，双液位，液位差导杆类型：刚性杆，柔性杆，刚性杆（外包塑料）导杆长度：0.5－10m 导杆材料：不锈钢温度：-40℃ ~ +130℃分 辨 率：1 & 5mm温度系数：0.04mm/℃环境温度：-25℃ ~ +70℃输出信号：4 …供电电压：12 ~ 36vdc本安防爆： eex ia iib t6 ip 67（0.5~5m） eex ia iib t6 ip 67（0.5~5m）ex供电电压：umax = 30v，防护等级：ip67外壳：铝合金或塑料
产品介绍HWCG系列磁敏磁感光柱显示液位计是磁翻柱液位计的换代产品，显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。本系列产品广泛用于电力、冶金、石油、化工、******、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制，测量精度达到千分之一以上，是一款全工况、高精度、高可靠性的锅炉液位计。磁翻柱液位计长时间使用容易粘灰尘，尤其是炼钢厂，时间一长就容易粘铁屑，把磁翻柱的红绿颜色覆盖，夜间不能观察。磁敏电子液位计精选国内外******电子元件，保证液位显示精确可靠。■ 产品适用对象HWCG系列磁敏磁感光柱显示液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。■ 技术参数安装方式：垂直安装（******偏差为≤30） 测量范围：0-150-6000mm（大于6000mm可协商订货)介质密度：0.4-2.0g/cm3工作温度：-160～530℃跟随速度：≤0.08m/sLED显示器：低亮型法兰材质：碳钢、304、316L电源电压：DC24V,AC36V,AC220V精确度：≥8mm工作压力：-0.1～42 MPa环境振动：频率≤25Hz 振幅≤0.5mm介质粘度：≤0.4Pa.S排污阀：不锈钢球阀、针型阀附加功能选择顶：磁性限位开关：常开型：高于报警点闭合常闭型：高于报警断开开关容量：250VAC1A(阻性) 250VAC 0.3A(感性)开关寿命：1×105次液位变送器：输出电流：4～20Madc(二线制)分辨率：±1cm 负载电阻：500Ω（24VDC供电时）传送距离：>3000m 工作电源：12～36VDC智能液位变送器：输出类型:RS485数据输出和一路4～20mADC任意连接分辨率：0.1%F.S 负载电阻：0～36VDC保温形式：蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。双层夹套，一般是指在蒸汽般热夹套外再做一层真空夹套。电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。
