一 、 产品简介
　 该控制器是专为国内市场设计，在广东、湖南、广西、江苏等省电力系统和开关柜厂广泛选用。该机功能强大，液晶字段显示，性能可靠稳定，抗干扰能力极强。

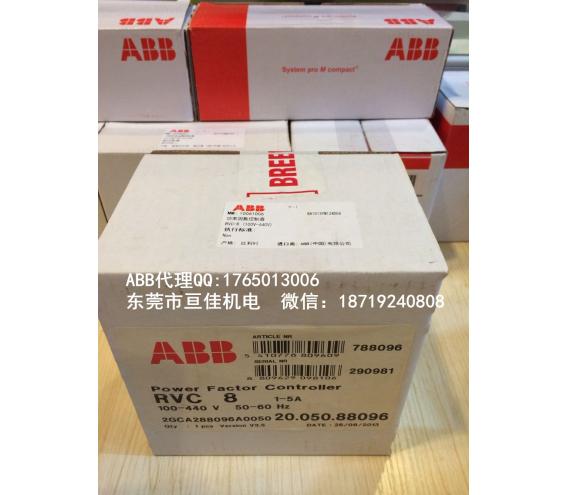

功率因数控制器 - RVC

型号

RVC-3 (100V-440V)

RVC-6 (100V-440V)

RVC-8 (100V-440V)

RVC-10 (100V-440V)

RVC-12 (100V-440V)

功率因数控制器 - RVT

型号

RVT-6

RVT-12

一级代理： ABB中低压全系列

（优势产品：低压电容器 补偿控制器 双电源转换开关 隔离开关 软启动 接触器 继电器凸轮开关 塑壳断路器 空气开关等。  ）

联 系 人：李工

手机：18024680909

传真：0769-23052405

          QQ：1765013006

        地址：东莞市莞城区金牛路八达花园A5栋25号铺

二、 产品型号说明


三、可设参数
CT 变比：100-8000（自动适应电网 CT 端的相位交替）
COSφ 目标值：感性0.70-1.00 容性0.70-1.00
C/K 值：0.01-0.99
谐波畸变率：0.05-0.40
步进延时值：1-120s
输出路数：12
失压值：300-380V
过压值：420-460V
序列类型：1.1.1-1.2.8
告警开关 ：ON/OFF
投切步进延时值：1～240s
每步进之间延时值：45s
可设置任意步进常ON或OFF
电压相序：0～330
投切序列类型：1：1：1～1：2：8可选
先投先切，先投后切，可编程
具有RS 232、485通信接口，MOTBUS协议输出

四、报警和保护功能
1、欠流报警并切除步进电容器
2、过流报警
3、过压报警并切除步进电容器
4、失压报警
5、全投入仍低于COSФ设置值报警
6、错误COSФ值报警
7、电容器电容量低于额定值70％时报警
8、温度60℃报警70℃并切除步进电容器
9、谐波崎变率超过设置值报警并切除步进电容器
10、频率错误报警

五、控制原理图


六、基本技术规格
1、工作电压： 260V～440V
2、频率范围： 50Hz /60Hz ±5%
3、输入电流： 0-5A
4、输出电压： DC 12V 或 AC 90V～440V
5、输出路数： 12 路
6、功率消耗： ＜ 15W
7、工作温度： -25℃ ～ +70℃
8、相对湿度：  95% 不凝露
9、重 量： 1.00kg （未含包装前）
10、海拔高度： ≤3500M
11、外壳尺寸： 144mm×144mm×80mm （长 × 宽 × 深）
12、开孔尺寸： 138mm×138mm （长 × 宽）

七、产品执行标准
1、GB/T14549-199 《电力系统谐波管理标准》
2、GB/T15576-1995 低压无功功率静态补偿装置总技术条件
3、JB/T9663-1999 低压无功功率自动补偿控制器
4、DL/T597-1996 低压无功补偿控制器订货技术条件
5、产品符合 UL,CE 认证标准，以及EU对50、60HZ 下工作的EMC 标准
