一、产品介绍

本设备专为摩托车和轻便摩托车轻合金车轮（以下简称“铝轮”）的气密性测试设计，依据GB/T 22435-2008《摩托车和轻便摩托车轻合金车轮》标准研发，可精准检测铝轮是否存在漏气问题，确保产品质量符合相关标准要求。设备通过将铝轮浸入水中并配合加压、旋转等操作，直观观测漏气情况，适用于各类铝轮生产企业及质量检测机构的批量检测场景。

执行标准：

GB/T 22435-2008《摩托车和轻便摩托车轻合金车轮》

二、技术参数

测试轮毂直径范围：12-19寸

测试轮毂高度范围：50-150mm

压力：气控系统额定压力，不小于0.4MPa

油泵电机额定功率：5kW

水箱行程：300mm

压紧油缸max行程：300mm

工作台板有效直径：500mm

电源：380V/50Hz

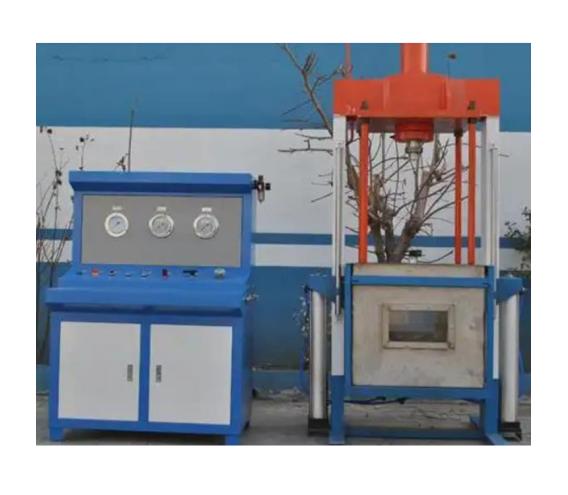

三、设备组成

设备主要由以下核心部件组成，各部分协同实现气密性测试功能：

主体框架：采用高强度钢焊接而成，为设备整体提供稳固支撑，保证测试过程中的结构稳定性。

水箱及升降机构：包含水箱本体和电动升降控制组件，可实现水箱的上升与下降，确保铝轮能完全浸入水中。

铝轮压紧机构：由电动控制的压板及驱动组件构成，用于固定铝轮，防止测试过程中铝轮移位。

铝轮旋转机构：电动控制的旋转组件，可带动铝轮左右旋转，便于全面观测圆周方向的漏气情况。

照明及观察系统：水箱两侧安装照明灯，配合观察窗，为水下铝轮漏气观测提供清晰视野。

安全保护装置：包含水箱升降限位装置、铝轮压板升降限位装置、铝轮旋转限位装置，保障设备运行及操作人员安全。

气控系统：提供测试所需压力，确保达到不小于0.4MPa的额定压力要求。

控制系统：整合各电动机构的控制功能，实现设备自动化操作。

四、设备特点

1.结构稳固：主体框架采用高强度钢焊接，承重能力强，适应长期高频次测试需求。

2.自动化操作：水箱升降、铝轮压紧、铝轮旋转均通过电动控制实现，减少人工干预，提高测试效率和一致性。

3.全面观测：铝轮可左右旋转，配合水箱两侧照明灯及观察窗，能清晰观测到铝轮整个圆周的漏气情况，确保检测无死角。

4.安全可靠：配备多重限位装置，分别对水箱升降、压板升降、铝轮旋转进行安全保护，避免因操作不当或设备故障导致的安全问题。

五、操作步骤

1.准备工作：接通设备电源（380V/50Hz），检查气控系统压力是否达到不小于0.4MPa的要求，确保各机构运行正常。

2.放置铝轮：

控制铝轮压紧机构的压板上升，留出放置空间；同时控制水箱升降机构使水箱下降。

将待测试铝轮放置在工作台板上，确保位置居中。

3.固定铝轮：控制铝轮压紧机构的压板下降，直至将铝轮牢牢压紧，防止测试过程中移位。

4.浸入水中：控制水箱升降机构上升，使铝轮全部浸入水中。

5.充气测试：通过气控系统向铝轮内充气，保持额定压力。

6.观测漏气：启动铝轮旋转机构，使铝轮左右旋转，操作人员通过水箱观察窗，在照明灯辅助下，观察铝轮整个圆周是否有气泡冒出（气泡为漏气标志）。

7.测试完成：

测试结束后，停止充气，释放铝轮内压力。

控制铝轮压紧机构的压板上升，松开铝轮；控制水箱升降机构下降，使铝轮脱离水面。

取出测试完成的铝轮，记录测试结果。
