一、产品介绍：

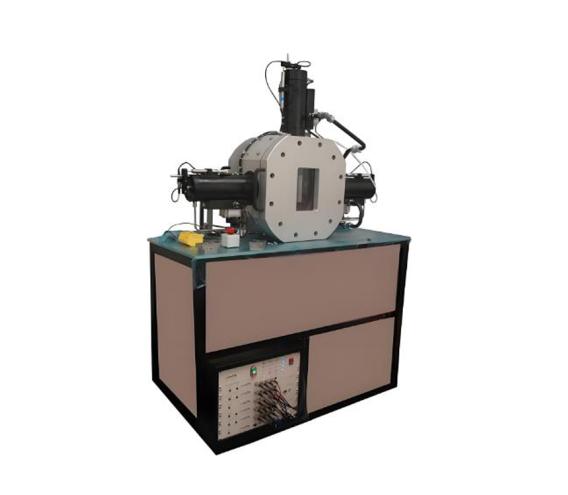

三轴压缩煤岩强度及变形特征的试验机是通过模拟煤岩在地下的三维应力状态（轴向压力+围压），实现对煤岩强度（如三轴抗压强度）、变形特征（轴向/径向应变、泊松比等）、破坏模式的精准测试，支持不同围压、加载速率、温度等条件的试验。

二、结构组成及参数介绍

1. 机械结构系统

主机框架：采用刚性结构（如四柱式），保证轴向加载时的稳定性，减少机身变形对测试精度的影响。

压力室（三轴室）：核心部件，用于放置煤岩试样并施加围压。

材质：高强度合金（如不锈钢），能承受高围压（通常可达0-100MPa，满足深部煤岩试验需求）。

密封设计：采用液压密封或机械密封，防止围压介质（油或水）泄漏

试样尺寸适配：支持圆柱形试样（常见直径50mm、100mm，高度为直径的2-2.5倍，符合煤岩试验标准）。

2. 加载系统

轴向加载：驱动方式：伺服液压系统（精度高、响应快），通过液压缸施加轴向压力，加载范围通常0-2000kN（可根据试样强度调整）。

加载模式：支持位移控制、力控制、应变控制等，满足不同试验需求（如匀速加载、分级加载）。

围压加载：

驱动方式：独立伺服液压泵，为压力室提供稳定围压，围压控制精度通常≤±0.1MPa。

压力传递介质：液压油（粘性小，响应快）或水（成本低，适用于低围压场景）。

3. 测量与传感系统

力值测量：轴向力通过高精度拉压力传感器（精度≤0.5%FS）测量，围压通过压力传感器监测。

变形测量：

轴向变形：轴向引伸计（安装在试样两端，测量轴向位移，精度≤±0.01mm）。

径向变形：环向引伸计或径向位移传感器（测量试样直径变化，计算径向应变）。

环境参数测量（可选）：若涉及温度影响，可加装温度传感器和温控装置，控制范围通常20-200℃。

4. 控制系统

硬件：工业计算机+伺服控制器，实现对轴向加载、围压加载的同步/独立控制。

软件：具备参数设置（围压值、加载速率等）、实时数据采集（力、位移、应变）、曲线显示（应力-应变曲线）、数据存储与分析功能。

控制精度：加载速率控制精度≤±1%，位移测量精度≤±0.1%FS。

5. 安全保护系统

过载保护：当轴向力或围压超过设定阈值时，自动停止加载。

压力室安全：超压报警、防爆设计，防止高压下介质泄漏或部件损坏。

紧急停机：配备物理紧急按钮，应对突发情况。
