全空间高密度电阻率法模拟试验及煤矿井下应用研究装置

全空间高密度电法模拟及井下应用研究系统

全空间高密度电阻率模拟与矿用试验装置

一、全空间高密度电阻率法模拟试验及煤矿井下应用研究装置简介

“全空间高密度电阻率法模拟试验及煤矿井下应用研究” 是针对煤矿井下复杂环境中地质异常体（如隐伏断层、富水区域等）探测的重要研究方向，其核心是通过模拟试验揭示全空间条件下的电阻率响应规律，并将其应用于煤矿井下实际探测，为安全生产提供地质依据。

全空间与地面半空间（存在空气- 大地分界面）的核心差异在于：井下环境被围岩包裹，无自由表面，电场分布受巷道边界、围岩电阻率等影响更显著。模拟试验的目的是揭示全空间电场分布规律，验证方法可行性，并优化观测系统。

1. 数值模拟试验

通过数值方法构建全空间模型，模拟不同地质条件下的电阻率响应，是研究的基础。

1)核心方法：常用有限元法（FEM）、有限差分法（FDM）等，基于麦克斯韦方程组或拉普拉斯方程，求解全空间电场分布。

2)模型构建：

几何模型：模拟井下巷道（如矩形、圆形）、围岩（均匀或分层）、目标地质体（如富水断层、导水裂隙带，设定不同电阻率值）；

参数设置：围岩电阻率（通常10-1000Ω・m）、目标体电阻率（富水体通常 < 10Ω・m，断层破碎带可能 50-500Ω・m）、电极布置方式（如 dipole-dipole、pole-dipole 等）。

3)模拟内容：

分析不同观测系统（电极排列方式）对目标体的响应灵敏度，例如dipole-dipole 系统对低阻体（富水）分辨率较高，而 pole-dipole 系统探测深度更大；

研究巷道边界的影响：巷道（空气或低阻支护材料）会导致电场畸变，模拟需量化这种畸变对数据的干扰，为后续校正提供依据；

验证反演算法：对比半空间与全空间反演结果，明确传统算法在全空间的误差（如虚假低阻异常），推动全空间反演模型（如考虑巷道边界的有限元反演）的优化。

2. 物理模拟试验

通过相似材料构建实体模型，模拟井下环境并进行实测，验证数值模拟的可靠性。

1)模型设计：

相似比：根据实际巷道尺寸（如高× 宽 = 3m×5m），按 1:10-1:50 缩放，用混凝土模拟围岩，盐水填充的裂隙模拟富水断层；

电极布置：在模型表面（模拟巷道帮部）布置高密度电极（如60 道，间距 0.1-0.5m），采用多装置组合（如温纳装置、 dipole-dipole 装置）。

2)试验过程：

采集不同电极对的电位差，计算视电阻率；

对比实测视电阻率与数值模拟结果，分析误差来源（如电极接触电阻、模型材料不均匀性）；

验证目标体的可识别性：通过物理模型中预设的“断层”“富水区” 的电阻率异常，评估方法对不同规模、不同埋深目标体的分辨率。

二、全空间高密度电阻率法模拟试验及煤矿井下应用研究装置应用研究

1. 井下应用关键技术

1)电极布置优化：

受巷道空间限制（如高度<3m），电极通常布置在巷道帮部（垂直排列）或顶板（水平排列），形成 “单巷观测” 或 “双巷交叉观测” 系统；

针对不同目标（如顺层断层、垂向裂隙），选择合适装置：探测浅部（<10m）用温纳装置，探测深部（10-30m）用 dipole-dipole 装置。

2)抗干扰技术：

井下存在电机、电缆等电磁干扰，需采用“多频观测 + 滤波算法”（如小波去噪）压制工频干扰（50Hz）；

电极与巷道帮部的接触问题：通过注浆（导电水泥）或钢片压紧提高导电性，减少接触电阻误差。

3)全空间反演算法：

传统半空间反演（如平滑约束最小二乘）会因全空间电场分布差异导致误差，需开发考虑巷道边界的反演模型；

典型方法：基于全空间格林函数的快速反演、巷道边界修正的有限元反演，可将成像误差降低至10% 以内。

2. 现场应用案例

1)探测目标：巷道前方20m 范围内是否存在隐伏导水断层（已知该区域为富水煤层，断层可能引发透水）。

2)观测系统：在巷道左帮布置60 道电极（间距 0.5m），采用 dipole-dipole 装置，采集 600 组电位数据。

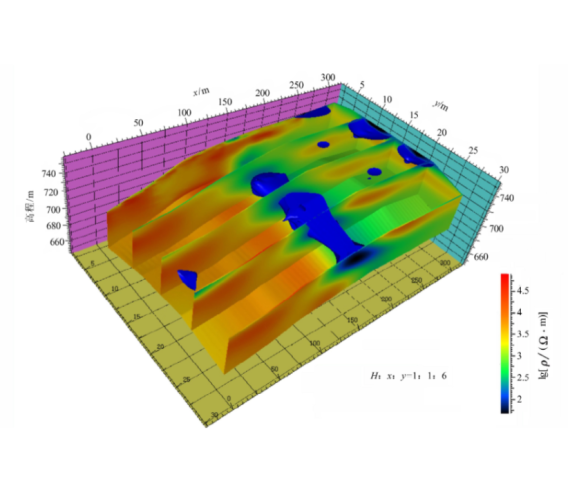

3)数据处理：经抗干扰滤波后，用全空间有限元反演得到电阻率剖面。

4)结果验证：

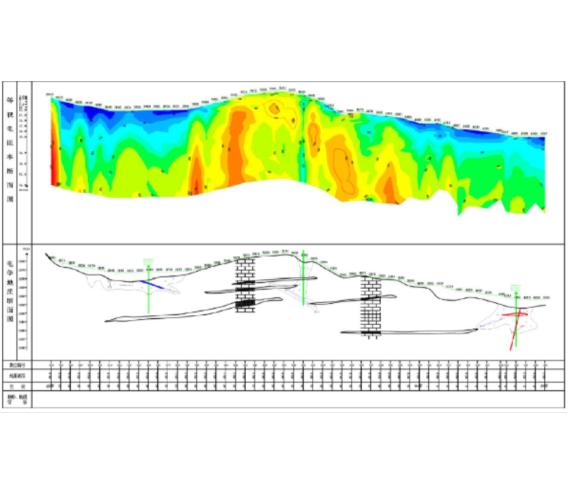

反演剖面显示前方15m 处存在低阻异常带（电阻率 < 20Ω・m），推测为富水断层；

后续钻探验证：该位置揭露一条落差2m 的断层，破碎带含水量达 5m³/h，与探测结果一致。

3. 应用局限性与改进方向

1)局限性：

高阻围岩中分辨率低：当围岩电阻率> 1000Ω・m 时，目标体与围岩的电阻率差异小，异常信号弱；

巷道尺寸限制：短巷道（<50m）难以布置长观测系统，探测深度受限（通常 < 30m）。

2)改进方向：

结合多方法融合：与矿井地震CT、地质雷达联合探测，弥补单一方法的不足；

智能化观测：开发适用于井下的自动化电极切换系统，减少人工操作误差。

三、全空间高密度电阻率法模拟试验及煤矿井下应用研究总结

全空间高密度电阻率法通过数值与物理模拟揭示了井下电场分布规律，为方法优化提供了理论支撑；其在煤矿井下的应用，通过电极布置优化、抗干扰技术及全空间反演，实现了对隐伏断层、富水区域的有效探测，为煤矿防治水和地质灾害预警提供了重要技术手段。未来研究需进一步提升复杂地质条件下的分辨率，并推动智能化、自动化探测系统的开发。
