产品介绍：

电子式绝缘子抗弯扭转试验机是一款适用于多种电力绝缘类产品的专业力学检测设备，可对柱式绝缘子、复合绝缘子、针式绝缘子、棒形绝缘子、棒形复合绝缘子、玻璃绝缘子、避雷器、护套绝缘子、瓷芯棒、复合芯棒、套管、空心绝缘子、穿墙套管等进行弯曲与扭转测试，尤其能满足1000kV及以下支柱瓷绝缘子的弯曲试验、扭转试验、负荷下的偏移试验和逐个机械试验需求。

执行标准：

GB/T 775.1-2006《绝缘子试验方法 第 1 部分：一般试验方法》

GB/T 775.3-2006《绝缘子试验方法 第 3 部分：机械试验方法》

GB/T 772-2005《高压绝缘子瓷件技术条件》

GB/T 23752-2009《额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子》

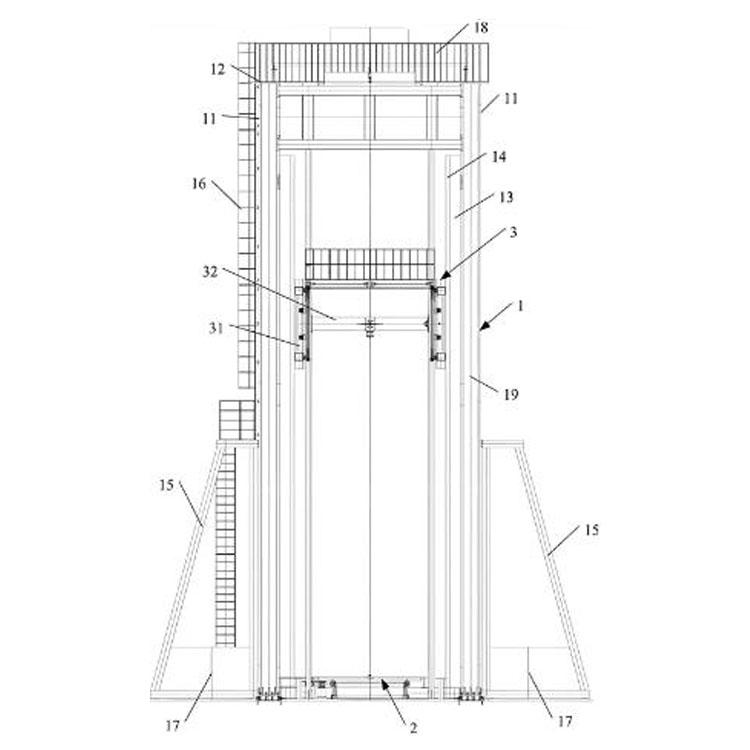

绝缘子抗弯扭转试验机的结构组成

1. 加载与驱动系统

弯曲加载单元：由伺服电机驱动活动横梁，配合传动机构实现0.001~500mm/min的可调试验速度，满足max50kN抗弯负荷的电子式伺服闭环控制。

扭转加载单元：采用伺服电机闭环控制，支持0~2r/min扭转速度，可输出10kN·m扭矩，能自动完成90°四点方向弯曲转换，实现角度、扭力的精准调控。

高度调节机构：伺服电机驱动活动横梁无级调速，适配max2500mm的试样高度，满足不同规格绝缘子的试验需求。

2. 试样固定与支撑系统

工作法兰盘：直径Φ800mm，带8等分T型槽，作为试样固定基准。

连接组件：含32件T型滑块，每件集成M16、M18、M20、M22四种内螺纹，可灵活适配不同规格绝缘子与法兰盘的连接固定。

3. 测量与反馈系统

力值测量模块：配备高精度传感器，弯曲/抗扭负荷测量精度达示值±1%，负荷分辨率5000码。

位移与角度测量模块：位移测量精度≤±0.5%、分辨率0.001mm；扭转角度测量精度0.1°，实时反馈加载过程中的位移、角度变化。

控制模块：采用三闭环实时控制，自动调整试验参数，确保恒负荷、恒位移等保载精度优于示值±1%。

4. 安全防护系统

主动保护单元：含电子限位保护、超载保护、过载自动调整功能，以及试样断裂后自动停机卸力保护。

环境与抗干扰保护：具备防电磁干扰设计，同时适应20±10℃、相对湿度≤85%的工作环境，避免外部因素影响设备稳定性。

5. 数据处理与软件系统

数据存储与分析：支持试验数据任意存取、曲线再分析，可按用户需求输出定制化报告。

程序控制功能：可设定保载时间、试验速度、力/位移/角度闭环控制逻辑，实现自动化程控试验。
