道岔垫板疲劳试验机轨道垫板静刚度疲劳试验机

弹性垫层动静刚度试验方法道岔垫板耐久性载荷测试

铁路专用轨道垫板疲劳试验机垫板动静刚度试验机

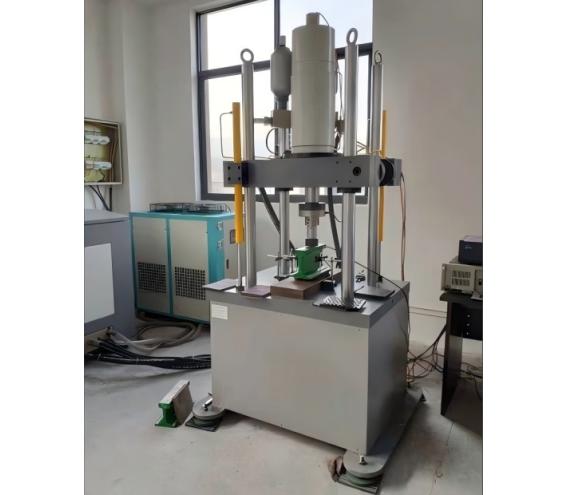

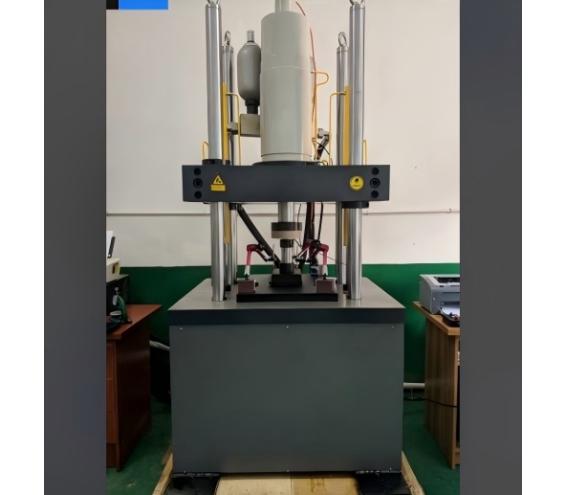

一、设备简介

道岔垫板疲劳试验机广泛应用于材料和零部件进行疲劳试验、动刚度，静刚度，纵向阻力测试、组装扣压力等项目进行测试。本试验机可以满足TB/T3395.1-2015《高速铁路扣件第1部分:通用技术条件》中要求的附录A、B、C所规范的各种实验方法。

二、功能特点

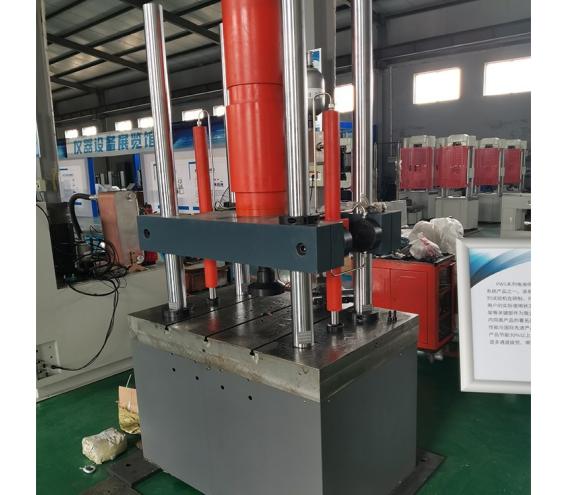

1、主机为四立柱框架式结构，横梁调整采用液压升降、液压夹紧、弹性松开式结构，保证试验的稳固可靠，同时保证在非试验状态时横梁保持锁止不动；

2、横梁运动（升降、锁紧）由横梁驱动模块控制两只夹紧油缸和两只升降油缸协调工作完成，驱动模块采用专用手动转阀控制，零泄露，可保证试验的可靠性；

3、负荷传感器安装在横梁下端面，用于测量试验负荷。

4、主机工作台前方设计试样装夹、横梁运动和急停操作按钮，便于试验员方便操作。

三、技术参数

1、zui大静态试验力：±250kN，示值精度：全程不分档±0.5%

2、zui大动态试验力：±250kN；动态波动度：不大于±1%

3、作动器zui大振幅：±75mm，示值精度±0.5%

4、频率范围：0.01—50Hz ，

5、位移测量精度：±0.5%示值

6、位移测量分辨率：0.01mm

7、多段函数发生器

8、计数器：999，999，999，可预置

9、控制方式：负荷、位移、变形控制方式，

主要试验波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部输入波形）；

10、zui大试验空间：600mm

11、四立柱间距离：565mmx350mm

12、主机刚度：8*10^8N/mm.

13、外形尺寸：1200*1040*2300mm。

14、工作压力：21 MPa。

15、恒压伺服泵站规格：流量70L/min，21Mpa，

16、电机功率30kW，1450r/min；
