QC/T29101 - 2005汽车拉索疲劳试验机
驻车拉线疲劳寿命测试平台
车辆拉索负载效率油门制动器拉索
汽车软轴拉索耐久性试验机
一、汽车拉索疲劳试验机产品概述
汽车拉索作为汽车操纵系统中的关键部件,其性能和耐久性直接关系到汽车的安全性和可靠性。为满足汽车行业对拉索质量检测的严格要求,我们精心研发了这款汽车拉索疲劳试验机。该试验机严格按照相关行业标准设计,具备先进的技术和稳定的性能,能够精准、高效地对各类汽车拉索进行疲劳测试,为汽车生产厂家和零部件供应商提供可靠的检测数据,助力提升产品质量。
二、汽车拉索疲劳试验机设计依据

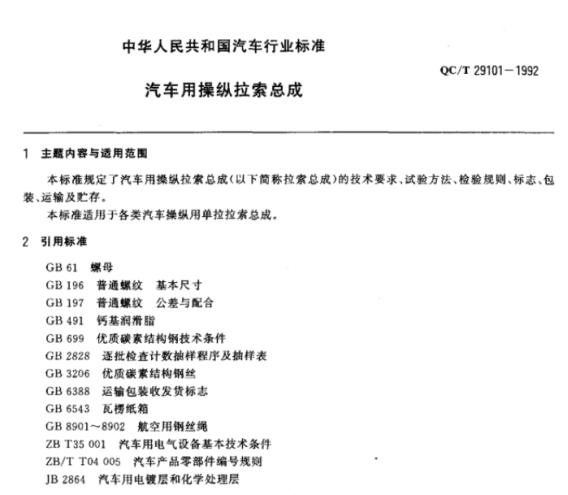

本试验机依据QC/T29101 - 2005《汽车用操纵拉索总成》、Q/FT A045 - 2010《车辆变速操纵推拉软轴总成技术条件》等相关行业标准进行设计制造,确保试验结果的准确性和可靠性,满足汽车行业对拉索质量检测的严格要求。
三、汽车拉索疲劳试验机产品功能

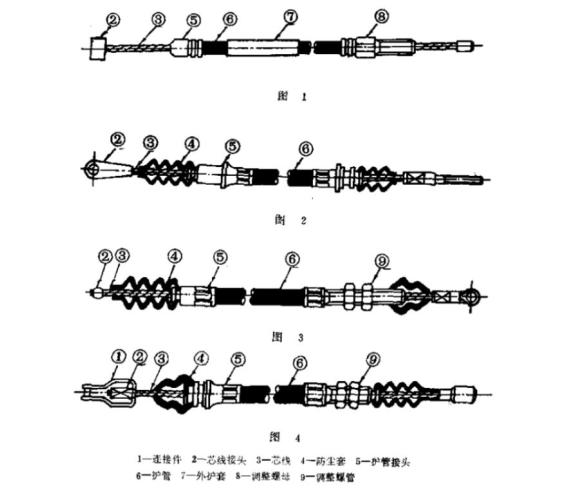

1.多种拉索测试:可对驻车拉线、档位拉线、油门拉线、全车盖板拉线等各类汽车拉索进行疲劳试验,满足不同客户的多样化测试需求。
2.性能曲线绘制:能实时绘制拉索在试验过程中的性能曲线,直观展示拉索的性能变化情况,便于用户分析和评估拉索质量。
3.自动报警停机:当拉索在试验过程中失效时,试验机能够自动发出声或光报警信号,并立即停止工作,避免设备损坏和安全事故的发生。
4.检测结果统计分析:对试验过程中的各项检测数据进行统计、分析和保存,生成详细的测试报告,为用户提供全面、准确的检测结果,方便用户进行质量管控和产品改进。

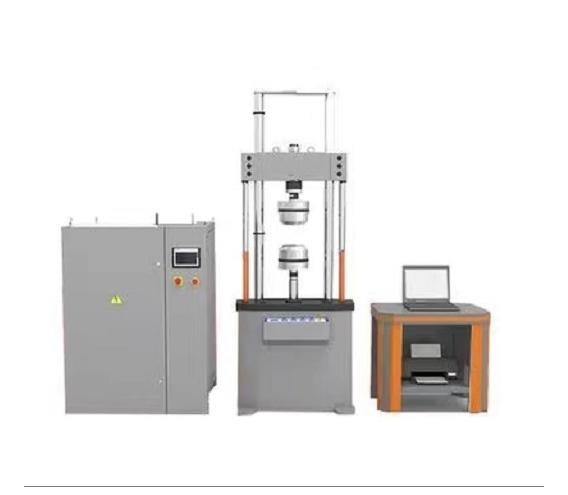

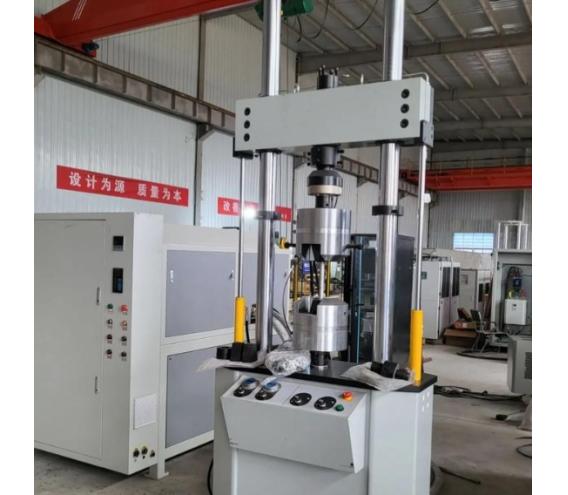

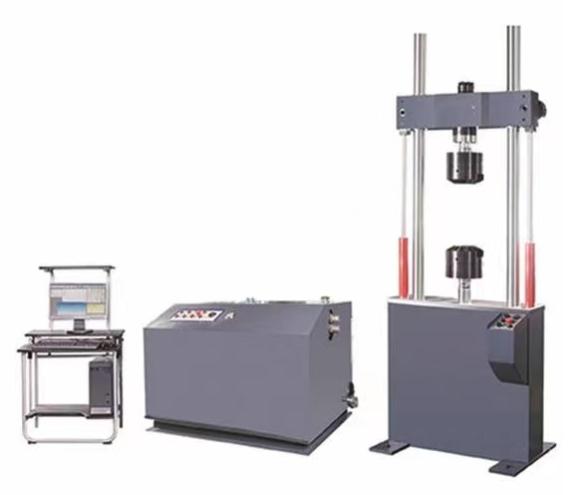

四、汽车拉索疲劳试验机产品结构
1.机械操作台:采用铝型材结构台架,具有高强度、耐腐蚀等优点,确保设备的稳定性和耐用性。台架上配备电动驱动机构、气动驱动机构、力检测机构、位移检测机构、负载机构等,各机构协同工作,实现对拉索的精准测试。
2.计算机电气控制:配备高速高精度信号采集卡、高精度控制板卡、力传感器和变送器、位移传感器及变送器等,实现对试验过程的精确控制和数据采集。控制系统操作简便,可根据用户需求进行各种参数设置,确保试验的顺利进行。
3.软件系统:基于WINDOWS7 操作平台开发,具有友好的人机交互界面,操作方便快捷。软件系统具有以下功能:
(1)可设定检测次数,检测次数可根据检测标准灵活调整。
(2)不同试验样件的参数采用界面输入,每种试验项目均为独立的模块,试验参数可采用界面自定义输入或标准参数输入,试验项目和设定参数可自由选择。
(3)在试验过程中,当试验行程超过设定的安全值或试验出现异常(如驱动装置的驱动力突然增大或下降)时,系统自动停止试验并提示报警,确保试验安全。
(4)试验台具有手动和自动功能。在自动功能状态下,试验项目能自动进行并进行数据的自动处理,试验结束后自动停机。
(5)设有数据库,可自动保存试验数据,具备可选择性保存试验数据的功能。当某项试验项目需重作或补作时,所有试验数据、图表能够进入原有的数据库中,并按并行编号进行编号。
(6)程序控制的试验项目在试验时能根据实际需要进行增减设定,不同的测试项目可任意选择、组合,试验前在测试界面中选择。可设定、记录和显示力、位移、时间等测试数据的关系图。
(7)所有测试结果由计算机自动记录,试验时实时显示力、位移与时间的关系曲线,并自动形成测试曲线及测试报告。试验结果能够保存、查询,软件具有可扩充性设计,便于日后增加试验项目,试验结果可以以曲线方式显示在屏幕上,可储存并脱机打印。每项试验记录表格灵活,所有试验参数能够根据不同产品要求进行设置。
(8)试验过程中可设置异常停机参数。当试验程序中断、停止、关闭时能自动记录工作参数、试验次数等参数,重启试验程序的默认参数为上次停止时间点的参数、试验次数等。
五、汽车拉索疲劳试验机技术参数
1.拉伸端最大试验力:2000N
2.固定端最大试验力:2000N
3.最大推拉行程:100mm
4.拉索的安装方式:支持S 型或 U 型安装
5.推拉速度:1 - 100mm/min
6.试验力测量精度:±1%
7.位移测量精度:±1%
8.输入力范围:0 - 5000N,测量精度:±0.5% FS
9.滑行阻力范围:0 - 20N,测量精度:±0.5% FS
10.位移测量范围:0 - 100mm,精度:±0.2% FS,分辨率 0.05mm
11.芯线测试范围:1mm - 5mm,可适应不同规格拉索芯线的测试。
12.耐久试验频率:0 - 30 次 / 分,连续可调。
13.耐久试验计数范围:0 - 9,999,999 次
六、汽车拉索疲劳试验机应用领域
本汽车拉索疲劳试验机主要适用于汽车摩托车及其配件生产厂家、科研机构、质量检测部门等,用于对汽车拉索进行性能测试和耐久性试验,确保拉索产品质量符合相关标准和要求,为汽车行业的发展提供有力的技术支持。
