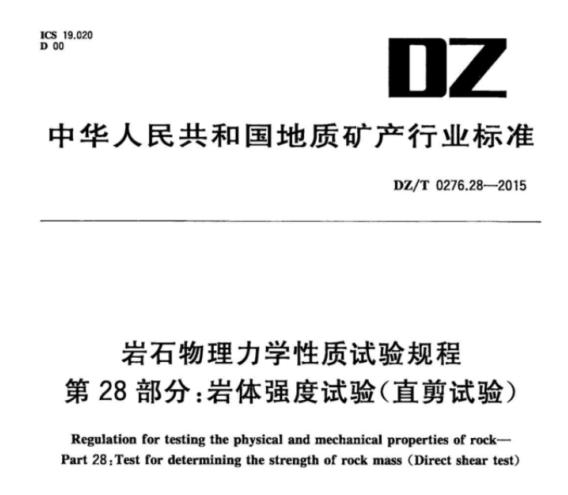

DZ∕T 0276.28岩石直接剪切试验机

微机控制岩土力学性能试验机

岩石抗剪强度试验

岩石结构面直剪试验机

一、设备简介

    岩石直接剪切试验机用于测定完整或节理化岩石、混凝土试件的抗剪强度。该设备可测试圆柱形、棱柱形、立方形或不规则形状的不同尺寸试件，广泛应用于岩石力学研究、地质勘探、土木工程等领域，为工程设计和决策提供关键参数。

二、岩石直接剪切试验机技术参数

最大法向压力：500kN

最大切向压力：300kN

法向压力精度：≤±1%

切向压力精度：≤±1%

法向活塞最大行程：100mm

切向活塞最大行程：100mm

最大法向空间：155mm（可水平调节）

最大切向空间：160mm

三、岩石直接剪切试验机功能特点

1.高精度测量：采用高精度力传感器和位移传感器，确保法向力和切向力测量精度≤±1%，准确记录剪切应变和轴向变形。

2.灵活试件适应：可测试多种形状和尺寸试件，包括圆柱形、棱柱形、立方形或不规则形状，满足不同试验需求。

3.稳定加载系统：液压动力单元结合双阀系统、双控制器和低摩擦液压缸，提供稳定加载，避免摩擦和扭矩干扰。

4.便捷操作软件：配备专业软件，支持用户自定义可编程测试标准程序和复杂测试序列，实时图形显示测试进度，方便操作和数据处理。

5.坚固耐用结构：采用高刚性、坚固框架设计，确保长期使用稳定性和可靠性，适应恶劣工作环境。

6.安全保护机制：设有多重安全保护装置，如过载保护、紧急停止按钮等，保障操作人员和设备安全。

四、岩石直接剪切试验机应用领域

1.岩石力学研究：测定岩石抗剪强度，研究岩石破坏机制和力学特性，为岩石工程理论研究提供数据支持。

2.地质勘探：评估岩体稳定性，分析地质构造和岩石性质，为矿产资源开发和地质灾害防治提供依据。

3.土木工程：用于评估基础工程、边坡工程、地下工程中岩石和土体的抗剪性能，指导工程设计和施工。

4.水利水电工程：测试大坝、隧洞、边坡等岩石基础的抗剪强度，确保工程安全稳定运行。

五、岩石直接剪切试验机产品配置

1.主机：包括剪切框架、液压油缸、力传感器、位移传感器等核心部件。

2.液压动力单元：提供稳定液压动力，确保加载平稳。

3.控制系统：微机控制单元或手动控制装置，实现加载控制和数据采集。

4.软件系统：专业测试软件，支持测试程序编辑、数据采集与分析、报表生成。

5.配件：剪切盒、夹具、连接件等，满足不同试件测试需求。

6.工具包：包含设备安装、调试和维护所需工具。

7.技术文档：操作手册、维护手册、合格证、保修卡等。
