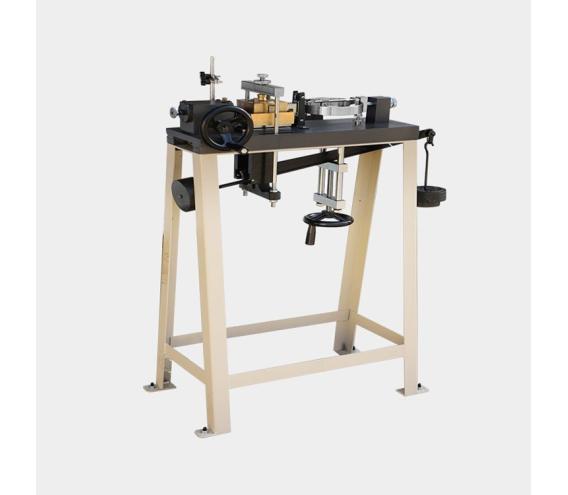

土的直接剪切试验电动应变控制式直剪仪

土壤直剪仪单联/四联抗剪强度测定仪

应变控制式直剪测试仪土壤类试验仪

一、设备介绍

应变控制式直剪仪是一种用于测定土的抗剪强度的设备，主要用于粘性土、细粒土和砂土等不同土体的直接剪切试验，以确定其抗剪强度指标，包括内摩擦角和粘聚力，应通过施加不同的垂直压力，对四个试件施加剪切力进行剪切，记录破坏时的剪应力，然后根据库仑定律确定抗剪强度系数、内摩擦角和粘聚力。

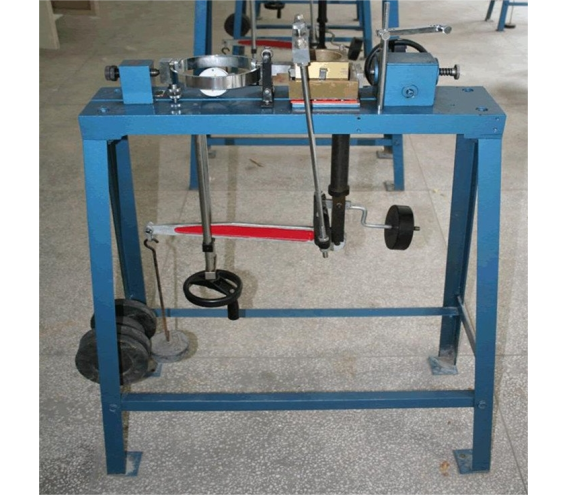

土样置于直剪仪的固定上盒和活动下盒内。试验时先在土样上施加垂直压力，然后对下盒施加水平推力，上下盒之间的错动使土样受剪破坏。确定某一种土的抗剪强度通常采用4个土样，在不同的垂直压力作用下测出相应的抗剪强度。

符合标准

GB/T 50123-2019《土工试验方法标准》

四、关于剪切试验

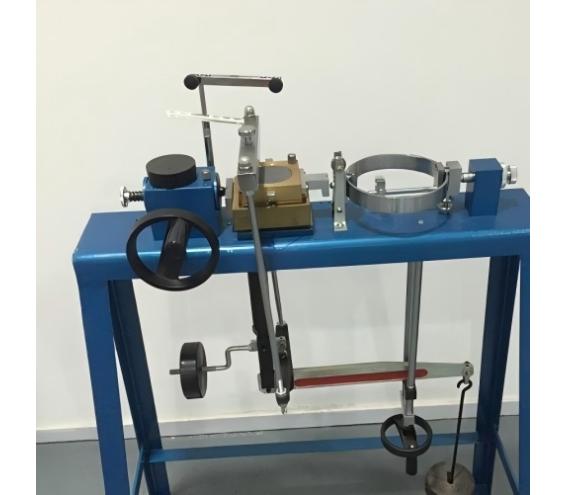

1.将剪切盒上下各加上Φ61.5×12.7mm透水石壹块，装上传压活塞，将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。（砝码盘挂在重点轴上）。

2.调整平衡锤进退使杠杆稍离传压活塞（不接触活塞）。在砝码上加24g砝码，此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。

3.摇动手轮使剪切盒前进接触到测力计，百分表指针稍动即停止。

4.提杠杆末端，使加荷框离开传压活塞，靠在推动座上。

5.剪切盒上插有两个螺杆插销，试验开始时，应将螺杆插销旋下。

6.摇动手轮，每转一圈，推动轴前进0.20mm。

7.试验完成后，加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整，只需将卸荷下杠杆向上提离剪切盒即可，取出试样，清洗剪切盒后再做第二次试验。

8.仪器使用完毕后，应清洗擦干，蜗轮蜗杆注意上稀黄油，杠杆的向心球轴承内注意上机油。
