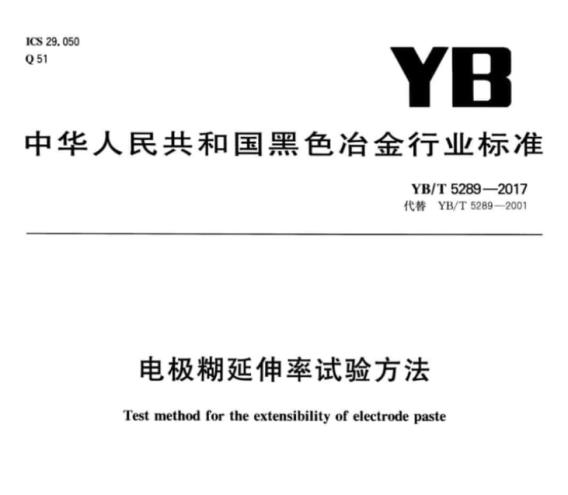

YBT 5289-2001电极糊延伸率试验机

电极糊抗拉伸变形试验机

电极糊延伸性能检测韧性检测

一、产品简介

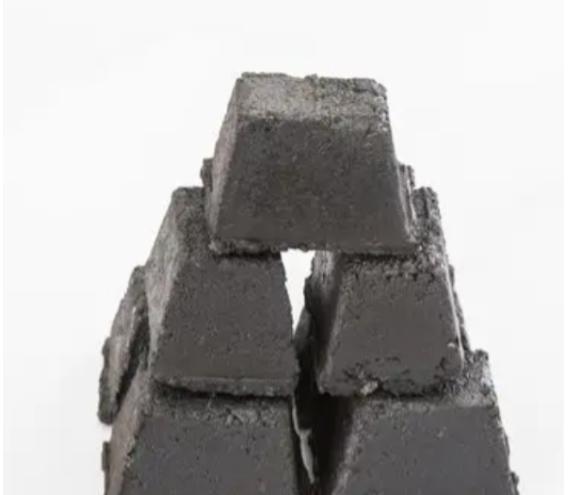

     电极糊延伸率试验机是针对电极糊材料特性研发的专用力学性能检测设备，主要用于精准测量电极糊在拉伸作用下的延伸率，评估其韧性、抗裂性及力学稳定性。该设备广泛应用于电极糊生产企业的质量管控、第三方检测机构的合规性检测以及科研单位的材料配方优化研究，为电极糊在电弧炉等高温复杂环境中的安全使用提供关键数据支撑。

二、电极糊延伸率试验机产品功能与特点

2.1 核心功能

精准拉伸测试：通过轴向拉伸加载，模拟电极糊在实际使用中的受力状态，精准捕捉试样从受力到断裂的全过程，实时记录力值变化与伸长量，自动计算延伸率（断裂伸长量与原始长度比值）。

全流程数据管理：配备专用测试软件，支持参数预设（如试样原始长度、加载速率）、实时曲线显示（力- 伸长曲线）、数据自动存储与导出，可生成包含延伸率、最大拉力、断裂强度等指标的测试报告。

2.2 产品特点

高适配性：针对电极糊硬度高、脆性强的特性，夹持系统采用高强度合金楔形夹头，夹持力可调（0-50kN），避免试样打滑或局部压溃，确保测试稳定性。

高精度测量：力值测量精度达±0.5% FS，伸长量测量采用光栅尺，分辨率 0.01mm，满足高精密测试需求，数据重复性误差≤1%。

灵活加载：加载系统采用伺服电机驱动，拉伸速率可在0.01-500mm/min 范围内无级调节，支持匀速、阶梯式等多种加载模式，适配不同测试标准对速率的要求。

安全防护：设备配备防护罩（防试样断裂飞溅）、过载保护（超出最大试验力自动停机）、紧急制动按钮，全方位保障操作安全。

环境适应性：可在常温（0-40℃）、湿度≤85% 的环境下稳定工作，满足车间、实验室等多场景使用需求，高精度测试建议搭配恒温环境（23±2℃）。

三、电极糊延伸率试验机技术参数

力值测量范围：0.2%-100%FS

力值精度：±0.5%FS

拉伸速率范围：0.01-500mm/min，精度 ±1%

伸长量测量范围：0-500mm

伸长量精度：±0.5% 或 0.01mm（取较大值）

试样尺寸适配：直径/ 厚度 20-50mm，原始长度 100-300mm（支持定制非标试样夹具）

夹持方式：楔形夹头（标配）、平口夹头（可选），夹头材质为高强度合金

电源要求：AC 380V±10%，50Hz，功率≤3kW

设备外形尺寸：1800mm×800mm×2200mm（因配置略有差异）

设备重量：约1200kg

四、电极糊延伸率试验机结构设计

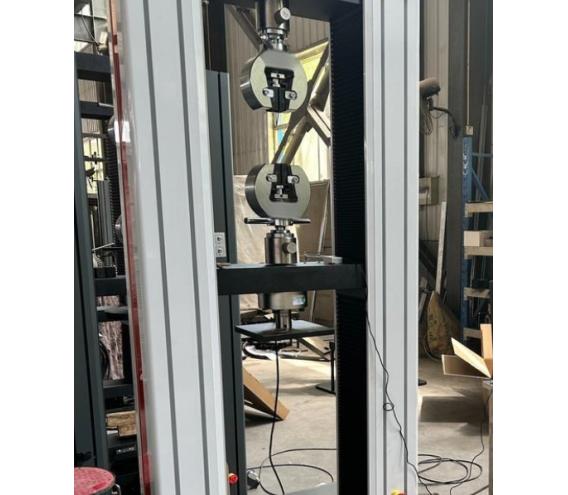

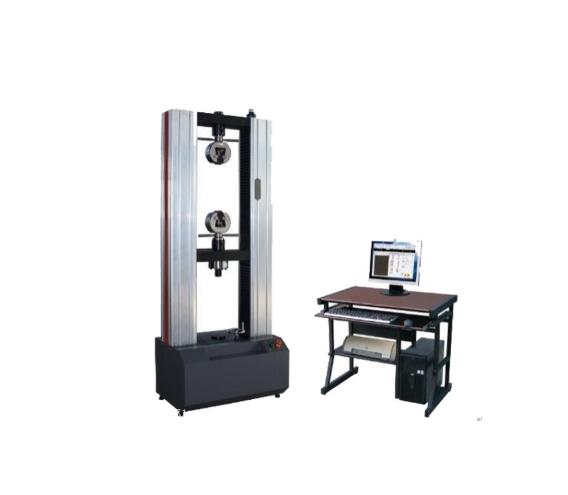

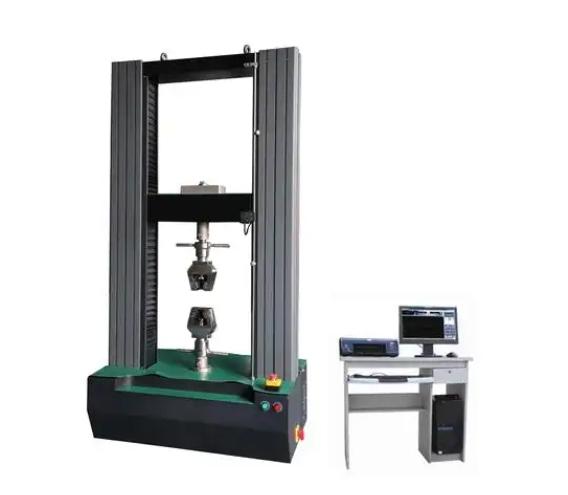

4.1 整体结构

采用框架式刚性结构，由底座、立柱、横梁及防护外罩组成，主体材料为高强度铸铁与优质钢材焊接，整体刚度高，变形量≤0.02mm/m，确保加载过程中设备自身变形不影响测量精度。

4.2 关键部件

加载系统：核心为伺服电机+ 精密滚珠丝杠组合，驱动横梁匀速升降实现拉伸加载，响应速度快（≤0.1s），加载平稳无冲击，避免因瞬间力值波动导致试样提前断裂。

夹持系统：上下夹头对称布置，同轴度误差≤0.1mm/m，确保试样轴向受力均匀；夹头表面经硬化处理（硬度 HRC 55-60），耐磨性强，使用寿命≥10 万次测试。

测量系统：力值传感器采用轮辐式结构，线性度好、响应快；伸长量测量采用内置光栅尺，直接测量试样标距段伸长量（非横梁位移换算），消除设备变形对测量的影响。

控制系统：配备10.1 英寸触摸屏 + 工业计算机，操作界面包含参数设置、试验启动 / 暂停、曲线查看、报告生成等模块，支持鼠标、键盘外接操作，方便实验室标准化管理。

五、工作原理

试验机通过夹持系统固定电极糊试样（按YB/T 4418-2014 制备，确保无表面缺陷），操作人员通过控制系统输入试样参数（长度、直径）及测试参数（加载速率）；启动后，加载系统按设定速率对试样施加轴向拉伸力，力值传感器与光栅尺实时采集力值与伸长量数据，传输至软件生成力 - 伸长曲线；当试样断裂时，设备自动停机，软件根据断裂前的最大伸长量与原始长度计算延伸率，并保存测试数据与曲线，最终生成可打印的测试报告。

六、产品优势

6.1 专业适配性

针对电极糊脆性材料特性专项设计，夹持系统与加载模式避免试样过早断裂或打滑，确保测试结果真实反映材料韧性，相比通用拉力机数据准确性提升30% 以上。

6.2 数据可靠性

采用“传感器直接测量 + 设备刚性补偿” 技术，消除环境振动、设备变形等干扰因素，测试数据重复性好，满足生产质量控制中 “批次稳定性分析” 的严苛要求。

6.3 操作便捷性

软件内置测试标准模板，一键调用参数；试样装夹采用快速定位结构，30 秒内完成装夹，大幅提升测试效率（单试样测试周期≤5 分钟）。

6.4 全生命周期服务

提供“售前方案定制（根据试样规格调整夹具）、售中安装校准、售后终身维护” 服务，免费提供软件升级，确保设备长期稳定运行。

七、应用场景

7.1 生产企业质量管控

电极糊生产企业用于出厂前批次抽检，通过延伸率指标筛选不合格产品（如延伸率低于标准下限的批次需返工），确保产品符合下游电弧炉使用要求。

7.2 科研与工艺优化

科研机构通过测试不同配方（石墨、沥青比例）、焙烧工艺下的电极糊延伸率，建立“配方 - 工艺 - 性能” 关联模型，指导高性能电极糊研发。

7.3 第三方检测认证

质量监督机构或检测实验室使用该设备对流通领域电极糊进行合规性检测，为产品质量认证、工程验收提供权威数据支持。
