一、试验系统阐述：

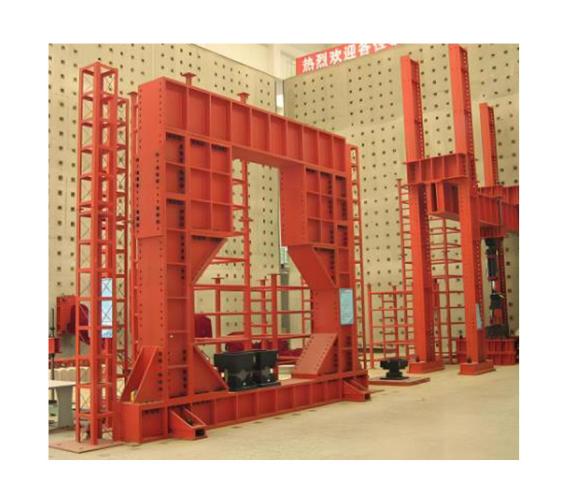

三维相似材料围岩模拟加载试验系统是基于相似理论和因次分析的实验室研究装置，主要用于模拟岩土以及采矿现场开采环境下围岩的应力、位移和变形等情况，通过模拟相似材料的开挖再现现场开采时所出现的各种矿山压力特征。

二、功能介绍：

该系统是由数字式电液伺服闭环控制，可位移或应力控制，高压压力密封室采用抱箍卡拉，电控上下移动，安全物理锁紧。可进行高温高压多场耦合复杂条件下的三轴压缩试验、动三轴试验、蠕变试验、疲劳试验、渗透试验、单轴压缩试验，还可完成三向刚性加载的真三轴试验等。

三、技术参数：

试件箱尺寸：3000*3000*3000mm（多用于北方煤岩）

竖向载荷：800KN

水平载荷：400KN

加载频率：5Hz

测力精度：±0.5%

压力室：15mpa

数据采集：8通道控制器，24位数据采集和信号调节装置，采样频率10KHZ

四、试验系统的优点：

1. 贴近工程实际，模拟复杂地质环境

能真实还原三维空间下的地质条件，包括地层结构、地应力分布、岩体裂隙发育等复杂情况。可模拟不同埋深、岩性组合、断层破碎带等复杂地质构造，为研究特殊地质条件下的围岩响应提供可靠平台。

2. 可视化与动态监测能力强

结合透明相似材料、3D-DIC等技术，能实现围岩变形、裂隙扩展、应力场演化的实时可视化观测，直观呈现开挖过程中围岩的动态变化规律。多维度监测可获取全面数据，为分析围岩失稳机理、支护效果等提供量化依据。

3. 可控性高，便于工况对比

试验参数可精确调控，可重复进行多工况试验，通过对比分析揭示规律，弥补现场试验成本高、难以控制变量的不足。

4. 成本较低，安全性高

相比现场试验，该系统通过缩尺模型模拟工程场景，能大幅降低试验成本和周期，尤其适合前期方案验证和机理探索。可模拟高风险工况，如围岩坍塌，无需承担实际工程中的安全风险，为灾害预警和防控提供数据支持。

5. 应用范围广，指导实际工程

应用于采矿、隧道、地铁等工程，如优化巷道支护设计、预测采场覆岩移动规律、分析断层带隧道施工风险等，为工程实践提供理论依据和技术参考。
