架空绝缘电缆导体拉断力试验机是用于测试架空绝缘电缆中导体所能承受的max拉断力设备，该试验机主要依据GB/T12527-2008与GB/T14049-2008标准设计，符合该标准关于导体拉断力测试要求。

依据标准：

GB/T12527-2008《额定电压1kV及以下架空绝缘电缆》

GB/T14049-2008《额定电压10kV架空绝缘电缆》

GB/T 4049.3-2009《裸电线实验方法第三部分:拉力实验》5.2.2

主要功能

试验机通过对电缆导体施加逐渐增大的拉力，直至导体被拉断，记录下断裂瞬间的MAX拉力值（即拉断力），以此判断导体是否符合相关标准或设计要求。测试过程中，设备通常还会同步记录导体的伸长量等数据，辅助分析导体的延展性等特性。

技术参数：

试验力：500KN

示值相对误差：≤示值的±1%

试验力测力范围：50-500KN；

位移示值相对误差：0.01mm

拉伸空间：28000mm

活塞加载速度：0-50mm/min

活塞空载速度：0-120mm/min

活塞行程：1500mm

外形尺寸约：30000*20000*15000mm

控制方式：PC机全数字式控制器自动控制

注：上述参数根据客户需求定制

设备优点：

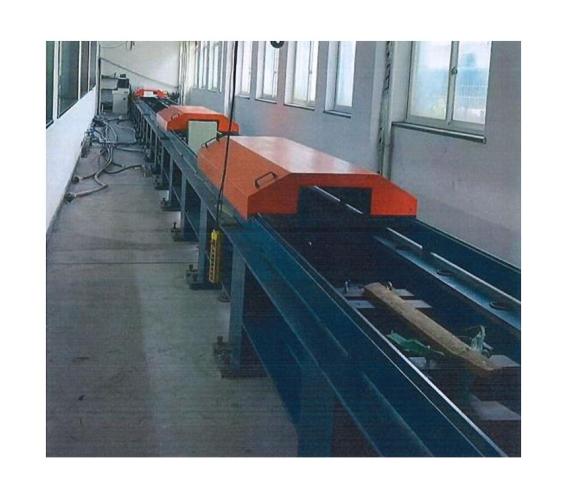

主机：机体采用卧式结构，单出杆双作用伺服缸，整体钢板焊接精加工框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

高精度拉压式负荷传感器测力，光电编码器测量位移。后夹头座采用可调式移动横梁进行试验空间有级调整；

采用伺服控制技术，具有试验力、位移等闭环控制回路，可分级进行加载。微机自动采集数据，并进行数据处理。

专用拉伸附具（可单独设计其它装夹附具）方便可靠。可根据不同种类、不同规格的试样选配附具。
