产品介绍：

飞机桨叶旋转疲劳试验机是用于测试飞机螺旋桨叶片在循环载荷下耐久性和疲劳寿命的专用设备，设备通过模拟实际飞行中的旋转工况，评估桨叶材料的抗疲劳性能及结构强度。

技术参数

1、转速范围：0-1500r/Min，

2、转速精度：±5rpm

3、试件重量；≥700kg

4、装件前后主轴跳动：≤0.01mm

5、扭矩输出范围 0-1800nm

6、电动机功率 280KW

7、控制方式 转速控制 转数控制 时间控制

8、主机重量：约7000Kg（不含测试件）

9、外形尺寸：约3000*1500*1200mm

设备主要功能：

疲劳寿命测试

模拟真实工况：通过高频循环加载（旋转+弯曲/扭转），测试桨叶在数万至数百万次循环后的疲劳裂纹萌生、扩展及最终断裂寿命。

载荷谱复现：根据飞行数据（如起飞、巡航、湍流等状态）动态调整载荷幅值和频率，验证设计寿命是否达标。

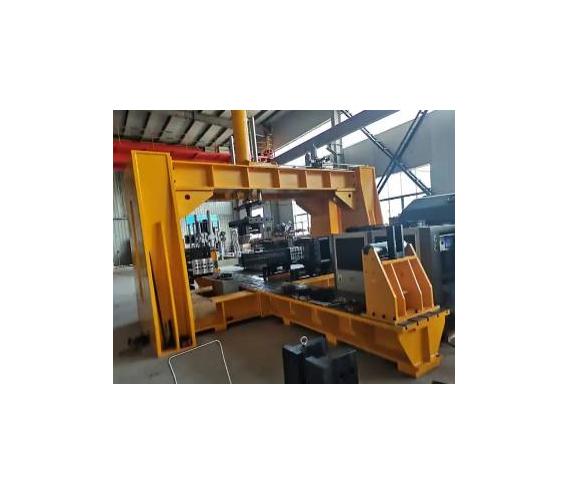

设备结构组成

安装平台：作为基础支撑结构，用于安装反力架、左反力座、右反力座等部件，通常左右两端沿长度方向设有两组安装槽，用于固定反力座，并使反力座能够沿安装平台长度方向移动，以适应不同尺寸的试验件。

反力架：安装在安装平台上，可沿平台纵向调节位置，用于安装挥舞液压缸，为挥舞力加载提供反力支撑。

左反力座和右反力座：左反力座用于安装离心液压缸，右反力座上安装桨根夹具，用于固定试验件的桨根部位。

挥舞液压缸和离心液压缸：挥舞液压缸对试验件施加挥舞载荷，离心液压缸对试验件施加离心载荷，一般采用电液伺服控制，可精确控制载荷的大小和方向。

测量与控制系统：包括载荷传感器、位移传感器、接近开关等，可实时测量和监控试验过程中的载荷、位移等参数，并根据设定值进行闭环控制。

应用场景：

航空研发领域：在新机型或新型桨叶的研发阶段，用于测试不同设计方案、材料配方的桨叶疲劳性能，验证设计合理性，为优化结构、提升耐用性提供数据支持。

生产质量检测：桨叶批量生产过程中，对抽检或全检的产品进行疲劳试验，确保出厂桨叶符合质量标准，排查因生产工艺缺陷导致的潜在疲劳问题。

维修维护评估：针对经过长期使用或维修后的桨叶，通过试验评估其剩余疲劳寿命和性能状态，判断是否可继续使用或需更换，保障飞行安全。

航空安全认证：在桨叶获得适航认证的过程中，作为关键检测设备提供符合标准的疲劳试验数据，满足航空安全法规对桨叶性能的硬性要求。
