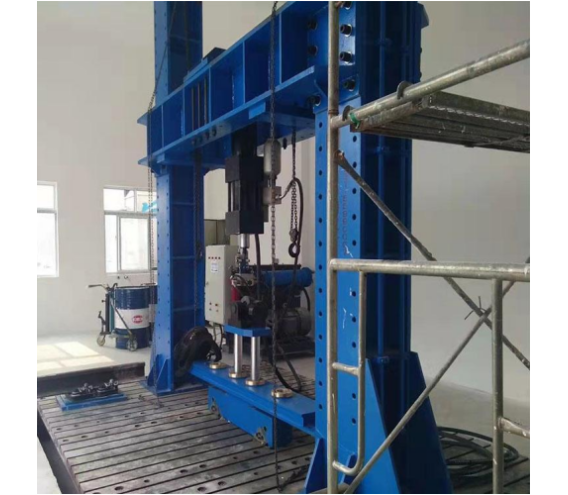

一、桥梁桁架疲劳试验机简介

桥梁桁架疲劳试验机是一种针对桥梁桁架结构进行疲劳性能测试的大型精密设备。其核心功能是通过模拟桥梁桁架在长期使用过程中承受的重复载荷，评估结构在交变应力作用下的疲劳寿命、损伤累积规律及力学性能退化特征，为桥梁设计优化、安全评估和维护决策提供科学依据。

该设备广泛应用于桥梁工程、土木工程、交通建设等领域，可对钢桁架、铝合金桁架、组合材料桁架等不同类型结构进行测试，涵盖从构件级到子结构级的疲劳性能研究。其特点是加载力值大、加载频率可调、控制精度高，且能通过多通道协同加载模拟复杂受力状态。

二、桥梁桁架疲劳试验机试验标准

GB/T 2611-2017《试验机 通用技术条件》：规定了试验机的基本性能、安全要求及检验方法，适用于疲劳试验机的通用规范。

JT/T 722-2023《公路钢结构桥梁制造规范》：明确了公路桥梁钢结构（含桁架）的疲劳试验方法，包括加载制度、测试指标等。

GB 50205-2020《钢结构工程施工质量验收标准》：对钢结构连接节点的疲劳性能测试提出了要求，适用于桁架节点的疲劳试验。

JTG/T H21-2011《公路桥梁技术状况评定标准》：涉及桥梁结构疲劳损伤评估的指标与方法，为试验结果的应用提供参考。

ISO 12107:2013《结构钢 疲劳试验方法》：规定了钢结构疲劳试验的通用流程，包括应力比、加载频率、失效判定准则等。

ASTM E466-15《疲劳试验的标准实施规程》：美国材料与试验协会标准，对交变载荷下材料及结构的疲劳测试方法作出详细规定。

三、桥梁桁架疲劳试验机主要技术参数

最大加载力轴向力：通常为±1000kN-±5000kN

最大加载力横向力：±500kN-±2000kN

弯曲加载系统：1000kN・m-5000kN・m

加载方式：电液伺服控制

加载频率：0.1~50Hz

应力比（R）：-1-0.9可调

力值控制精度：≤±1% FS

位移控制精度：≤±0.5% FS

频率控制精度：±0.1Hz

行程范围轴向位移：±100mm-±500mm

横向位移：±50mm-±300mm

试样尺寸可容纳桁架结构长度：5m-30m

最大试样宽度：2m-10m

采样频率：≥1000Hz
