陶瓷材料管弯曲强度抗折试验机

氧化铝陶瓷管三点抗折抗弯试验机跨距可调

陶瓷管弯曲弹性模量可定制高温抗弯抗折试验机

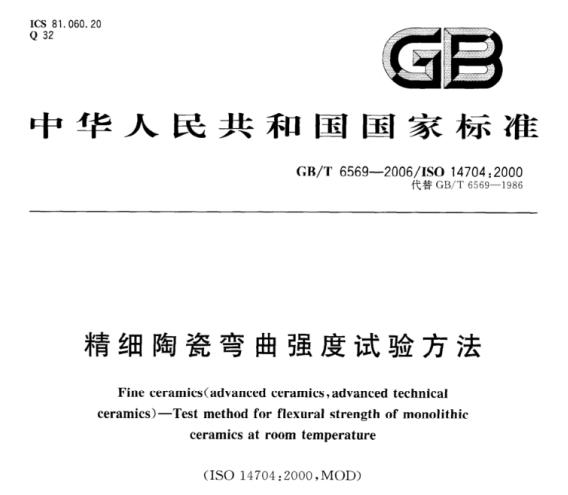

GB-T 6569-2006 陶瓷材料抗压抗折试验机

一、设备简介

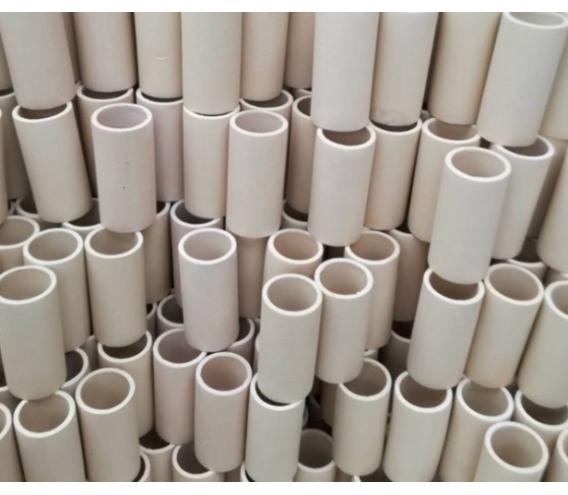

氧化铝陶瓷管三点抗折抗弯试验机是一款专门针对陶瓷材料管研发的测试设备，核心功能是精准测定其弯曲强度、弹性模量等关键力学性能。无论是常见的氧化铝陶瓷管、氮化硅陶瓷管，还是其他特殊材质的陶瓷管，都能适配测试。在电子行业的绝缘套管检测、化工领域的耐腐蚀管道质量把控，以及新能源产业的高温管材研发等场景中，都能发挥重要作用，为产品质量验证和材料性能研究提供可靠数据支持。

二、氧化铝陶瓷管三点抗折抗弯试验机核心性能

1.测试精度：搭载高精度负荷传感器，力值测量精度达到±0.5% FS（满量程），能精准捕捉试验过程中的细微力值变化，确保每一组测试数据都真实可靠，为材料性能评估提供坚实依据。

2.加载范围：加载速度可在0.01-500mm/min 之间灵活调节，能满足不同测试标准对加载速率的要求。无论是需要缓慢加载的精细测试，还是快速加载的特殊试验，都能轻松应对。

3.适用规格：可测试的陶瓷管管径范围为5-200mm，长度在 50-500mm 之间。针对特殊规格的陶瓷管，还能提供定制化夹具服务，确保各类管材都能得到准确测试。

三、氧化铝陶瓷管三点抗折抗弯试验机技术参数

力值测量精度：±0.5% FS

加载范围：0.01-500mm/min 可调速度

位移测量分辨率：0.001mm

位移测量精度：±0.5% FS

支点间距调节精度：±0.1mm

试验空间宽度：≥400mm

试验空间高度：≥600mm

电源要求：AC 220V ± 10%，50Hz

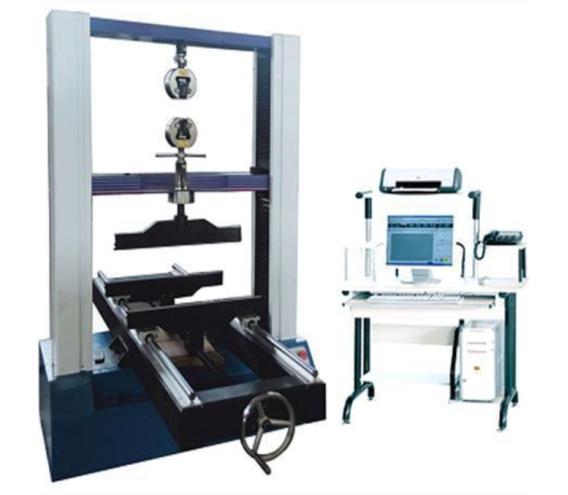

四、氧化铝陶瓷管三点抗折抗弯试验机结构组成

1.加载系统：采用伺服电机驱动，配合精密滚珠丝杠传动，加载过程平稳无冲击，响应速度快，能精准控制加载力度和速度，避免因加载不稳定影响测试结果。

2.测量系统：配备高精度力值传感器和位移传感器，可实时采集试验过程中的力值变化和试样位移数据，采样频率高，数据传输及时，为后续分析提供完整数据链。

3.控制系统：搭配计算机和触摸屏双重控制方式，操作界面简洁直观。操作人员可通过简单设置，让设备自动完成从加载到停机的整个试验流程，减少人为操作误差。

4.数据系统：内置专业数据处理软件，能自动根据采集到的数据计算弯曲强度等结果，生成包含试验曲线、数据表格的详细报告，支持Excel、Word 等格式导出，方便数据存档和分析。

五、试验方式

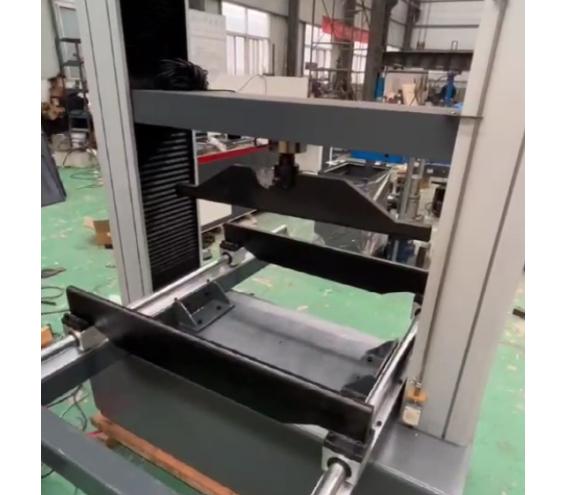

1.三点弯曲：这是较为常用的试验方式，陶瓷管两端由两个支点支撑，中间通过压头施加向下的载荷。通过这种受力方式，可快速测定陶瓷管的弯曲强度，操作简便，适合大批量常规测试。

2.四点弯曲：陶瓷管由两个支点支撑，上方通过两个对称分布的压头施加载荷，使试样受力区域的应力分布更均匀，能有效减少局部应力集中对结果的影响，测试数据重复性更好，特别适合脆性较高的陶瓷管测试。

六、操作流程

1.试样准备：选取具有代表性的陶瓷管试样，用游标卡尺等工具测量其外径、内径、长度等关键尺寸，每处尺寸测量3 次取平均值，做好详细记录。

2.设备调试：根据试样长度和测试要求，调整两个支点之间的间距，确保间距符合试验标准；将陶瓷管平稳放置在支点上，保证压头对准试样受力点，避免安装偏差。

3.参数设定：在控制系统中输入试样尺寸、设定加载速度、选择试验方式等参数，确认无误后启动试验。

4.试验运行与结果生成：设备按照设定参数自动加载，实时显示力值和位移变化。当试样断裂时，设备会自动停止加载，并立即计算出弯曲强度等结果，同步生成测试报告。
