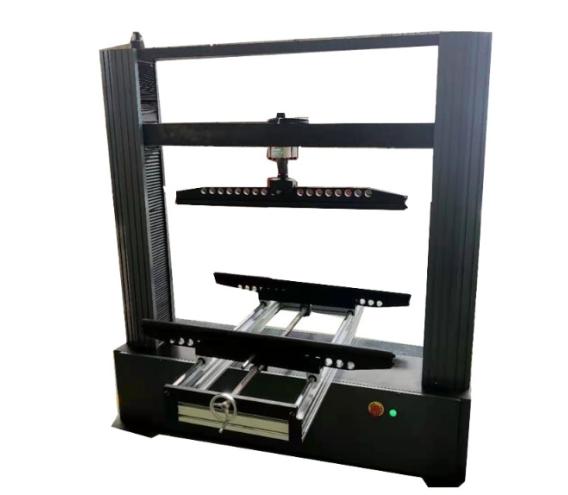

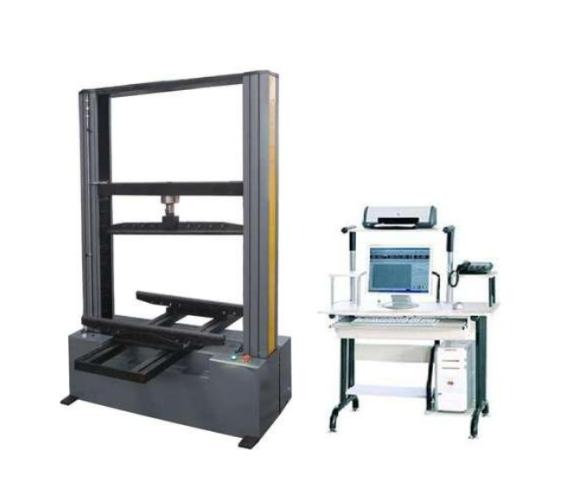

T/CEC 175-2018电化学储存方舱的底板载荷和顶板载荷试验机

电化学储能方舱结构载荷试验机

电化学储能方舱底板顶板强度试验机

电化学储能方舱底板与顶板承载能力试验机

一、简介

    主要用于测定电化学储能方舱底板和顶板在规定载荷作用下的性能，判断其是否满足设计和使用要求，如是否出现塑性变形、损坏等情况。

二、工作原理

    通常采用伺服电机或液压驱动方式，通过高精度负荷传感器和变形测量装置，对底板或顶板施加规定的均布载荷或集中载荷，并实时测量和记录载荷、变形等数据，以判断其是否满足标准要求的性能指标。

三、技术参数

‌测量范围‌：0-15kN

‌调速范围‌：0-300mm/min

‌精度‌：1级

‌负荷‌：15kN

‌拉伸空间‌：0-600mm

‌试验空间‌：550*650mm

‌位移分辨率‌：0.01mm

‌变形示值误差‌：≤±(50+0.15L)

‌试验力准确度‌：±1%

‌控制方式‌：微机控制

‌主机样式‌：立柱门式‌

四、试验过程：

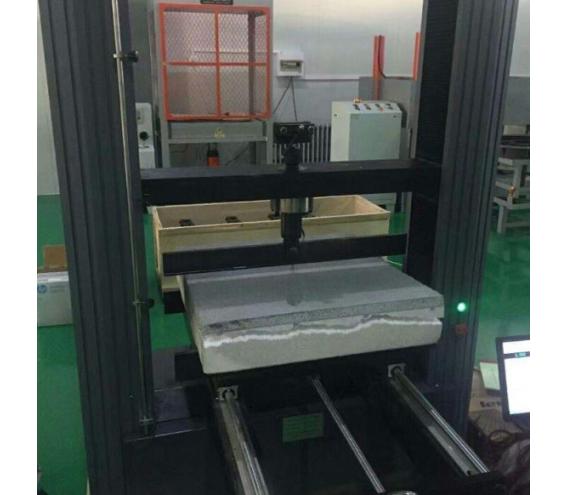

4.1首先将电化学储能方舱的底板或顶板试件（或整体方舱，根据试验要求）安装在试验机的工装夹具上，确保安装牢固且符合实际使用中的约束条件。

4.2通过控制系统设置试验参数，如选择均布载荷或集中载荷模式，输入相应的载荷值和加载速度等。

4.3启动加载系统，逐渐施加载荷至规定值，并保持一定时间（根据标准要求或试验目的确定），同时测量系统实时记录载荷和变形数据。

4.4加载完成后，观察底板或顶板是否有塑性变形、损坏等现象，并对试验数据进行分析和评估，判断是否符合T/CEC 175-2018 等相关标准要求。

五、注意事项：

5.1试验前需检查试验机的各个部件是否正常工作，包括加载系统、测量系统、工装夹具等，确保设备精度和可靠性。

5.2试件的安装应准确无误，避免因安装不当导致试验结果不准确或损坏试件和设备。

5.3加载过程中应密切关注设备运行状态和试件的变形情况，如发现异常应立即停止试验，查明原因并采取相应措施。

5.4试验环境条件应符合设备和标准要求，避免环境因素对试验结果产生影响。

5.5操作人员应熟悉试验机的操作规程和安全注意事项，确保试验过程中的人身安全和设备安全。
