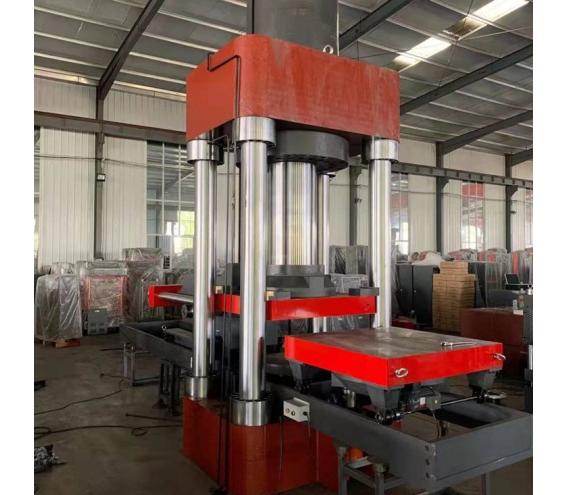

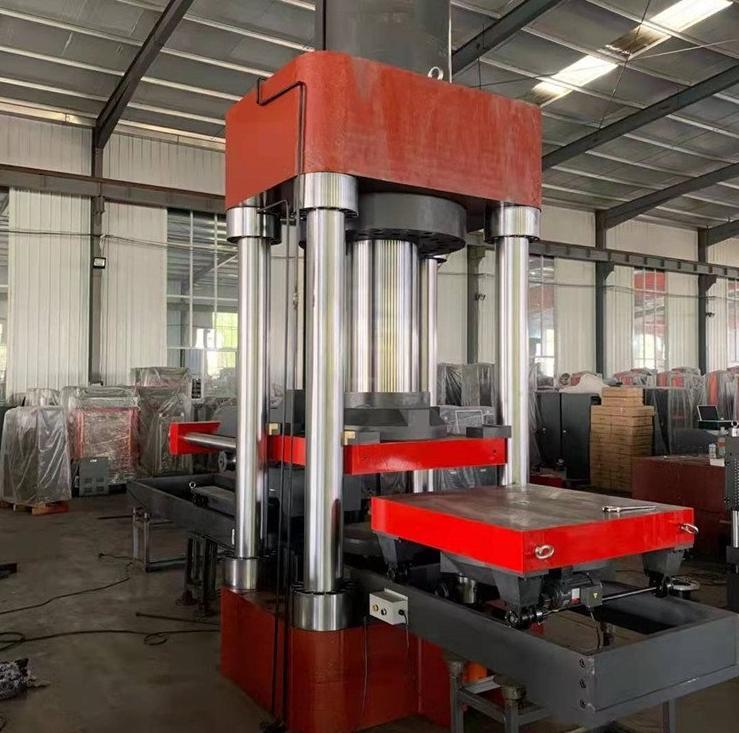

桥梁板式支座力学试验系统电液伺服压剪试验机

公路桥梁板式橡胶支座力学性能试验方法1000吨压剪试验机

桥梁支座压剪试验机橡胶支座压力试验机公路桥梁板式橡胶支座

一、产品介绍

桥梁板式支座力学试验系统，是专门用于检测桥梁板式橡胶支座力学性能的专业设备，常以电液伺服压剪试验机为机型，力学试验方法满足JT/T 4 - 2004《公路桥梁板式橡胶支座》等标准要求，主要用于对桥梁板式橡胶支座开展各类力学性能试验可分别进行板式、盆式和球式橡胶支座的极限抗压强度试验、抗压弹性模量试验抗剪弹性模量试验、抗剪粘接性能试验、抗剪老化试验、摩擦系数试验和容许转角试验等。

满足标准：

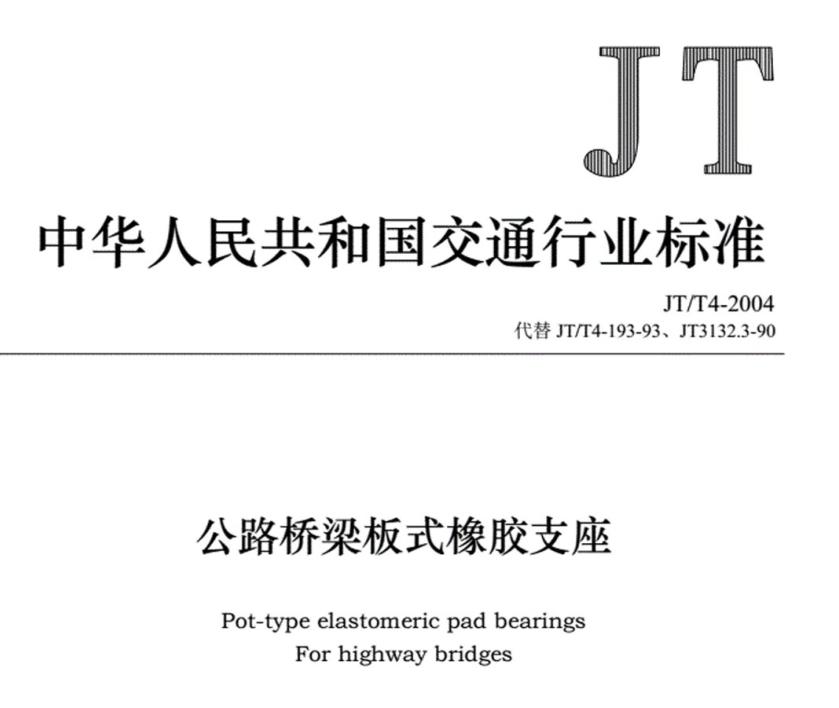

1) JT/T 4-2004《公路桥梁板式橡胶支座》

2) GB/T 17955-2009《球型支座技术条件》

3)JT/T 391-2009《公路桥梁盆式支座》

4) TB/T 1893-2006《铁路桥梁板式橡胶支座》

5) TB/T 2331-2013《铁路桥梁盆式支座》

6) TB/T 3320-2013《铁路桥梁球式支座》

二、系统组成

（一）主机结构

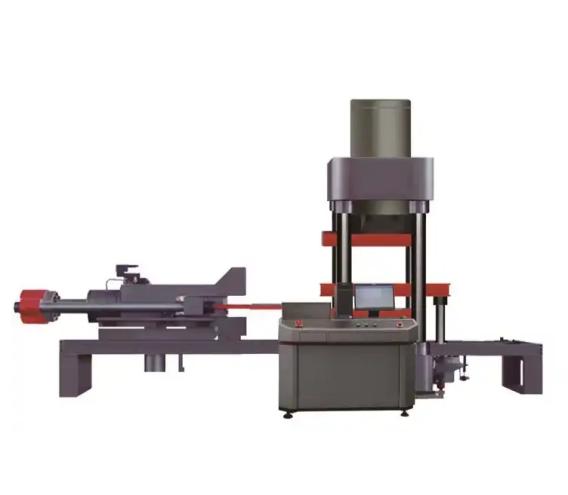

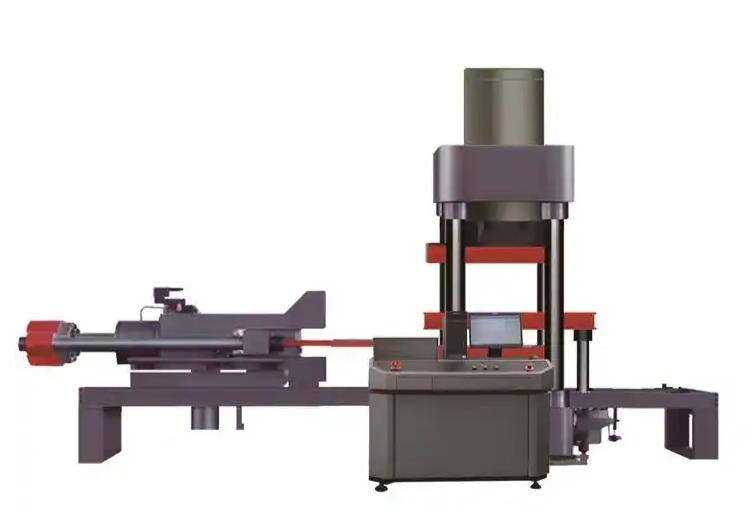

多采用四立柱结构，搭配上下承载板、剪切试验机构、转角试验装置等。比如纵向液压缸竖直安装在底座，提供竖向压力；剪切试验机构可灵活移动，做剪切试验时精准施加水平力；转角试验借助高刚性梁、变形测量装置等，模拟支座实际受力时的转角情况。

（二）测控系统

电液伺服控制系统：采用闭环控制，控制液压件，实现平稳加荷、保荷，精准控制试验力、变形等参数。

数据采集与处理系统：通过传感器（力传感器、变形传感器等）采集试验力、位移、变形等信号，经数采仪传输到计算机，由专用软件实时绘制应力- 应变、应力 - 时间等曲线，自动计算试验结果、生成并打印报告。

三、技术参数

轴向Z大试验力：10000kN

剪向Z大试验力：2000kN

转角Z大试验力：1000kN

力示值准确度：±1

力测量范围：1%-100%FS(满量程)

力分辨率：±500000码，全程不分档，分辨率不变

压缩试验Z大空间：1200mm

立柱间距(mm)：1200x800

压板尺寸(mm)：1000X1000x200

轴向活塞行程(mm)：80

剪向活塞行程(mm)：150

轴向/径向变形测量范围：0-10mm(分辨率0.001mm)

电源总功率(kw)：22

电源电压220V/380V

总重量kg16000

四、关于试验

试验条件：

试验在试验室内进行，试验室的标准温度为23℃±5℃，并且不能有腐蚀性气体及影响检测的振动源。若两个试验室的测试结果出现争议，应将试验室的温度设置为23℃±2℃重新试验。

试样制备：

试样的长边、短边、直径、中间层橡胶片厚度、总厚度等，均以该类试样所属规格系列中的公称值为准。试验用的试样应该在仓库内储存，要注意凡是与油及化学药品接触过的支座不应用作试样使用。试验前应将试样直接在标准温度23℃±5℃下，停放24h，以使试样内外温度保持一致。

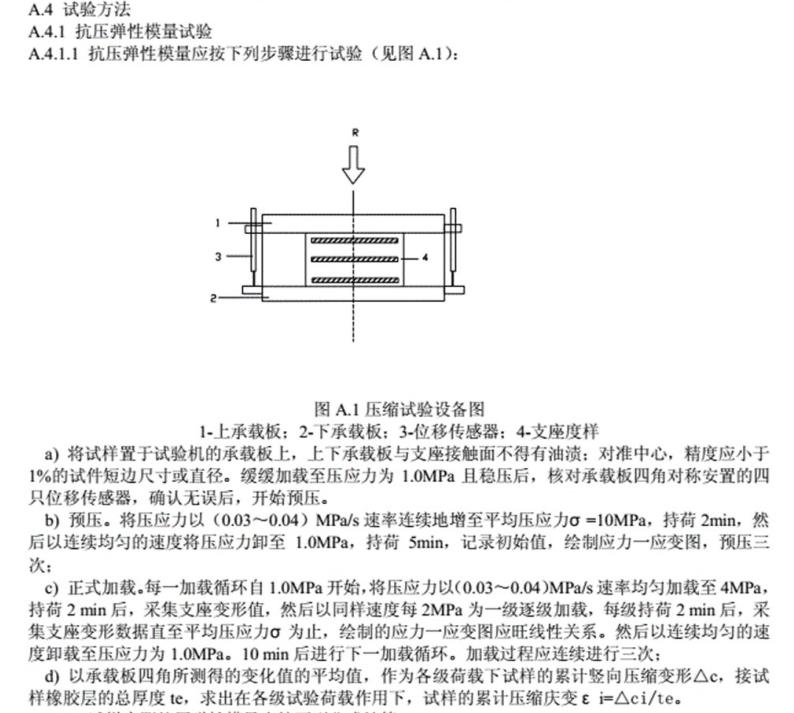

检测仪器及要求：

试验采用试验机进行，试验机应具备微机控制，能自动、平稳连续加载、卸载，并且没有冲击和颤动现象。试验用的承载板应具备足够的刚性，不能用分层垫板代替，其平面尺寸也应大于被测试样的平面尺寸，在最大荷载下不应发生挠曲。在进行剪切试验时，要求其剪切试验机的水平油缸、负荷传感器的轴线应和中间钢拉板的对称轴相重合，以确保被测试样水平轴向受力。
