高延性混凝土弯曲韧性检测试验机

高延展性混凝土等效弯曲强度试验机

DBJ41T 236-2020 劈裂抗拉强度、极限弯曲强度

高延性弯曲韧性力学性能试验机

一、工作原理

    通过对高延性混凝土试件施加弯曲荷载，使试件产生弯曲变形，在这个过程中，试验机实时测量和记录荷载与变形数据，根据这些数据计算出高延性混凝土的弯曲韧性相关指标，如等效弯曲强度、等效弯曲韧性等，以评估高延性混凝土在弯曲作用下的力学性能。

二、试验步骤

1、试件制备：每组试验至少应制备3 个试件，试件尺寸为 40mm×40mm×160mm，试验跨度取 L=150mm，试件成型及养护方法按照《混凝土物理力学性能试验方法标准》GB/T 50081 的有关规定执行。

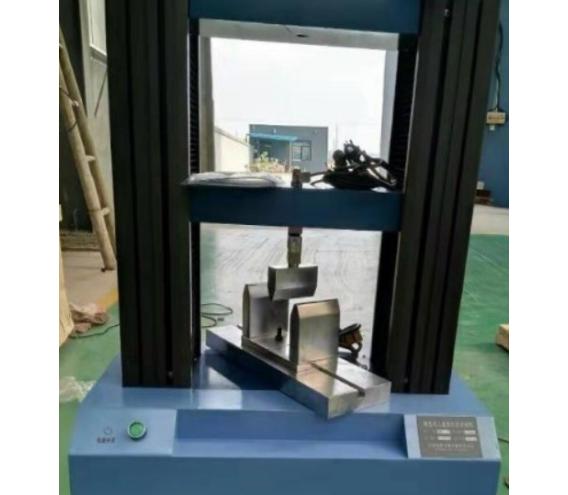

2、试验前准备：从养护地点取出试件，擦净后检查外观，不得有明显缺损，在跨中1/3 的纯弯段内不得有直径大于 5mm、深度大于 2mm 的表面缺陷。将试件成型时的浇筑面作为承荷面，安放在支座上，检查支座及分配梁位置，所有间距尺寸偏差不应大于 ±1mm。

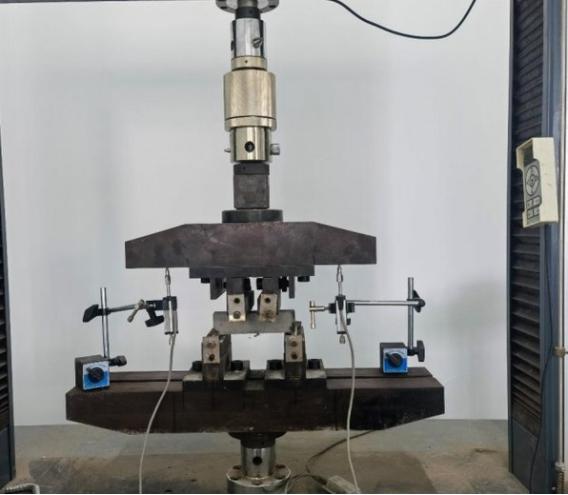

3、安装调试：试件放稳对中后启动试验机，当分配梁辊轴与试件接近时，调整分配梁和支座，使压头及支座不能前后倾斜，各接触不良处应予以垫平。施加一定的预压荷载，停机检查试件与压头及支座的接触情况，确保试件不发生扭动，然后安装测量跨中挠度的位移计。安装测量变形的仪表时首先接通测试线路并作空载调试，然后做预压调试，待测试系统工作正常后方可进行正式试验。

4、正式试验：对试件按位移控制加荷，加载应连续、均匀，加载速率取0.2mm/min，同时绘制荷载 - 挠度曲线。若试件在受拉面跨度三分点以外断裂，则该试件试验结果无效。

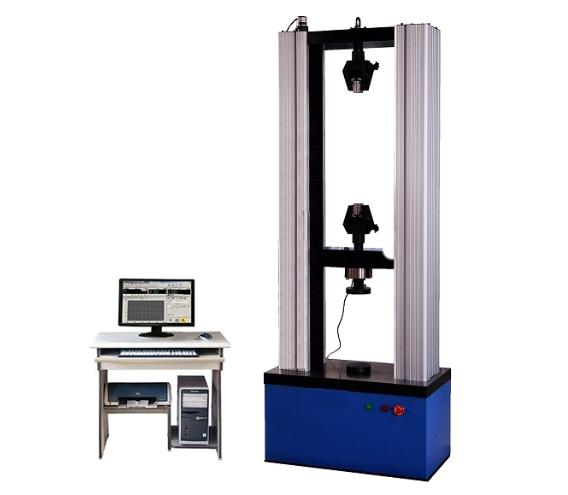

三、技术参数

精度等级：0.5级

负荷：100KN

试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变

有效试验宽度：600mm

有效试验空间：800mm

试验速度:：0.001~500mm/min(任意调)

速度精度：示值的±0.5%以内

位移测量精度：示值的±0.5%以内

变形测量精度：示值的±0.5%以内

应力控速率范围：0.005%～6％FS/S

四、检测结果的应用

材料设计：优化配合比，确保高延性混凝土满足工程对延性和耗能的需求（如抗震、抗冲击结构）。

质量控制：用于生产过程中混凝土性能的检验，确保产品符合设计标准。

工程应用：为结构设计提供参数（如弯曲承载力、变形能力），常见于加固工程、抗震结构、防护结构等。
