受电弓疲劳试验机地铁车辆受电弓疲劳性能设备

车辆受电弓耐久性能试验机升降操作疲劳测试

一、产品介绍

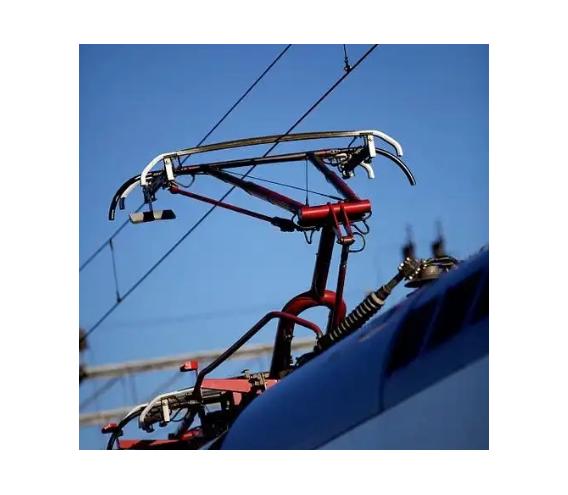

受电弓是地铁车辆等交通工具的关键部件，其可靠的受流质量是车辆正常运行的重要保障。受电弓疲劳试验机是一种用于检测受电弓疲劳性能的设备，主要用于对受电弓进行耐久疲劳、疲劳寿命、动静刚度、弯曲疲劳、低频疲劳等力学性能试验。

执行标准：

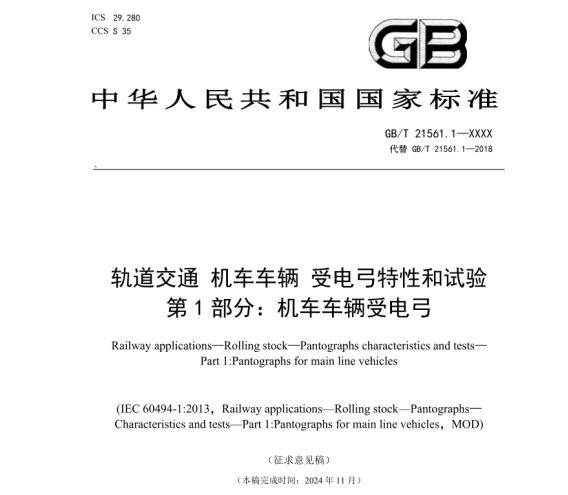

GB/T 21561.1 - 2018《轨道交通 机车车辆受电弓特性和试验 第 1 部分：总则》

GB/T 21561.2 - 2018《轨道交通 机车车辆受电弓特性和试验 第 2 部分：地铁和轻轨车辆受电弓》

二、功能特点：

1、模拟真实工况：能模拟受电弓在实际运行中的各种工况，如升降弓过程、与接触网的接触压力变化、振动等，以准确评估受电弓在长期使用过程中的疲劳性能。

2、控制与测量：可控制试验的各项参数，如加载力、加载频率、位移等，同时能够准确测量和记录受电弓在试验过程中的各种响应数据，如变形量、应力变化等。

3、多种试验模式：通常具备多种试验模式，如升降弓疲劳试验、振动疲劳试验、复合载荷疲劳试验等，以满足不同类型受电弓的试验需求。

4、安全可靠：设有完善的安全保护装置，如过载保护、限位保护、电气安全保护等，确保试验过程的安全可靠，防止设备和试件损坏，保障操作人员的安全。

三、技术参数：

1、MAX静态试验力：±100kN，示值精度2%FS起±1%

2、作动器MAX振幅：±75mm，示值精度±0.5%FS

3、空载频率范围：0.02-40Hz

4、立柱中心距：600mm

5、试验空间：MAX可调整净空间1000mm(不含夹头)

6、试验空间调整：液压升降、 锁紧横梁

7、主要波形：正弦、方波、斜波、随机波及外部输入波

8、控制器：全数字液压伺服控制器

9、控制方式力、位移、变形全数字PIDF闭环控制

10、油源规格：36L/min，21MPa，15kW

11、过滤精度：3μ

12、油冷机：6.5kW
