一、产品介绍：

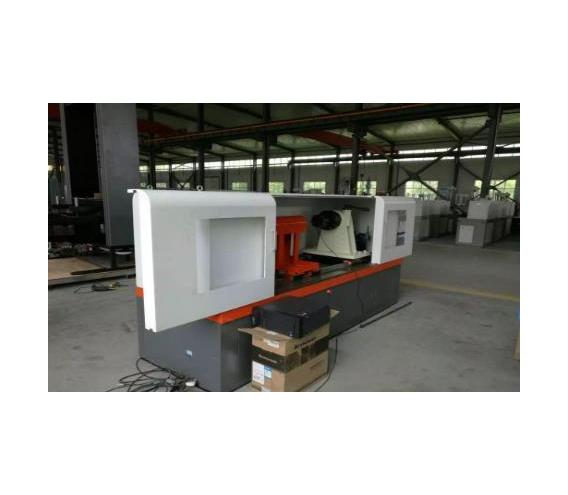

传动轴总成扭转疲劳试验台主要用于对传动轴总成进行扭转疲劳测试，通过模拟车辆行驶过程中传动轴承受的周期性扭转载荷，评估传动轴在长时间交变应力作用下的疲劳性能，检测其是否出现裂纹、断裂等失效形式，为传动轴的设计优化、质量控制和可靠性验证提供关键数据支持。同时，可测试不同工况参数（如扭矩大小、转速、循环次数等）对传动轴疲劳寿命的影响。

执行标准：

QC/T 523-1999《汽车传动轴总成台架试验方法》

二、试验台主要功能：

1、评估传动轴总成的耐久性：通过模拟实际使用条件下的扭转载荷，测试传动轴总成在一定寿命内是否能够正常工作。

2、确保传动轴总成的可靠性：通过扭转疲劳寿命试验，可以发现传动轴总成中存在的设计或制造缺陷，以便及时进行改进和修正，以提高其可靠性。

3、优化设计：通过分析试验结果，可以优化传动轴总成的设计，提高其性能，降低成本。

三、技术参数：

1、静态试验扭矩：6000Nm

2、动态试验力：±5000Nm

3、作动器*振幅：±45°，示值精度20%起±2%FS

4、频率范围：0.1—8Hz

5、主要试验波形：正弦波、方波、三角波、斜波以及外部输入波形;

6、试验长度：不小于1500mm

7、两滑道距离：净间距1500mm

8、恒压伺服泵站规格：流量2×100L/min，工作压力21Mpa，压力31.5 Mpa

9、电机功率：2×45kW

10、电源：380V50Hz

注：上述参数可根据客户需求定制

四、试验方法：

1、试验样品准备

首先，需要选择适当数量的传动轴总成样品，通常根据试验的目的和要求来确定样品数量。样品的选择应尽量具有代表性，以反映实际使用中的情况。

2、安装样品

将样品安装在离心式试验台上，确保其安装牢固，并能够承受试验中的扭转载荷。

3、扭转载荷施加

通过离心式试验台施加扭转载荷，模拟传动轴总成在实际使用中的扭矩变化。扭转载荷的幅值和频率通常根据实际使用情况来确定，可以进行不同载荷幅值和频率的试验。

4、记录数据

在试验过程中，需要记录传动轴总成的扭转疲劳寿命和性能参数，例如载荷幅值、频率、振幅等。这些数据将用于后续的分析和评估。

5、试验结束条件

试验结束的条件通常包括传动轴总成的失效或达到预定的寿命。失效可以是指传动轴总成发生裂纹、断裂或其他严重损坏情况。达到预定的寿命通常是指传动轴总成的性能参数发生明显变化，例如扭矩传递能力下降。

6、数据分析

对试验结果进行数据分析，包括疲劳寿命、失效模式、载荷-寿命曲线等。根据分析结果，评估传动轴总成的性能，并提出改进建议。
