四轮车车架刚度试验装置

车架疲劳试验台

四轮车车架抗变形能力试验机

车架静态载荷抗变形能力

一、简介

汽车车架作为整车不可或缺的核心部件，其性能优劣与安全保障程度直接关乎汽车的整体表现。车架刚度作为衡量车架品质的关键参数，在汽车制造环节中占据重要地位。为确保车架具备可靠质量与安全性能，开展车架刚度试验成为汽车生产流程中的必要环节。

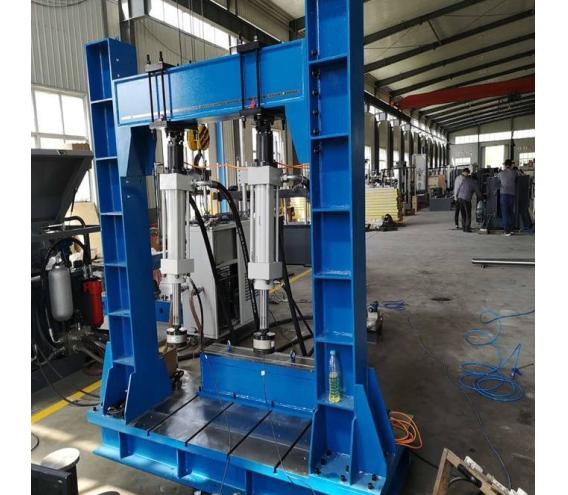

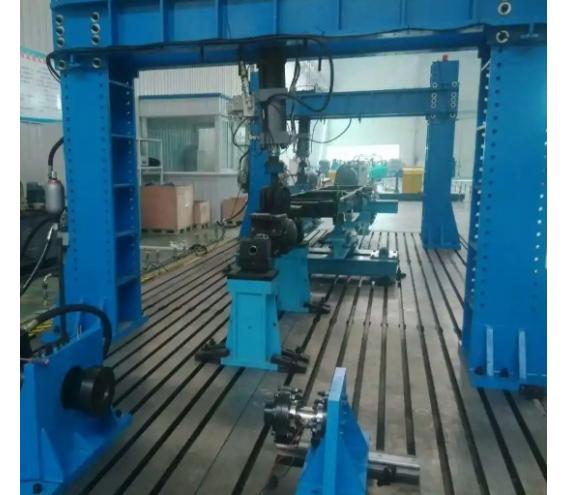

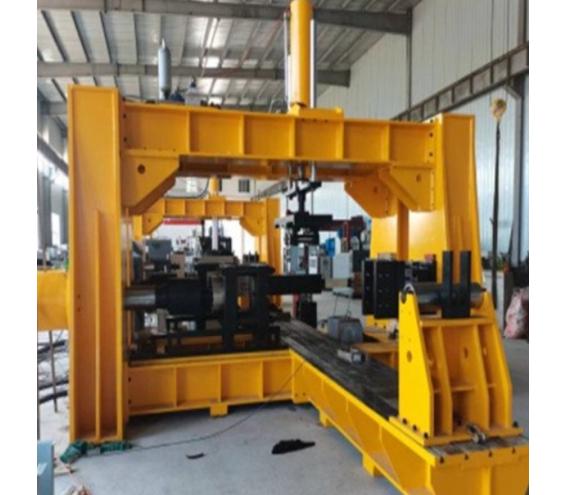

车架刚度试验机是用于评估车架结构在静态或动态载荷下抗变形能力的专用设备，其测试结果直接影响车辆的安全性和稳定性。通过模拟实际载荷环境，对车架施加垂直、水平或复合方向的力，测量其变形量以计算刚度值。

二、测试原理‌

‌静态刚度测试‌：通过液压或机械加载系统施加恒定力，测量车架在稳定载荷下的变形响应。

‌动态刚度测试‌：结合变频电机和传感器，模拟周期性振动或冲击载荷，分析车架在动态条件下的刚度特性。

三、核心组成与功能

l‌加载系统‌

包含液压作动器或变频电机驱动装置，可精确控制加载力范围（如±25KN动态力）和位移幅度（±20mm）。

l‌测量系统‌

采用高精度位移传感器和应变仪，实时采集变形数据，误差范围通常小于1%。

l‌控制系统‌

基于PLC和触摸屏实现自动化操作，支持参数设定、试验流程管理及紧急停机保护。

l‌数据平台‌

集成分析软件，可生成应力-应变曲线、刚度系数等关键指标，支持数据导出与可视化报告。

四、应用领域‌

汽车研发阶段的车架结构优化验证。

生产环节的质量控制，如悬置系统与车架连接件的刚度检测。

五、汽车车架刚度试验的步骤

1.制备试验样品

试验样品应选择样品代表性好、加工工艺合理的正常生产车架。在进行试验前，需要对样品进行外观检查、工艺检查等，确保样品整体结构完好。

2.完成试验设备和设备的校正和验证

在进行试验前，需要校正和验证试验设备，以确保试验的精确和准确性。

3.进行试验

将试验样品装置在试验机上，进行静态试验和动态试验，记录各个点的载荷和变形等数据并进行分析。

六、主要试验方法

1. 弯曲刚度测试：在试验机上，副车架两端被支撑，并在中间施加荷载，测试其变形和响应。通过测量所施加荷载与变形，可以得到副车架的弯曲刚度。

2. 扭转刚度测试：在副车架两端施加相对扭转力，试验机测量副车架的回转角度或扭转力。通过分析扭转力与角度的关系，可确定副车架的扭转刚度。

3. 拉伸/压缩刚度测试：在不同方向施加拉伸或压缩力，测试副车架在轴向方向上的刚度。
