一、产品介绍：

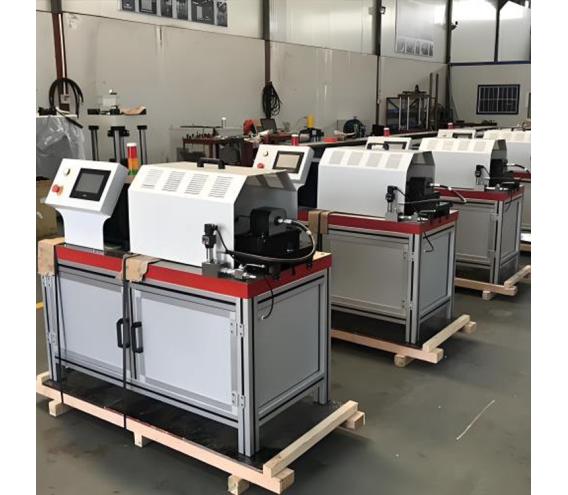

光伏板扭转摆动试验机用于模拟光伏板在实际使用环境中可能遇到的扭转和摆动情况的测试设备，主要用于评估光伏板的机械性能和可靠性。该设备是由加载系统、传动系统、检测系统及计算机测量控制显示系统等组成，适用于对金属材料、非金属材料以及各类构件等光伏板，做静态扭转力学的性能测试，可以测定材料的扭矩、极限扭矩、抗扭强度、上屈服点TSU、下屈服点TS、扭转角、扭转剪切模量、切应变等技术指标，可做反复循环扭转试验和保载试验，井有扭矩扭转角、扭矩时间、扭转角时间特试验曲线。

执行标准：

JJG269-2006《扭转试验机》

GB/T10128-2007《金属材料室温扭转试验方法》

ASTM E1830-15（2019）《测定光伏组件机械完整性的标准试验方法》

GB 29551-20132《建筑用太阳能光伏夹层玻璃》

二、技术参数：

扭矩：100NM

等级：1级

扭矩测量范围：1%一1**FS

相对误差：示值的±1%以内

扭矩分辨力：1/±350000

扭转角测量范围：0-10000

相对误差：示值的±1%以内

分辨力：0.009°

相对误差：示值的±1%以内

扭转速度：1-720°/min

夹持试样尺寸：φ6-20mm

夹头间距离：260mm

外型尺寸：1000*410*550mm

电源：220V±10%; 500W

重量：100kg

扭转方向：正转;反转

三、设备的操作步骤：

安装试样：根据光伏板的尺寸和形状，选择合适的夹具将试样牢固地安装在试验机上

设定试验参数：根据相关标准或试验要求，设定扭转和摆动的试验参数。

扭转试验：确定扭转的角度范围、速度、频率等参数。

摆动试验：设定摆动的振幅、频率、摆动方向等参数。振幅范围可以根据实际需求在一定范围内选择摆动方向也可以是单向或双向。

启动试验：启动试验机，按照设定的参数进行扭转和摆动试验。在试验过程中，测量与控制系统会实时监测光伏板的扭转角度、摆动振幅、位移等参数，并将数据记录下来。观察光伏板的外观变化，如是否有裂纹、变形、脱层等现象。

试验结束：当达到预设的试验时间、循环次数或出现特定的试验终止条件时，停止试验。

四、工作环境要求：

1、温度和湿度：工作环境温度在 15℃-35℃之间，相对湿度在 30%-80% 。温度过高可能会影响设备的散热，导致部件性能下降或损坏；湿度过高则可能引起设备受潮、短路等问题，影响试验结果的准确性和设备的使用寿命。

2、洁净度：应处于清洁、少尘的环境中。灰尘过多可能进入设备内部，影响传感器的精度，或导致运动部件磨损加剧，还可能污染光伏板试样，影响试验观察和结果分析。

3、振动和冲击：设备应放置在平稳的地面上，且周围环境应避免有强烈的振动和冲击。

4、电源条件：需要稳定的电源供应，电压波动范围一般要求在额定电压的 ±10% 以内，频率稳定在额定频率的 ±1% 以内。

5、空间要求：设备周围应留有足够的空间，便于操作人员进行试样的安装、调试和设备的维护保养，同时也利于设备的散热。一般设备周围至少应留出 0.8-1 米的通道空间。
