飞机起落架落震试验装置飞机起落架试验台

起落架落震试验液压系统起落架落震试验

模拟极限着陆冲击验证安全边界动态冲击测试


一、设备介绍

该机适用于飞机和直升机起落架油气式缓冲器和液压弹簧(全油液)缓冲器的落震

试验。起落架落震试验是通过模拟飞机着陆冲击过程,验证起落架系统动态载荷特性的地面试验方法。

执行标准

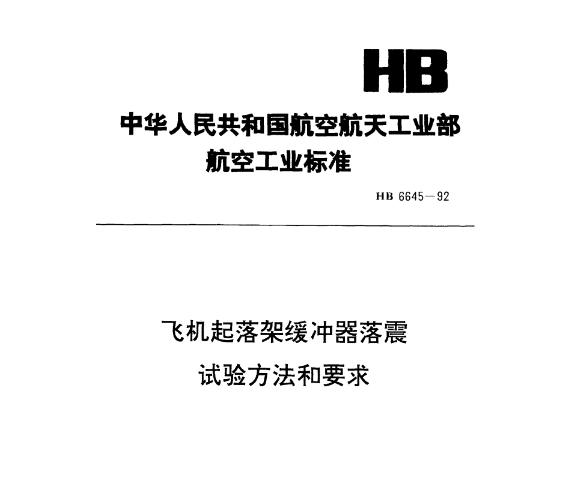

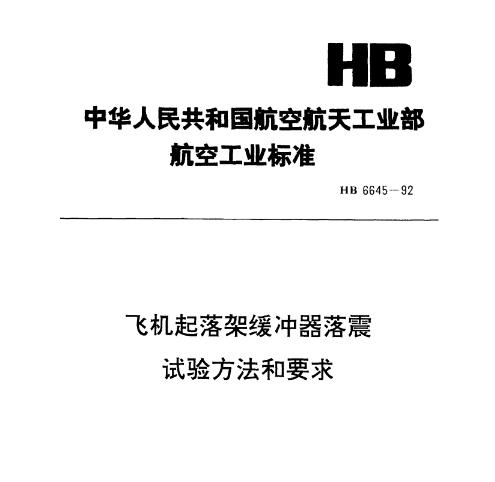

HB 6645-1992《飞机起落架缓冲器落震试验方法和要求》

HB 7666-2000《飞机起落架系统性能试验验证要求》

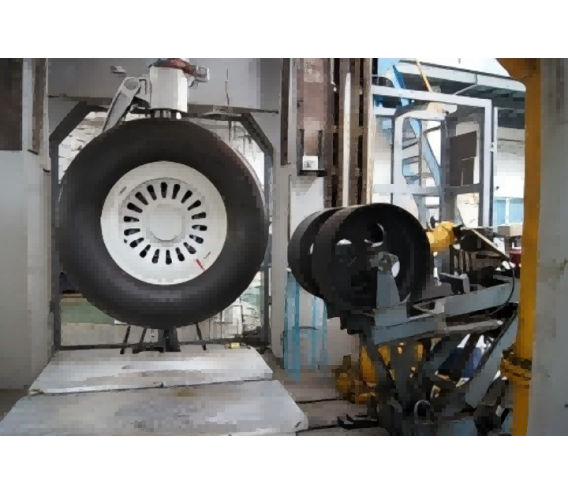

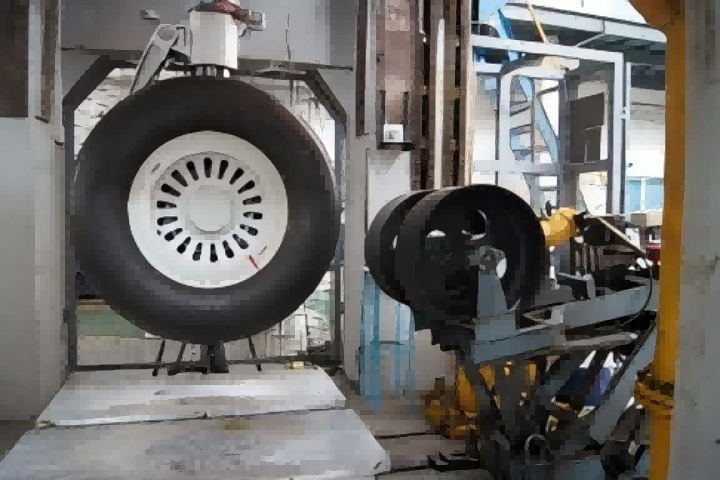

工作原理:利用落震试验台模拟着陆瞬间的冲击,通过让起落架从一定高度自由落下,撞击模拟地面的刚性平台,测试缓冲器(如油气缓冲器)的吸能效果和减震性能,观察支柱的压缩与反弹过程。


二、主要技术参数:

振动频率范围

低频振动:0.1-10Hz(着陆冲击)

高频振动:10-100Hz(滑行振动)

位移行程

垂直位移:±100-500 mm

压力范围

液压系统工作压力:21-35MPa。

控制精度

载荷控制精度:可达±1%。

位移精度:可达±0.5%FS(满量程)。

数据采集

采样频率:≥1kHz,

采集通道数:≥16通道,

试验波形:支持正弦波、半正弦波、随机波等多种波形,

三、关于试验

1、试验前准备

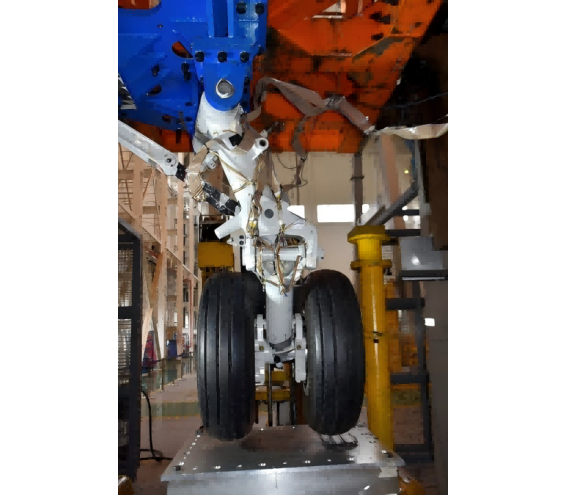

1.1将起落架固定在试验台支架上,连接液压、电气系统及传感器(如应变片、位移传感器)。校准传感器精度,检查液压系统密封性,确保加载设备(如作动器)运行正常。

1.2根据设计要求或测试标准(如适航条款),在控制系统中输入载荷参数(垂直/ 水平 / 侧向力大小、方向)、运动轨迹(收放速度、落震高度)及测试循环次数。

1.3导入飞行载荷谱或预设典型工况(如着陆、滑跑、转弯)的模拟程序。

2、试验执行阶段

2.1空载运行起落架收放动作,检查收放机构灵活性、锁定位置准确性,记录初始数据。

2.2静态加载:通过液压/ 电动作动器施加固定载荷(如垂直方向额定载荷),保持一定时间,监测结构变形与应力分布。

2.3动态加载:

落震试验:

将起落架提升至指定高度后释放,撞击模拟地面,测试缓冲器吸能性能。

疲劳循环:按预设载荷谱周期性加载(如数万次重复起落),模拟长期使用中的疲劳损伤。

复合工况:同步施加垂直、水平及侧向载荷(如模拟侧风着陆),测试多向受力下的结构响应。

3、数据实时采集

传感器实时传输应力、位移、压力等数据至计算机,系统生成动态曲线(如载荷- 变形关系图),并标记异常数据点(如超限应力)。


详情:

规格参数

  • 行业分类:

    仪器仪表/试验机/万能试验机

  • 产品类别:

  • 品  牌:

    旭联仪器

  • 规格型号:

    定制

  • 库  存:

    10

  • 生 产 商:

    济南旭联仪器设备有限公司

  • 产  地:

    中国山东省济南市
