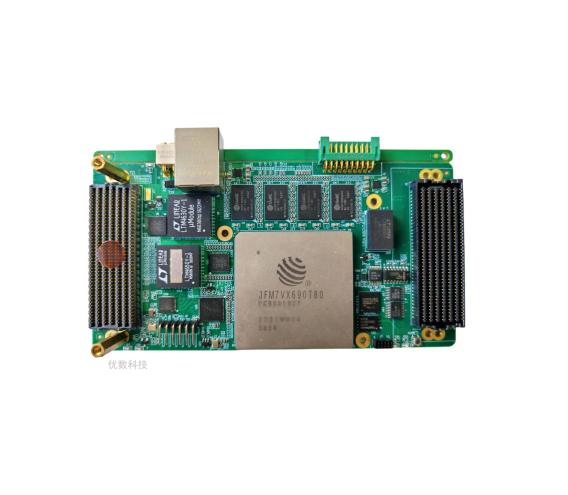

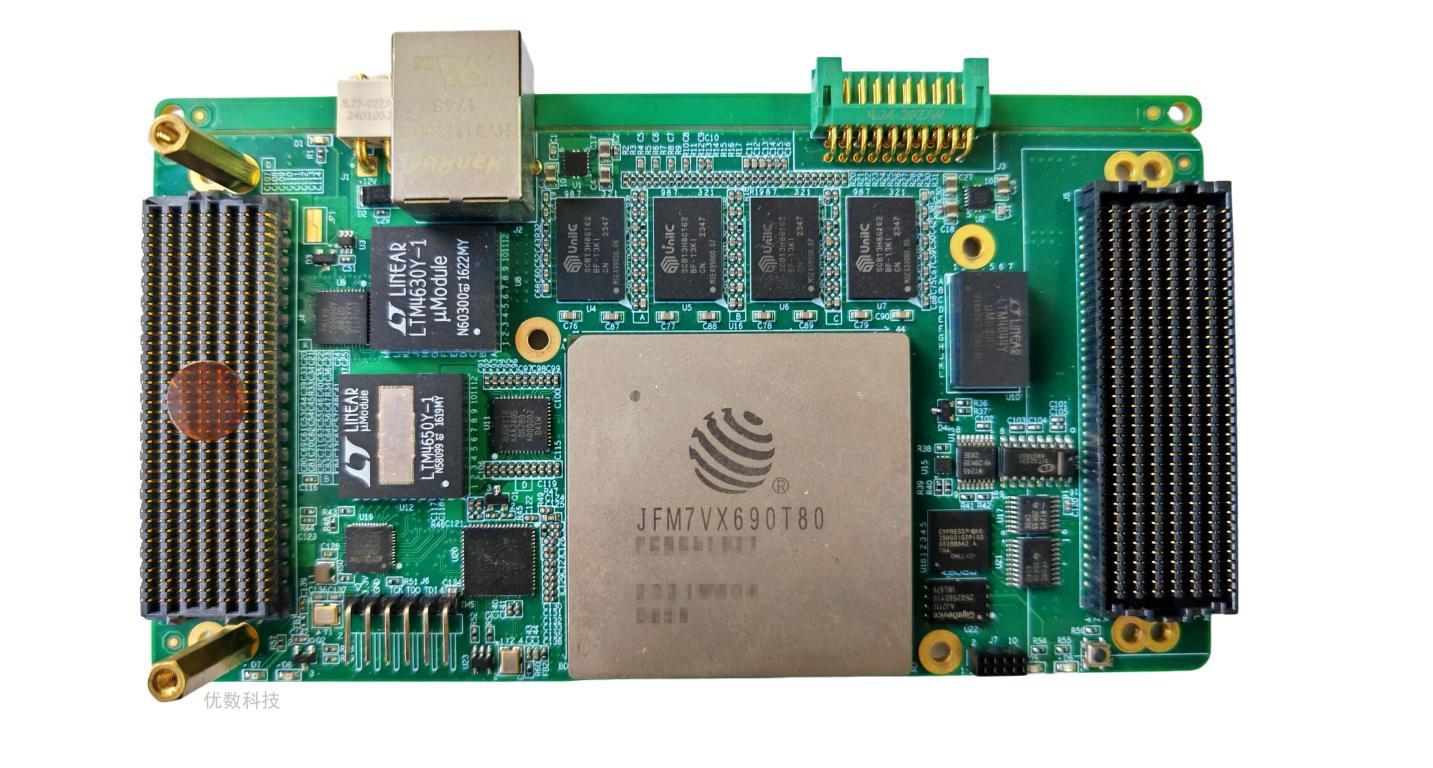

UD SOM-404全国产化信号处理模块既可以作为核心板使用，也可以单独使用。FPGA对外有80组GTY通过两个FMC连接器全部引出，多个模块可以级联使用，扩展信号处理能力。FMC连接器也满足标准规范，可以插入标准的FMC或FMC+子板。模块为100%国产化设计（同时也兼容进口器件），全部器件选择工业级和以上质量等级元器件，模块尺寸为143.5mm×74mm。

应用行业：
 信道模拟、芯片验证、算法验证、Net FPGA
 无线电监测与测向定位、软件无线电处理平台
 通信、卫星、雷达、图像等信号处理
 数据采集存储、波形生成与回放
 高速接口控制、脉冲处理、测控仪器

产品特点：
 国产化率100%，与进口器件兼容
 FPGA：可选配JFM7VX690、SMQ7VX690T、XC7VX690T
 DDR3：两组独立64bit宽，容量4Gbyte，速率1600MT/s
 两个 FMC+ 连接器，共80路GTH、68对LVDS，LA、HA、HB都全互联，可适配各种FMC AD/DA卡，可适配国内外标准的各种FMC或FMC+子卡
 GTH速率：≥10Gbps
 单电源+12V供电，（具有独立电源输入连接器接口）；
 使用50A电源对其供电，保证在FPGA全资源使用和高低温下工作稳定可靠
 具有输入电压、电流监测功能
 具有输入反接、过压、过流、过热保护功能
 具有板载温度监测功能，支持1个2线风扇口管理
 支持板载扩展FLASH（256Mbit数据存储）
 可搭载我公司的FMC/FMC+子卡完成1.5MHz~6GHz的高速采集和回放功能
 可以搭载在3U VPX、3U PXIe载板上使用，单槽不超宽
 PCB采用高速多层板材，运行稳定可靠、器件生命周期长，已批量生产，可长期提供技术支持

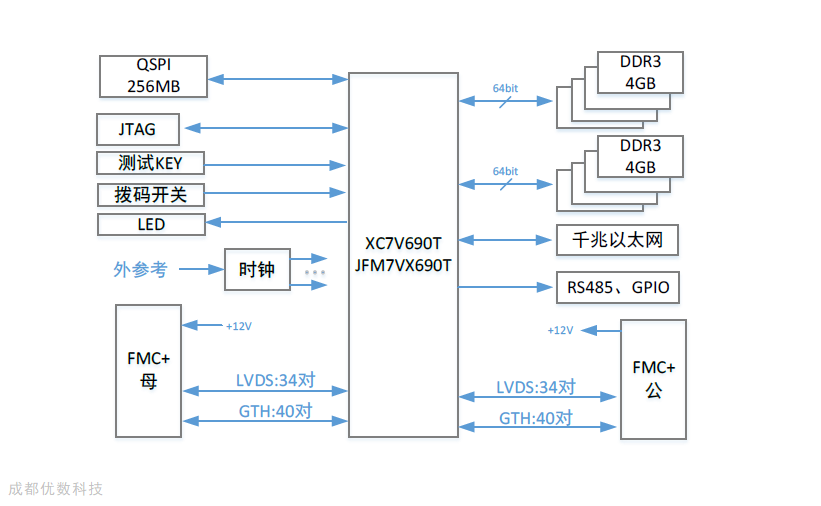

UD SOM-404产品原理框图：

主要技术参数：

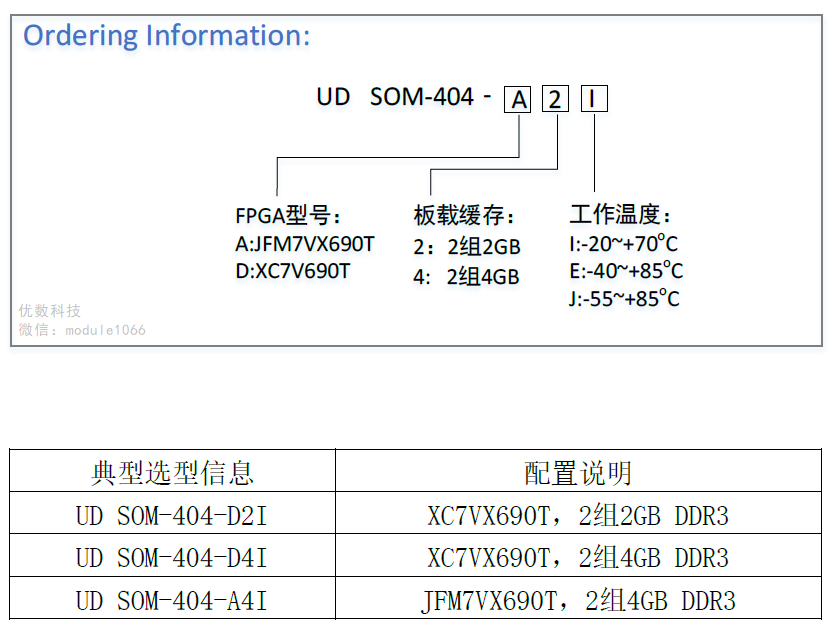

产品配置：
 FPGA配置：国产、进口可选；
 DDR配置：每组2GB、4GB可选；
 FMC+连接器支持标准的FMC、FMC+子卡接入；
 FMC连接器也支持PCIe3.0×8接口的扩展；
 千兆以太网接口，支持UDP/IP和TCP/IP协议

对外接口：
 GPIO口：分2组，分别为6路、2路，支持3.3V或5V，速率最高40MHz，方便两组4线SPI配置
 RS232口：2路标准RS232电平，速率最高120Kbps
 RS485口：2路半双工，速率最高12Mbps，兼容RS422电平
 千兆网口：1路，RJ45连接器, 支持10M/100M/1000M BASE-T
 外时钟接口：两个pex，外接参考时钟信号直接到时钟分配芯片
 外接电源口：直流+12V
 输出电源：支持输出（500mA电流）+12V或+3.3V供外接天线使用
 JTAG接口：6芯排针，有电平驱动和保护

其它特性：
 PCB 板尺寸：143.5mm×74mm
 DC +12V（±5%），功耗15~75W（根据FPGA的频率和使用资源消耗）
 工作温度：‐20~+70℃、‐40~+85℃、‐55~+85℃可选

测试程序：
 FPGA的所有管脚已例化
 FPGA读写DDR3的IP、IBERT GTY、RS232/485/GPIO接口回环、获取板卡温度、千兆以太网PHY与计算机联通性UDP IP、LED跑马灯
