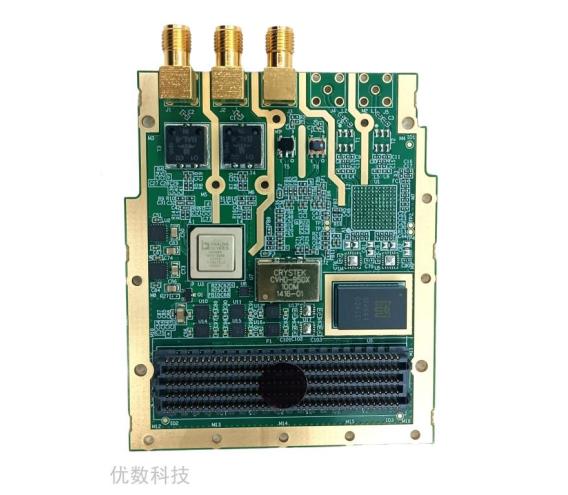

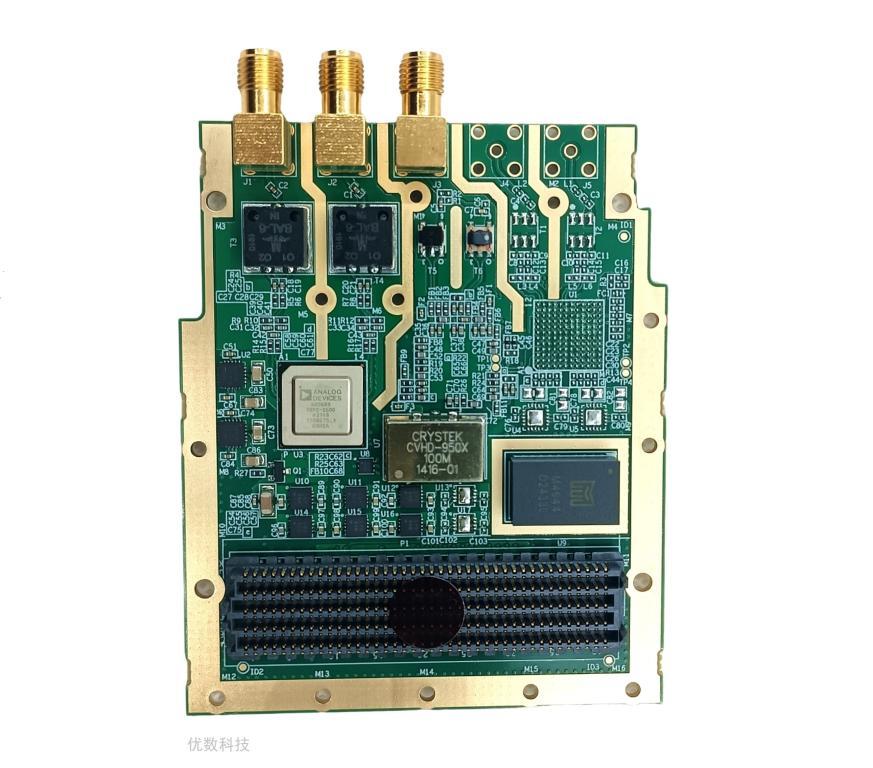

UD FMC-708 双通道接收+双通道发射FMC模块满足VITA57.1单宽、导冷规范，按照全国产化设计。模块ADC支持进口AD9689-2000、AD9689-2600、AD6688、AD9208或国产GMS018、M2600N、M3000N、SD9689、SD9208采集芯片，DAC支持国产CX6242Q回放芯片，输入采用交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。全部器件选用工业级和以上质量等级的元器件。

应用行业：
 通信、卫星、雷达等信号接收、发射
 高速数据采集存储、波形生成与回放
 短脉冲捕获、激光雷达、超声测距、光谱测量、粒子物理、量子技术
 测试与测量、半导体测试、科学仪器

产品特点：
 AD支持2通道，最高采样率3000Msps，分辨率为14bit，可选国产化
 DA支持2通道，最高采样率12000Msps，分辨率为14bit，国产化
 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
 支持外时钟或外参考，也可选择为外触发功能
 具有板载温度监控功能
 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
 可以插入到FMC+的载板上工作
 使用维护说明书详实，方便用户二次开发
 性能卓越，器件生命周期长，可长期提供技术支持

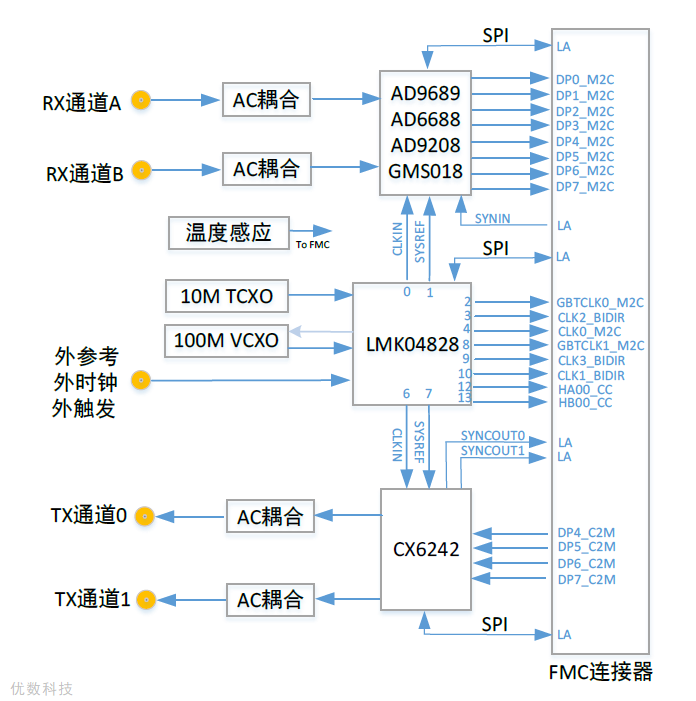

产品原理框图：

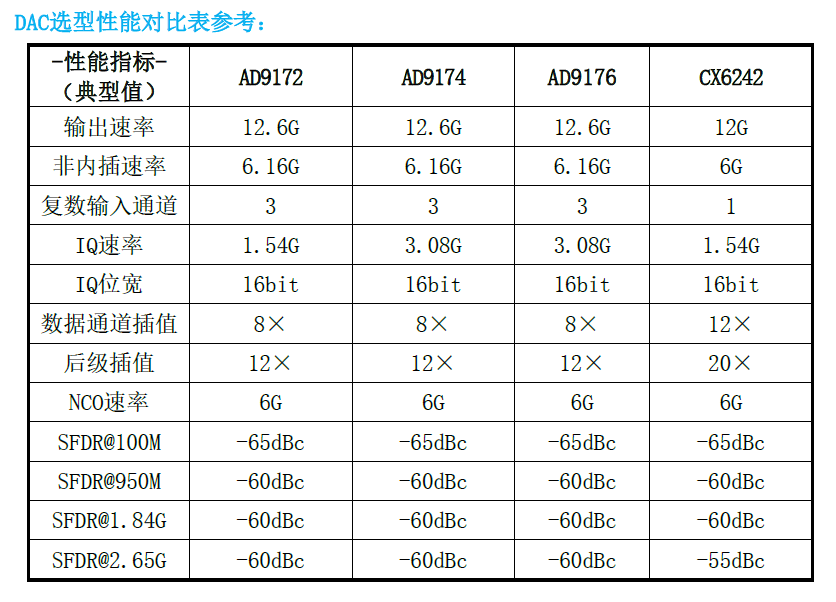

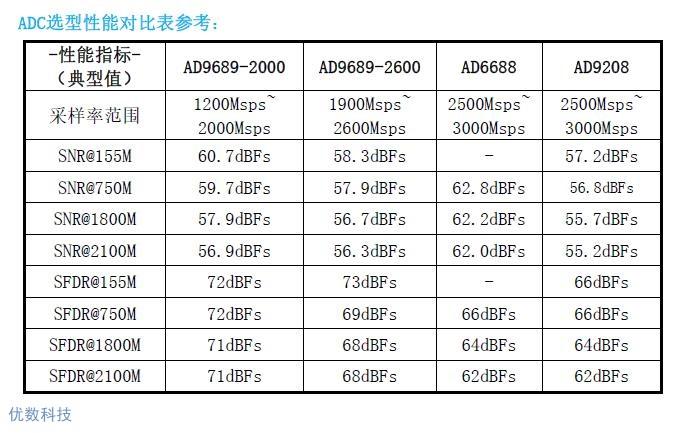

主要技术参数：

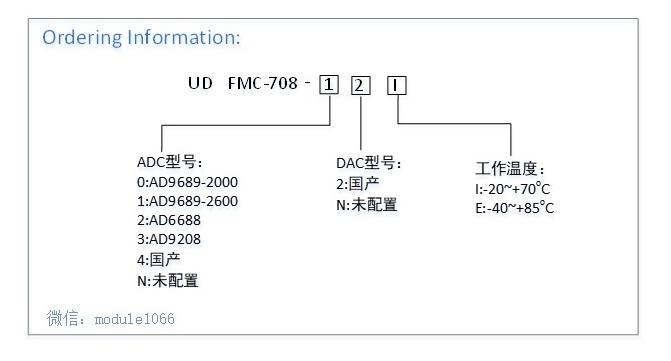

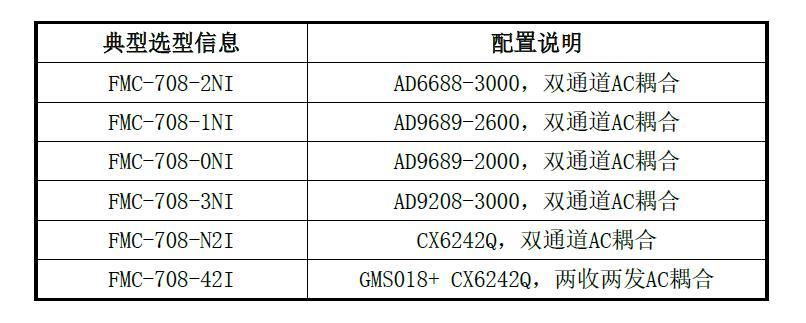

产品配置：
 ADC/DAC：具有优异的性能指标，参考实测数据
 ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
 输入AC耦合频率范围：30~1000MHz、1200~2600MHz可选（订购前请沟通）
 DAC最大输出功率：-3dBm~+4dBm（订购前请沟通）
 时钟：LMK04828 + TCXO + VCXO
 外参考/外时钟：AC耦合，+5dBm~10dBm
 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
 对外接口：SMA-KHD，阻抗50Ω
 FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）
 LED灯：1颗时钟状态指示灯

测试程序：
 ADC采集测试程序IP
 DAC发射测试程序IP
 获取板载温度测试程序
