产品与服务

GH128高温合金

高温合金 GH128 直条/圆棒百科解析 上海冶韩合金集团公司销售部欢迎新老客户来电咨询!周工/TEL：①③⑧---①⑥①⑥---⑥③④③（vx号）
高温合金 GH128 是一种应用广泛的镍基固溶强化型变形高温合金。其直条（通常指扁钢或方钢）和圆棒是重要的半成品形式，广泛应用于航空航天、能源、化工等领域的耐高温关键部件制造。
一、 核心特性

卓越的高温强度与持久性能：

GH128 在 800℃ - 1000℃ 高温区间内，依然能保持极高的强度和优异的抗蠕变、抗持久断裂能力。这得益于其镍基体良好的高温稳定性以及钨 (W)、钼 (Mo) 等难熔金属元素的固溶强化作用。

出色的抗氧化与耐腐蚀性：

合金中含有较高比例的铬 (Cr) 和适量的铝 (Al)，能在高温下形成一层致密、稳定且附着力强的 Cr₂O₃ 和 Al₂O₃ 混合氧化膜，有效阻止氧气向内扩散，抵抗高温氧化。

对多种燃烧气氛（特别是含硫气氛）和热腐蚀环境也具有良好的抵抗能力，适用于航空发动机燃烧室等严苛环境。

良好的冷热加工塑性：

相对于沉淀强化型高温合金，GH128 作为固溶强化合金，具有更好的热加工塑性和一定的冷加工能力，这为将其锻、轧制成各种规格的直条和圆棒提供了工艺基础。

优异的组织稳定性：

在长期高温服役过程中，GH128 的组织（主要是奥氏体基体）稳定性高，不易析出大量有害相，保证了性能的长期可靠性。

良好的焊接性能：

可采用多种常规焊接方法进行连接，如氩弧焊、电子束焊等，焊接接头性能相对较好。
二、 关键制造工艺

GH128 直条和圆棒的生产是一个技术密集型过程，涉及多个关键环节：

原料熔炼：

真空感应熔炼 (VIM)： 首先在真空环境下进行熔炼，精确控制合金成分（Ni, Cr, W, Mo, Al 等），有效去除易挥发杂质和气体 (O, H, N)。

电渣重熔 (ESR) 或 真空自耗电弧重熔 (VAR)： 通常采用 VIM + ESR 或 VIM + VAR 的双联工艺。ESR/VAR 能进一步提纯钢液，显著改善铸锭的结晶组织、致密度、成分均匀性，减少偏析和非金属夹杂物。这是获得高性能棒材的基础。

铸锭开坯与锻造：

高温下（通常在 1100℃ - 1150℃ 左右）对重熔后的铸锭进行反复镦粗、拔长等锻造操作（开坯）。此过程旨在破碎粗大的铸态组织，压实内部孔隙，为后续轧制提供均匀、致密的坯料。

热轧成型：

圆棒： 加热后的方坯或轧坯通过多道次孔型轧制，逐步变形至目标直径规格。严格控制轧制温度（通常在 1000℃ - 1150℃ 范围）和变形量至关重要，以保证组织的均匀性和流线的连续性。

直条 (扁钢/方钢)： 使用专用的扁孔型或方孔型进行轧制。同样需要精确控制温度、道次变形量和轧制速度，防止表面裂纹和内部缺陷。

热处理 (固溶处理)：

轧制后的棒材必须进行固溶处理，这是 GH128 获得zui佳性能的核心热处理。

将棒材加热到很高的温度（通常在 1180℃ - 1220℃ 范围），保温足够时间，使合金元素充分溶解到奥氏体基体中，并消除加工应力、均匀组织。

快速冷却： 固溶保温后需要快速冷却（通常为水冷或强风冷），目的是将高温状态下的固溶体组织“冻结”下来，获得过饱和固溶体，为合金提供所需的强度和韧性。冷却速度对性能影响极大。

精整与检测：

矫直： 热处理后棒材可能变形，需进行矫直以达到直线度要求。

表面处理： 通常进行剥皮、磨光或抛光，去除表面氧化皮、脱碳层和微小缺陷，获得光洁的表面质量和精确的尺寸公差。

无损检测： 必须进行超声波探伤 (UT) 等无损检测，确保内部无裂纹、夹杂等缺陷。

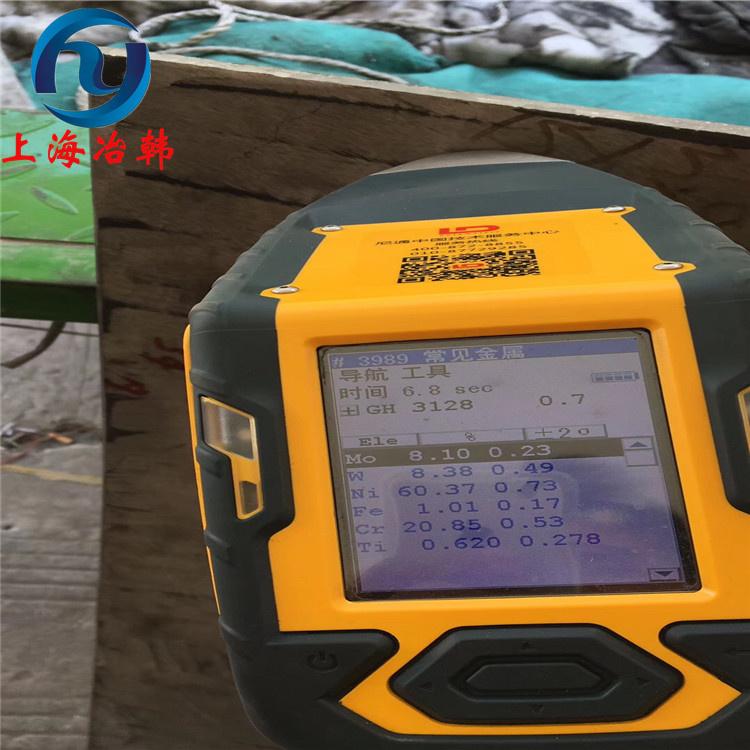

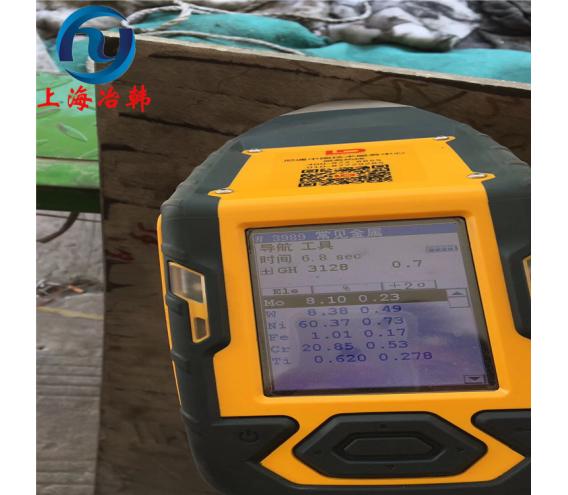

理化性能检验： 严格测试室温/高温力学性能（拉伸、冲击、硬度、持久、蠕变等）、化学成分、金相组织、晶粒度等，确保符合相关标准（如国标 GB、航标 HB、美国材料协会标准 AMS 等）。
三、 厂家选择要点

选择合格的 GH128 直条/圆棒生产厂家对保证材料质量和最终部件性能至关重要。采购员应关注：

核心资质认证：

行业认证： 航空领域的 AS9100、NADCAP (特别是热处理、无损检测) 认证是高端应用的准入门槛。

材料规范： 厂家必须能稳定生产符合目标材料规范（如 AMS 5716, GJB 3165A, HB 5184 等）的产品，并提供权威检测报告。

工艺装备能力：

熔炼设备： 是否具备 VIM + ESR 或 VIM + VAR 双联熔炼能力？设备吨位是否匹配所需棒材规格？

热加工设备： 大型锻造压机、精密轧机是保证大规格、高质量棒材的基础。控温、控形能力是关键。

热处理设备： 大型、高精度的连续或非连续固溶处理炉，具备精确控温和快速冷却能力。

检测设备： 齐全的化学分析、力学性能试验（尤其高温持久、蠕变）、无损探伤（如自动 UT）、金相分析设备。

技术积累与经验：

在高温合金领域，尤其是 GH128 的生产历史、技术沉淀和工程经验非常重要。成熟的工艺诀窍和严格的过程控制是质量稳定的保障。

质量保证体系：

是否有完善、可追溯的质量管理体系？从原料到成品的全过程质量控制是否到位？

国内代表厂家 (示例)：

抚顺特殊钢股份有限公司、宝武特种冶金有限公司、攀钢集团江油长城特殊钢有限公司等是国内高温合金棒材的主要供应商，具备较强的 GH128 生产能力。国际上如卡彭特 (Carpenter)、海恩斯 (Haynes) 等也是知名供应商。
