产品与服务

Nimonic 90镍基合金

一、概述
Nimonic90，也称为GH90，是一种时效强化型镍基变形高温合金，含有较高量的钴及多种强化元素。这种合金在815～870℃的温度范围内展现出较高的抗拉强度和抗蠕变能力，同时具有良好的抗氧化性、耐腐蚀性以及在冷热反复交替作用下的高疲劳强度。此外Nimonic90还具备良好的成形性和焊接性。上海冶韩合金集团公司销售部欢迎新老客户来电咨询!周工/TEL：①③⑧---①⑥①⑥---⑥③④③（vx号）
二、特性
该合金是时效强化钴镍基变形高温合金，该合金在815～870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。用于涡轮发动机涡轮pan、叶片、高温紧固件、卡箍、密封圈及弹性元件等。
各国名称
美国：UNS No7090
英国：Nimonic90
中国：GH90
三、化学成分

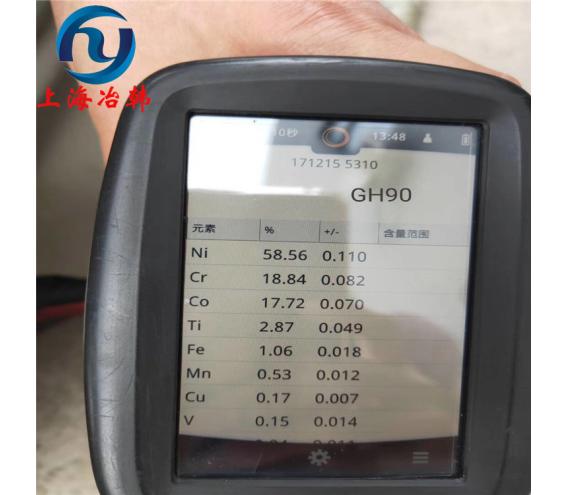

Nimonic90的化学成分如下表所示：

物理性能
· 密度：8.20 g/cm³

· 熔点：1400℃

· 电性能：合金无磁性

· 化学性能：在1040℃以下具有良好的抗氧化性和耐腐蚀性能；在1040℃以上时易产生晶间氧化。
四、力学性能
Nimonic90的典型力学性能如下：

· 抗拉强度：1234 MPa

· 屈服点：807 MPa

· 断后伸长率：33%。
五、热处理制度
Nimonic90的热处理制度如下：

· 冷拉棒材：1080℃±10℃，保温时间见表1-2，空冷或水冷+750℃±10℃,4h,空冷。

· 薄板和带材（软态）：软化处理1100～1150℃，1～10min，在适当介质中冷却+750℃±10℃，4h，风冷。

· 薄板和带材（硬态）：700～725℃，4h，风冷。

· 弹簧用冷拉丝材：600℃±10℃，16h，空冷或650℃±10℃，4h，空冷。

· 冷拉和固溶处理的弹簧丝材：1080℃±10℃,8h,空冷＋700～750℃，4h，空冷。
六、应用领域
Nimonic90广泛应用于涡轮发动机涡轮pan、叶片、高温紧固件、卡箍、密封圈及弹性元件等。在航空发动机中，它被用作高温弹簧元件、高温紧固件、燃烧室卡圈和止动销等零部件。在国外，Nimonic90还被用于制造涡轮工作叶片、涡轮pan等零部件。
