红外线气动全自动无压风门是一种集成了红外线感应技术、气动驱动系统和无压平衡结构的智能化通风控制设备,广泛应用于矿山、隧道、地下工程等需要严格控制气流、保障人员与设备安全通行的场景。其核心特点是通过自动化感应与驱动实现无操作,同时利用无压结构平衡环境风压,提升设备稳定性与使用寿命。
核心组成部分

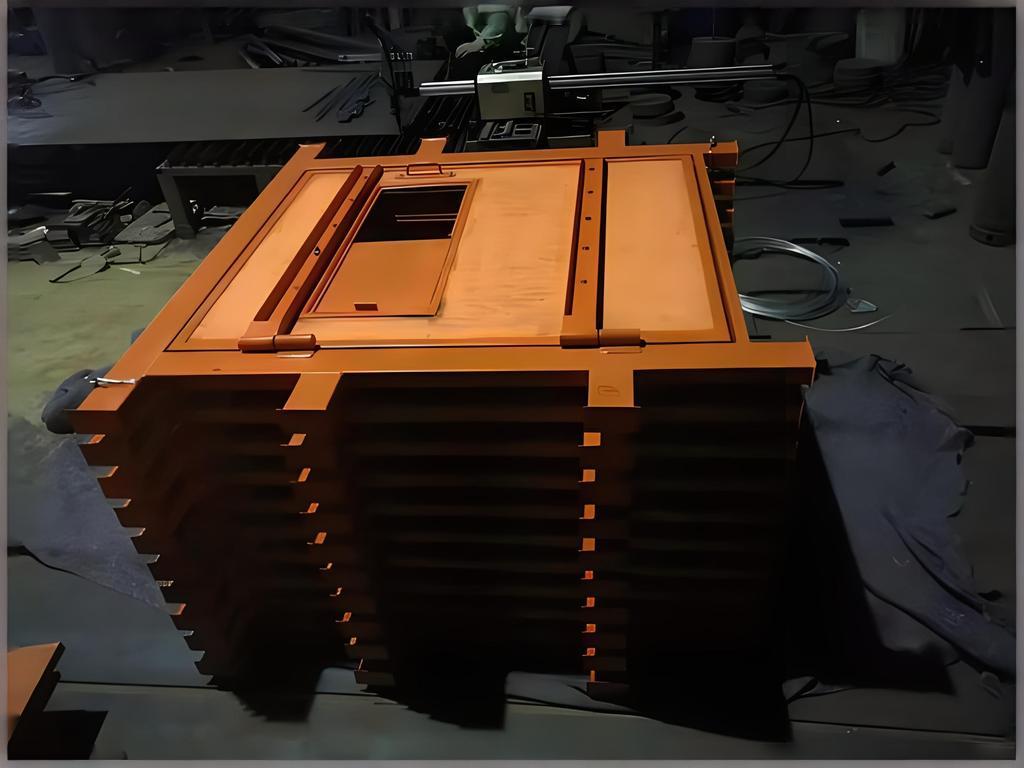

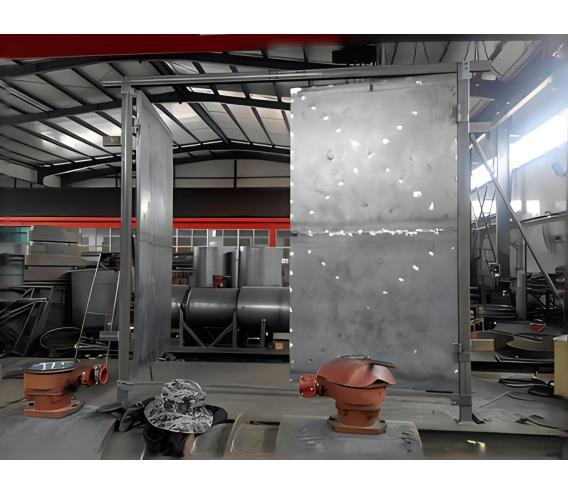

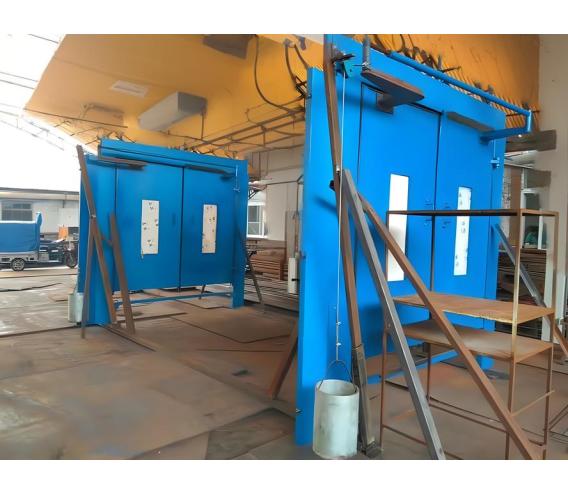

1. 无压门体结构
- 平衡设计:门体采用双扇对称结构,通过铰链与门框连接,开启时两扇门受力方向相反,可抵消矿井或隧道内的风压(正压或负压),减少开门阻力,避免风压对门体的冲击损坏。
- 材质选择:门体通常采用高强度钢板、复合材料或防腐木材,表面做防腐、防锈处理,适应地下高湿、多尘、有腐蚀性气体的恶劣环境。
- 密封性能:门框与门体之间加装橡胶密封条,关闭时确保严密贴合,防止气流短路,保证通风系统的稳定性。

2. 红外线感应系统
- 感应装置:门体两侧安装红外线传感器(红外对射或漫反射式),可检测一定范围内(通常 1-5 米)的人员、车辆或物体移动。
- 信号处理:传感器将检测到的信号传输至控制系统,判断是否触发开门指令,避免手动操作,减少人员接触。
- 抗干扰设计:具备防尘、防水功能,可抵御粉尘、水雾干扰,确保在复杂环境下的感应准确性。
3. 气动驱动系统
- 动力来源:以压缩空气为动力,通过气动阀、气缸、气管等元件驱动门体开启与关闭。相比电动驱动,气动系统无电火花产生,适用于易燃易爆环境(如煤矿瓦斯区域),安全性更高。
- 动作控制:气缸活塞杆与门体连接,通过压缩空气的充放气控制活塞杆伸缩,实现门体的平稳启闭。
- 调速装置:可通过调节气动阀的流量控制门体开关速度(通常开门时间 3-5 秒,关门时间 5-8 秒),避免动作过快导致冲击或过慢影响通行效率。
4. 自动控制系统
- 控制器:核心控制单元接收红外线传感器信号,根据预设逻辑(如检测到物体时开门、延时后关门、双向互锁等)控制气动阀动作。
- 互锁功能:双扇门体或多组风门之间具备互锁逻辑,即一侧门开启时,另一侧门强制锁定,防止两侧同时开门导致气流短路。
- 保护机制:包含过载保护(如门体遇阻时自动停止或反向运行,防止夹伤人员或设备)、延时关门(可调节关门等待时间,适应人员 / 车辆通行速度)、故障报警(如气压不足、传感器故障时发出声光报警)。
工作原理
- 感应触发:当人员、车辆进入红外线传感器检测范围时,传感器发送信号至控制器。
- 指令执行:控制器确认信号有效后,驱动气动阀动作,压缩空气进入气缸,活塞杆伸展推动门体平稳开启。
- 通行过程:门体开启至最大角度(通常 90°)后保持开启状态,等待人员 / 车辆通过。
- 自动关闭:通行完成后,传感器检测到区域无物体,控制器启动延时程序(延时时间可调节,如 5-30 秒),延时结束后气动系统反向动作,气缸排气,门体在重力或复位装置作用下缓慢关闭。
- 安全锁定:门体关闭后,控制器触发互锁机制,确保同侧或对侧风门不会误开启,同时密封结构保障气流控制效果。
主要应用场景
- 矿山井下:用于煤矿、金属矿的主要运输巷、回风巷、采区石门等区域,控制气流方向与风量,防止瓦斯、粉尘积聚,保障井下通风安全。
