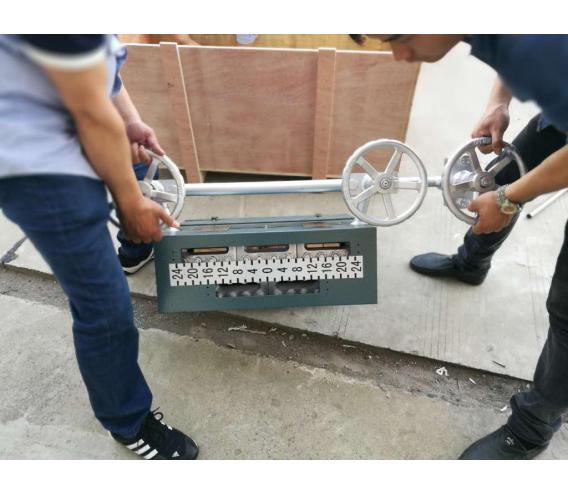

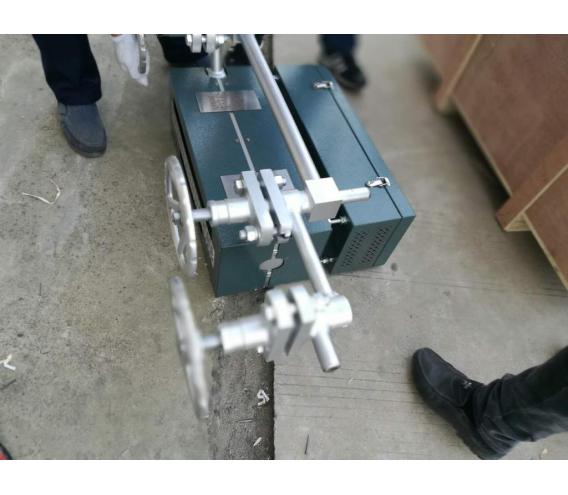

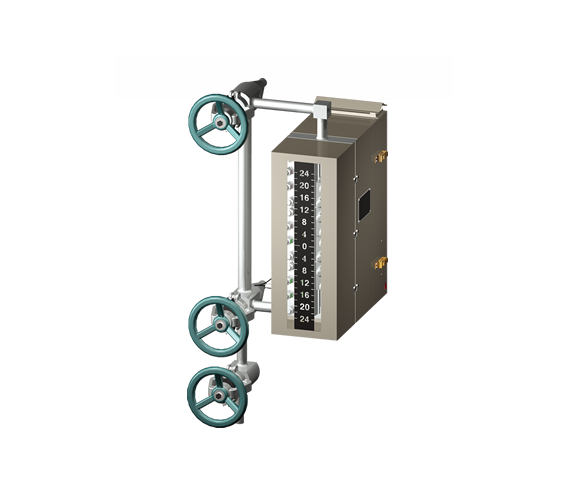

SHS-SMW耐高温高压窗式双色水位计/云母组件/云母

  • 价格：

    询价

行业分类：仪器仪表/物位仪表

产品类别：

品　　牌：

规格型号：SHS-SMW

库　　存：

生 产 商：

产　　地：中国安徽省滁州市

立即询价
联系方式
  • SHS-SMW耐高温高压窗式双色水位计 应用场合及型号设置 本系列耐高温压窗式双色水位计，采用了耐高温压铝硅玻璃及云母，是我厂专为火力发电机组锅炉汽包水位监视而设计制造的就地显示仪表。套电视监视系统，可实现远程监测。本系列水位计还可以应用在石油、化工等其它行业锅炉汽包水位监视。 1.1型号设置 1.1.1型号设置的命名方式如下图： 1.1.2型号中各式代码的含义,见下表： 主要技术参数 2.1监视方式：就地正前方目视或工业电视远程监视，汽红水绿双色 2.2安装中心距与可视长度见下表，或根据用户要求设计 2.3工作温度：饱和蒸汽水温度（≤540℃）； 2.4公称压力、大工作压力及水位计零位对应表，或按要求设计 2.5接口方式：法兰或焊接Φ28×5mm、Φ51×10mm，可按需设计。 2.6光源：特制LDE红绿双色冷光源，功率30瓦，亮度连续可调。 2.7光源控制仪（宽×高×深）：168×168×217mm，输入：220VCR。 工作原理及结构特点 3.1仪表的一般外形结构：参见下图，本系列双色水位计主要由表体、阀门组、光 源总成、光源控制器组成，参见下图： 3.2工作原理:本系列水位计通过汽、水阀门与汽包汽侧、水侧相连接，形成连通器， 因此水位计水位与汽包水位一致。光源发出的光经仪表主体，将水位转化为光信号，以红绿色光来区分气液相。 3.2.1汽红水绿双色显示原理：参见下图，由光源发出的光分别射向表体的观测窗，在表体的汽相部分，红光经玻璃折射射向正前方，而绿光经玻璃折射斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光却斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果。 3.2.2 误差分析：在实际操作中，水位计显示水位与汽包的实际水位不一定一致，锅炉汽包内的水位常常会比水位计测得的水位高一些。这不是水位计的质量问题，而是由于在测量中产生了不可避免的系统误差。因为锅炉汽包内的温度很高，可以和水位计中的饱和蒸汽水的比重的不同，连通器两侧压强相同，因此密度较大的水位计一侧水位会比较低，因而产生了误差。 3.3水位计的一些特殊功能。如强冲洗功能可使窗口不易挂垢，能够地减少排污冲洗的次数，水位计完全伴热则是可减少水位差值，比较真实地反映汽包内正常水位。均需订货前指出。 四、订货须知 高压、压水位计订货参数一览表
详情：

规格参数

  • 行业分类：

    仪器仪表/物位仪表

  • 产品类别：

  • 品　　牌：

  • 规格型号：

    SHS-SMW

  • 库　　存：

  • 生 产 商：

  • 产　　地：

    中国安徽省滁州市
