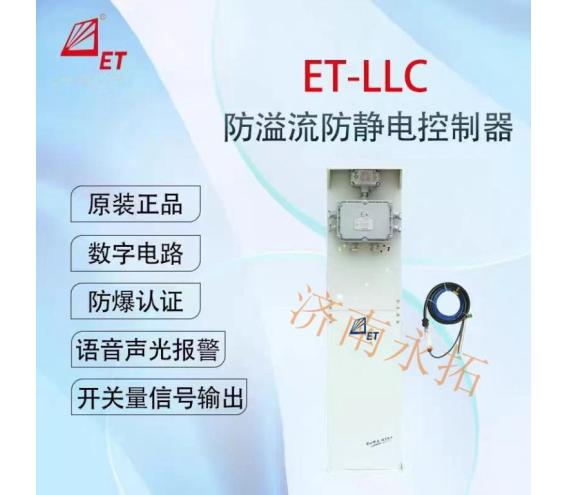

防溢流控制器ET-LLC

防溢流控制器系统组成及功能

序号 配件名称 备注说明
1 主控制器 尺寸170mm*230mm、电压220VAC或24VDC
2 声光报警器 含电路板
3 上装防溢探杆 7米PU直线线缆


防溢流控制器系统特点
1、系统应用数字电路设计，性能稳定，抗干扰能力强；
2、防溢流探杆具有故障自检功能，安全可靠；
3、提供声光报警信号，及时了解系统工作状态；
4、继电器开关信号输出，接口容量5A，30VDC或5A，250VAC。

防溢流控制器技术参数
工作电压：220VAC或24VDC
工作电流：＜20mA
工作温度：-40℃～60℃
防护等级：IP65
防爆等级：ExdiaIIBT6 Gb
响应时间：＜1s
报警方式：提供声光报警信号，及时了解系统工作状态;
输出信号：继电器输出、常开常闭可选：10A 30VDC 或 10A 250VAC
本安输出参数：Uo=16.5Vlo=874mA Po=3.6WCo=1.8uF Lo=0.09mH
插头API标准设计，兼容国外符合API的车载插座;

防溢流控制器操作步骤：
一步：根据液位高度，调节防溢探杆，设置好报警高度。
二步：系统处于正常工作状态，可进行灌装作业。
三步：当检测液面达到防溢探杆的报警高度时，系统进入液位报警状态，输出液位报警信号。
四步：灌装作业结束，收回防溢探杆，以备下次使用。

防溢流控制器故障排查：
1、系统出现故障时，请参照工作状态指检查，确定故障原因。
2、防溢探杆故障报警的主要原因是：线路接触不良、短路、断路或传感器故障。
一步：检查线路，确定线路接线完好。
二步：把液位开关关闭，防溢指示灯不亮，可继续装油（关闭液位开关后，请采取其他液位保护措施，防止溢流发生）。

液位报警指示
指示灯 蜂鸣器 工作状态 信号输出 备注
红灯 响 报警 断开 检测液位达到防溢探杆位置
绿灯 不响 正常 闭合 检测液位未达到防溢探杆报警位置
黄灯 不响 休眠 断开 主控制器进入休眠状态
闪烁 响 故障 断开/闭合 声光报警与主控制器通讯故障
