润滑油导热油冷却换热器:工业温控的“双介质热交换专家”

润滑油导热油冷却换热器是实现两种工业介质(润滑油与导热油)热量传递的关键设备,通过高效热交换控制润滑油温度,保障机械系统(如汽轮机、液压设备)与导热油系统(如反应釜、加热炉)的稳定运行。其核心功能是利用低温导热油带走润滑油热量,或通过高温导热油预热润滑油,兼具冷却与加热双向调节能力,广泛应用于电力、化工、冶金等领域。以下从工作原理、核心类型、技术特点及选型要点展开解析。

一、工作原理:双介质热量传递的“桥梁”

该设备基于间壁式换热原理,润滑油与导热油在各自独立流道内逆向流动,通过金属换热面(铜管、不锈钢管或板片)完成热量交换:

  • 冷却模式:当润滑油温度过高(如汽轮机轴承排油达55-60℃),低温导热油(30-40℃)在管内流动,吸收润滑油热量后温度升高,使润滑油降温至35-45℃的安全区间。

  • 加热模式:寒冷环境下,高温导热油(80-100℃)加热低温润滑油(<10℃),降低其粘度,避免设备启动时因润滑不良导致磨损[]。
    典型结构中,润滑油走壳程(流速低、湍流强),导热油走管程(流速高、换热系数大),通过折流板或旋流导板强化扰动,提升传热效率。

二、核心类型与技术特性

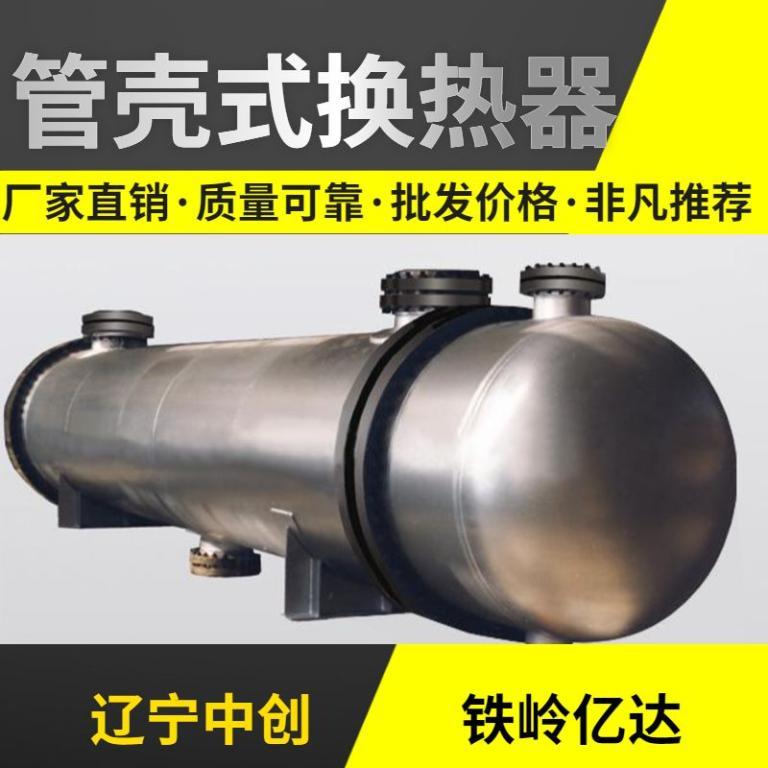

1. 列管式换热器:重载工况的“耐用之选”

  • 结构特点:由壳体、换热管束(紫铜或不锈钢管)、管板组成,分固定管板式(如GLC系列)和浮头式(如LYC型翅片式)。例如,汽轮机主机冷油器多采用立式列管结构,换热管为Φ19×2mm紫铜管,单台冷却面积可达5-500㎡[][]。
  • 优势:耐压能力强(油侧≤1.6MPa,导热油侧≤2.5MPa),适用于高粘度润滑油(如N460工业齿轮油)和高温导热油(≤300℃)。
  • 不足:体积较大,换热效率低于板式(传热系数约300-500 W/(m²·℃))。

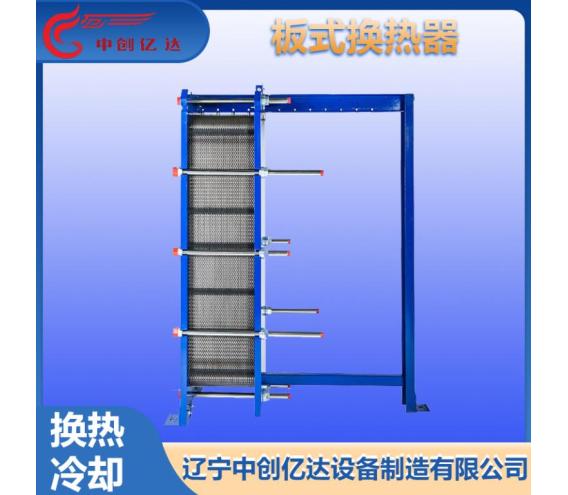

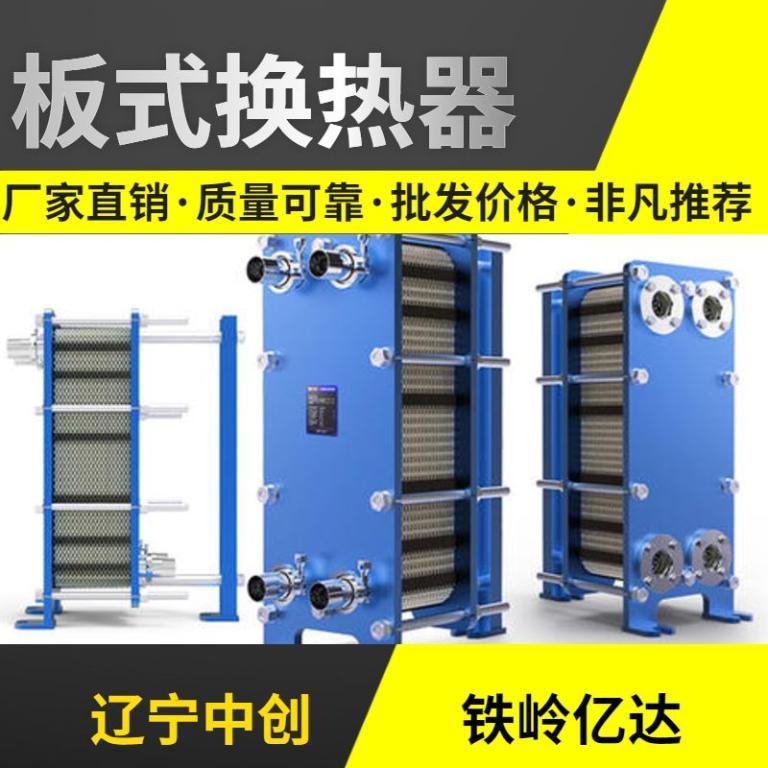

2. 板式换热器:高效紧凑的“节能先锋”

  • 结构特点:由波纹板片(304/316不锈钢)叠加而成,板片间形成细小流道,润滑油与导热油在板片两侧逆向流动。如OR系列水冷却器衍生型号,通过调整板片数量适配不同热负荷。
  • 优势:传热系数高达1500-3000 W/(m²·℃),比列管式高2-3倍;占地面积仅为列管式的1/3,适合空间受限场景。
  • 不足:耐温耐压较低(通常≤150℃,≤1.6MPa),不适用于含颗粒杂质的润滑油。

3. 螺旋缠绕管式换热器:高温高压的“特种装备”

  • 结构特点:换热管螺旋缠绕在中心管上,形成壳程螺旋流道,导热油在管内高速流动,润滑油在壳程旋转冲刷管壁。如全不锈钢材质的螺旋缠绕换热器,耐温可达400℃,耐压2.5MPa。

  • 优势:抗结垢能力强,油阻小(旋流导板设计使油侧压降降低20%),适用于导热油系统频繁启停工况。

三、关键技术参数与选型公式

1. 核心参数

  • 换热面积:需根据热负荷计算。
  • 材质选择:普通润滑油可选紫铜管(成本低);导热油含硫或高温时(>200℃),需选316L不锈钢管或哈氏合金。

2. 选型注意事项

  • 流速匹配:管程导热油流速宜1.5-3m/s(避免冲刷腐蚀),壳程润滑油流速0.5-1.5m/s(防止油膜过厚影响传热)。

  • 防泄漏设计:采用双O型圈+铜床密封(如汽轮机冷油器),或胀管+焊接复合工艺(不锈钢管与管板连接),确保油水不混漏。

四、应用场景与典型案例

1. 电力行业:汽轮机润滑油冷却

火电厂汽轮机轴承润滑油需维持40-45℃,采用2台列管式冷油器并联运行(1用1备),通过调节导热油流量控制油温。例如,上海汽轮机厂#1机组冷油器,单台换热面积30㎡,采用LY型光管式结构,紫铜换热管,年运行可靠性达99.8%。

2. 化工行业:反应釜导热油-润滑油热耦合

某聚酯反应釜系统中,高温导热油(280℃)先通过换热器加热原料,降温至120℃后,再用于预热齿轮箱润滑油(从25℃加热至50℃),实现热量梯级利用,年节能约15%。

3. 冶金行业:轧机液压油冷却

轧机液压系统油温需控制在35-50℃,采用板式换热器(316不锈钢板片),导热油进水温度30℃,出油温度45℃,单台处理流量200m³/h,换热效率达95%。

五、维护与故障处理

1. 日常维护

  • 定期清洗:列管式换热器每6-12个月用高压水冲洗管程(导热油侧),去除结垢;板式换热器拆开后用柠檬酸溶液浸泡板片,清除油垢[]。
  • 密封件更换:O型圈(橡胶或氟橡胶)寿命约3-5年,发现渗漏时需及时更换,避免导热油污染润滑油。

2. 常见故障

  • 换热效率下降:多因管程结垢(导热油高温氧化产生胶质),可采用化学清洗(如NaOH溶液循环冲洗)。

  • 油侧压降增大:可能是壳程折流板堵塞,需打开壳体清理杂质,或更换旋流导板优化流道。

六、市场趋势与创新方向

当前主流产品价格区间:列管式换热器约800-3000元/㎡,板式约1500-4000元/㎡,螺旋缠绕式约5000-8000元/㎡[][]。未来发展方向包括:

  • 智能化:集成温度传感器与PLC控制系统,实现导热油流量自动调节(如温差超5℃时增大流量);

  • 材料升级:采用纳米涂层换热管(如TiO₂涂层),降低油膜热阻,提升传热系数10%-15%;

  • 模块化设计:可拆式列管换热器(如GLL型)支持在线更换管束,减少停机维护时间。

结语

润滑油导热油冷却换热器是工业系统“温度平衡”的核心设备,选型需兼顾换热效率、耐压耐温及维护成本。列管式适合重载稳定工况,板式适用于中小流量高效场景,螺旋缠绕式则为高温高压复杂系统首选。通过精准计算热负荷、优化流道设计及定期维护,可实现设备长期高效运行,为工业节能降碳提供关键支撑。
