Gems捷迈XFT超声波流量传感器

基于超声波飞行时间检测技术，无活动部件，无压损，非接

液测量

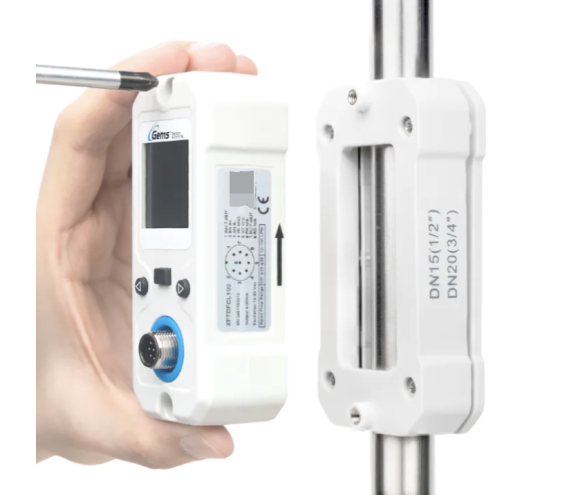

• 外夹式快速安装，无需进行裁管或接头转换，无需耦合液

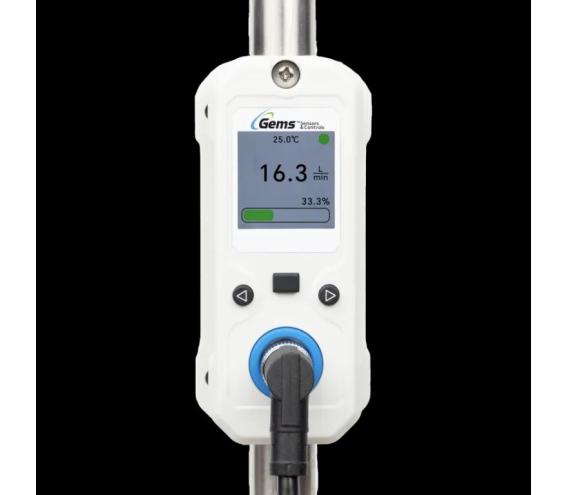

• 优雅的人机交互真彩界面，可旋转显示方向

• 支持多种规格管径，材质兼容性覆盖不锈钢、 PVC,PPR 及

类似管道材质

• 提供MODBUS RTU通信接口

• 支持温度测量

• 符合CE/REACH

setra西特XFT超声波流量传感器的应用

• 超纯水流量监测

• 光伏电池片工艺设备冷却水监测

• 半导体工艺设备冷却水监测

• 碳化硅长晶炉设备冷却水监测

• 微波/射频电源冷却水监测

• 光学镀膜设备冷却水监测

• 各种工业冷水机流量监测

• 液冷服务器

XFT外夹式超声波流量计应用超声波飞行时间检测技术进行液体流量测

量，针对传统转轮、转子、涡街等流量计在测量流量时存在压损，且易受被

测介质污染或磨损等应用痛点，适合于光伏、半导体工艺设备及其他需要实

时监测冷却水流量的设备安装使用。

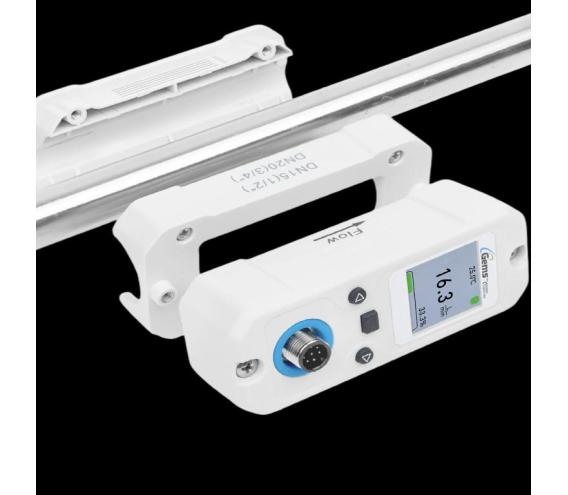

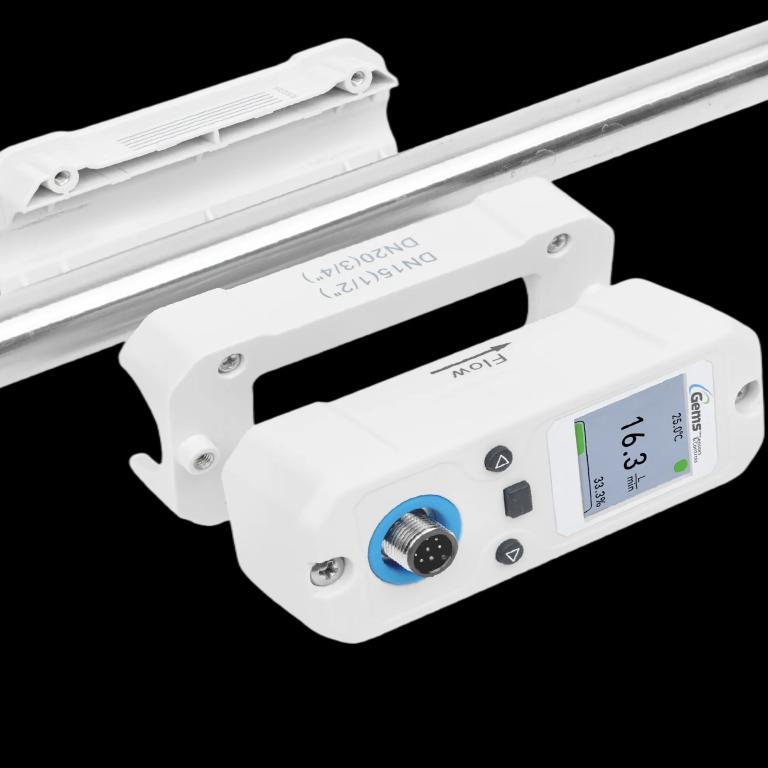

易于安装

XFT采用外夹式安装方式，无需额外裁切管路或者适配变径、转接接

头，可快速安装，大幅降低了流体系统的机械设计及安装难度。

免维护

XFT的超声波测量为非接液测量方式，安装后长期使用无需额外维护。

长期使用测量精度不会受到影响

4-20mA输出的型号有：

XFTADAL0,XFTADAL1,XFTAEAL1,XFTAEAL0,XFTAFAL1,XFTAGAL0,XFTGAL1,XFTAHAL1,XFTAHAL0,XFTAJAL1,XFTAJAL0

4-20mA和ModBus输出的型号有;

XFTDDAL0,XFTDDAL1,XFTDEAL1,XFTDEAL0,XFTDFAL1,XFTDGAL0,XFTGAL1,XFTDHAL1,XFTDHAL0,XFTDJAL1,XFTDJAL0

环境参数 ：工作温度范围 -10~60 °C

防护等级 IP66

电气参数 ：

激励 12~30 VDC，带反接保护

输出 4~20 mA,RS485，带短路保护

电气接头 M12 A-Code 8pin 公头

滤波周期 0.5、 1、 5（默认配置）、 10 s

测量介质 兼容常见冷却液体，超纯水，类油物质等

管道材质 不锈钢， PVC， PPR （其他管材请咨询工厂）

认证 CE/REACH

模拟量 瞬时流量，瞬时温度

显示屏 瞬时流量显示，瞬时温度显示，累积流量显示，信号强

度，输出百分比，累计流量清零

MODBUS RTU 瞬时流量，瞬时温度，累积流量，累积流量清零，信号强

度，所有参数的设定和读取

参数调节

参数自动优化

流量/温度输出比例调节

管外径

管壁厚

管材质

声速

阻尼系数

流量补偿系数

密码保护

MODBUS波特率调节
