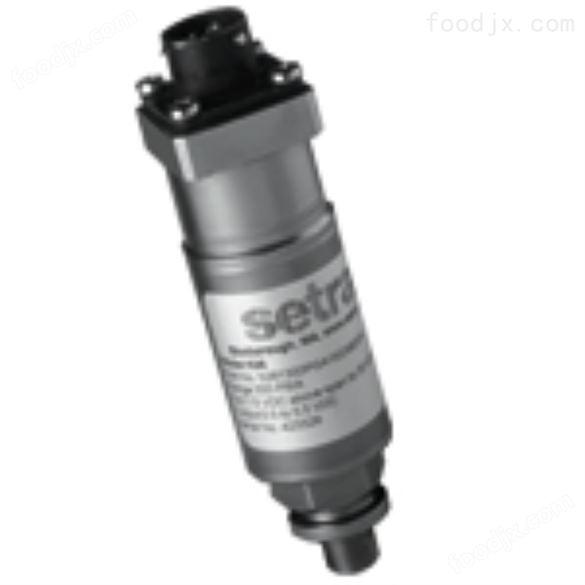

Setra西特 526 投入式液位传感器

西特 (Setra) 的 Model 526 的膜片比其他产品的厚，为重工业和潜入应用提供稳定性、精度高的压力传感器。

Model 526 的 CVD 应变仪设计可以防止产品的早期失效并且不受热冲击和压力循环的影响，这种技术的稳定性年漂移小于 0.2%。

Model 526 传感器有 0.25%F.S 精度（0.15%F.S 可选），温度补偿范围为 -20oC~80oC （-5oF~180oF），量程从 -14.7psi~6000psi 表压、绝压和复合压可选。

Model 526 的模块化设计使其几乎可以选择任何压力下的毫伏、电压、电流输出方式，多样的压力和电气连接，使得客户在 OEM 使用有更多的选择余地。

根据不同的电气连接与 Model 526 由 316 不锈钢 /17-4PH 不锈钢的外壳组合，产品可以通过 IP30、IP65 或 IP68 认证。

工作原理

使用惠斯通电桥原理，一个通过化学气相沉积（CVD）在不锈钢衬底上的硅和氧化硅的敏感元件构成一个非常灵敏精确的多晶硅应变仪。应变仪的各元件在原子级被焊接在一起，应变仪的强度和完成性，一个专用的 ASIC 电路完成信号的温度补偿，这种技术向用户提供了灵活的输出和压力范围配置、设置零点和满程公差，并保证了产品的互换性

部分型号：

5261015PG2M11E2F 5261030PG2M11E2F 5261060PG1M11A2F 5261100PG2M11E2S 5261150PG2M11E2F 2561200PG1M11E2F 2561300PG2M11E2F 5261600PG2M11E2F 526110CPG2M11E2F 256115CPG2M11E2S 256120CPG2M11E2F 526130CPG2M11E2F 256140CPG1M11E2F 2561010BG2M11E2S 2561016BG1M11E2F 5261025BG2M11R2S

典型应用：

1. 工程机械车辆

2. 天然气

3. 电厂

4. HVAC压缩机

5. 制冷

6. 机器人

工作温度 ： -40~125oC（-40~260oF）对于电编码 B1，B3

-20~80oC（-5~180oF）对于电编码 A2，E2

-20~50oC（-5~125oF）对于电编码 UA

储存温度：  -40~125oC（-40~260oF）对于电编码 B1，B3

-20~80oC（-5~180oF）对于电编码 A2，E2

-20~50oC（-5~125oF）对于电编码 UA

振动： 70g 正弦振动的峰值，5~2000Hz

加速度： 100g，输出漂移 <0.32%F.S

冲击： 20g， 11ms， 根据 MIL-STD-810E 方法 516.4 程序

壳体： 316 不锈钢，17-4PH 不锈钢

认证等级 ： 对于电气编码 B1，B3，E2 IP65

对于电气编码 UA，IP68（200 米水）

对于电气编码 A2W/ 飞线，IP30

接液部件：17-4 不锈钢

重量 ：100g（3.5 盎司）

输出：0~5VDC，0~10VDC，0.5~5.5VDC，1~5VDC 1~6VDC，1~11VDC，0.1~5.1VDC，0.2~10.2VDC，4-20mA，100mA

供电：24VDC
