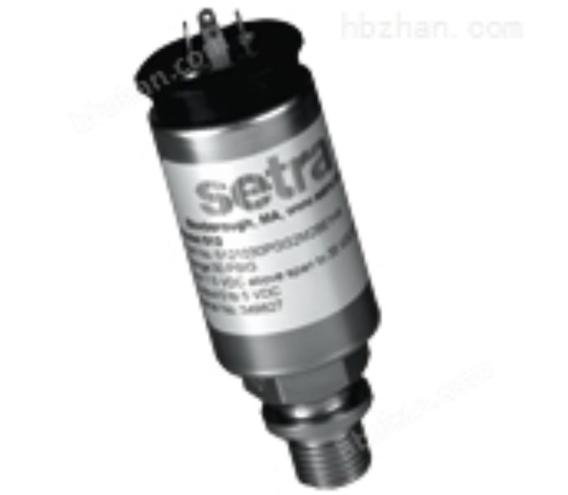

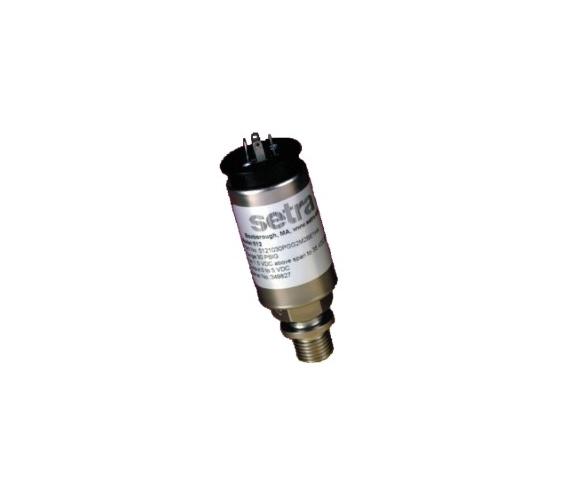

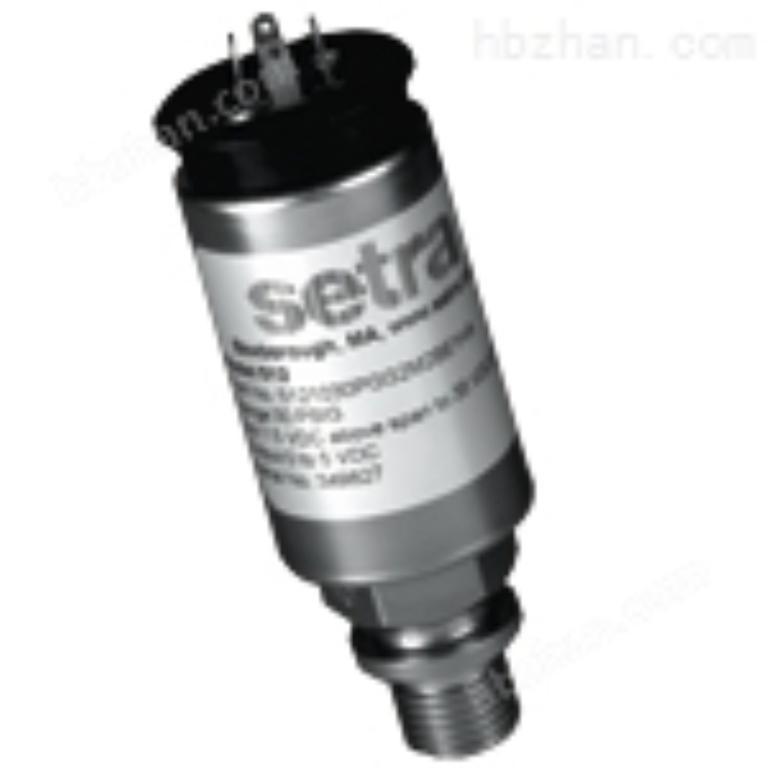

Setra西特 512工业OEM压力变送器

介绍

西特 (Setra) 的 Mode 512 OEM 压力传感器能够工作在困难的工业环境中承受压力尖峰、冲击和振动。

Model 512 的 CVD 应变仪设计可以防止产品的早期失效并且不受热冲击和压力循环的影响，这种技术的稳定性保证了传感器的可靠性，并保证年漂移＜ 0.2%。

该产品的耐压可达 4 倍的满量程，所带来的零点漂移＜ 1%。

Model 512 型传感器具有 0.5%F.S 精度，温度补偿范围为 -20℃ ~80℃（-5oF~180oF），量程从 -14.7PSI~6000PSI 表压和复合压可选。

Model 512 的模块化设计使其几乎可以选择任何压力下的任何输出方式，多样的压力和电气连接，使得客户在 OEM 使用有更多的选择余地。

根据不同的电气连接配以 Model 512 由 316 不锈钢 /17-4PH 不锈钢构成的外壳，产品可以通过 IP65 或 IP67 标准。

整个接液部件是由耐腐蚀的 17-4PH 不锈钢构成，使其能够在腐蚀性介质中使用

特点

■ 稳定性高，消除修理时间

■ 抗压力尖峰

■ ±0.5F.S 精度

■ IP65 和 IP67 防护等级

■ 高冲击阻抗

■ 符合 CE 标准

工作原理

使用已经充分验证的惠斯通电桥原理，一个通过等离子化学气相沉积（CVD）在不锈钢衬底上的硅和氧化硅的薄层敏感元件构成一个灵敏精确的多晶硅应变仪。应变仪的各元件在原子级被焊接在一起，保证了连接的强度和完整性，早期用粘接剂构成的应变仪压力敏感元件。一个 ASIC 电路完成信号的放大和温度补偿，这种技术向用户提供了灵活的输出和压力范围配置、设置零点和满程公差，并保证了产品的互换性

部分型号：

5121030PG2M11E1H 5121060PG2M11E1H 5121100PG2M11E1H 5121150PG2M11E1H 5121200PG2M11E1H 5121300PG2M11E1H 5121500PG2M11E1H 5121600PG2M11N1H 512110CPG1M11N1H 512115CPG1M11N1H 512120CPG2M11N1H 512130CPG2F11NAH

性能参数

精度 RSS*（常温下） ±0.5%F.S

温度影响 **补偿范围-20~80℃（-5~180℉）

量程：15-6000psi，1-400bar，-14.7~285psi可选

物理参数

壳体 316 不锈钢，17-4PH 不锈钢

认证等级 对于电气编码 E1，N1，IP65对于电气编码 NA，IP67

接液部件 17-4PH 不锈钢

物理参数（连接部分）

电气连接 4 针 MINI DIN 插头

IP67 防雨密封电缆（Max 3ft） IP65 电缆

重量 100g
