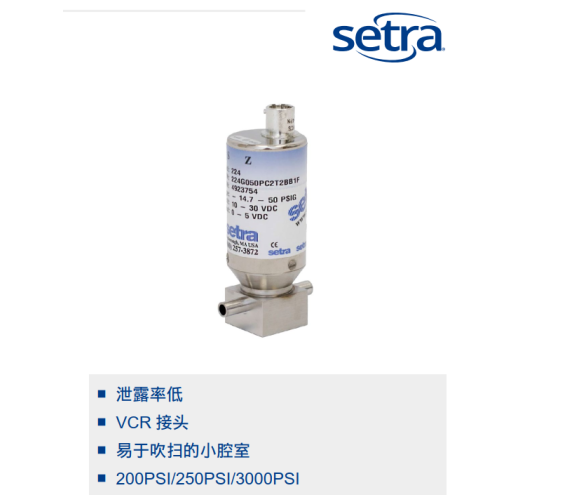

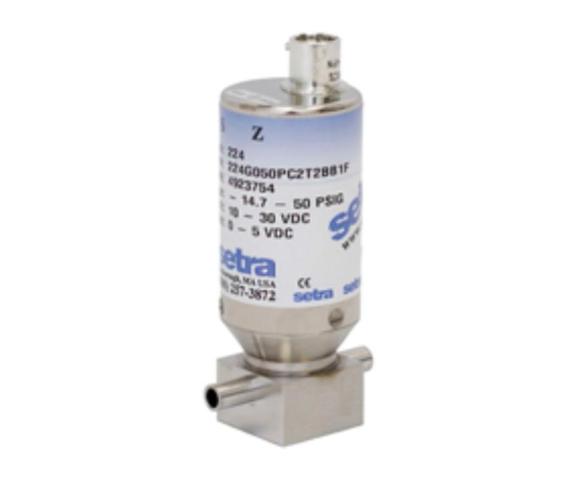

Setra西特224 压力变送器

Setra 224 型超高纯压力变送器专为特殊气体监控应用而设计，可满足这类应用在不损害结构完整性、纯度和性能方面的要求。

224 型压力变送器带有易于吹扫的小型流线式传感器腔室。该传感器拥有优异的机械稳定性和热稳定性，不会受到气流导致的温度瞬变的影响。感应元件与压力接口相互隔离，几乎消除了扭矩效应。

常用型号：

224G-025P-G-2T-11-06-J 224G050PG2T1106J 224G100PG2T1106J 224G250PG2T1106J

224G500PG2T1106J 224G10CPG2T1106J 224G30CPG2T1106J 224G1R7BG2T1106J

224G3R4BG2T1106J 224G007BG2T1106J 224G017BG2T1106F 224G035BG2T1106F

224G070BG2T1106F 224G200BG2T1106F 224GZ01PCAA1106F 224GZ02PCBB1106F

224GZ03PC3T1106J 224GZ05PC2T1106F 224G050G4T1106F 224G100PG3T1106F

224 型压力变送器优异的机械稳定性和热稳定性主要源自Setra 的可变电容技术的使用。该传感器整体设计非常简单，液部件采用 VIM/VAR 316L 不锈钢制造，且表面钝化抛光至 5 Ra（Max7 Ra），确保表面平整 ；绝缘电极板固定在传感器隔膜的中心，与传感器本体构成可变电容。当压力增大或减小时，电容值也相应变化。传感器会检测到电容变化，并通过 Setra自研的集成电路将其转换为线性模拟信号。 224 型压力变送器还可选择多种不同管径，并提供端面密封接口。坚固耐用的结构可确保安装，并对系统扭力和焊接效应有高耐受性，让用户安装时无后顾之忧。

224 型变送器能够耐受达 85℃的高温，且在高温下能正常标定。每个传感器都采用质谱仪进行了 1 x 10-9 ATM.CC/ sec 级别的氦渗漏试验。

超高纯系列产品基于 Setra 成熟的电容传感技术制造，能提供几乎不受EMI/RFI 干扰的高精度、稳定的电压或电流输出信号

Setra西特224有着 316L VIM/VAR不锈钢的材质，7Ra的表面抛光，VCR的接头，1*10-9ATM.CC/sec级别的氨渗漏实验，易于吹扫的腔室。对流体中的温度顺便不敏感，获得4-20mA的不易燃标准，符合CE和RoHS的标准

224是高纯度气体输送系统、半导体过程工具、制药和生物技术工程和气柜的理想产品

精度：±0.25%FS，±1%读数

量程：0-3000psi，0-200bar，-14.7-2985.3psi（可选）

工作温度：-40-85℃
