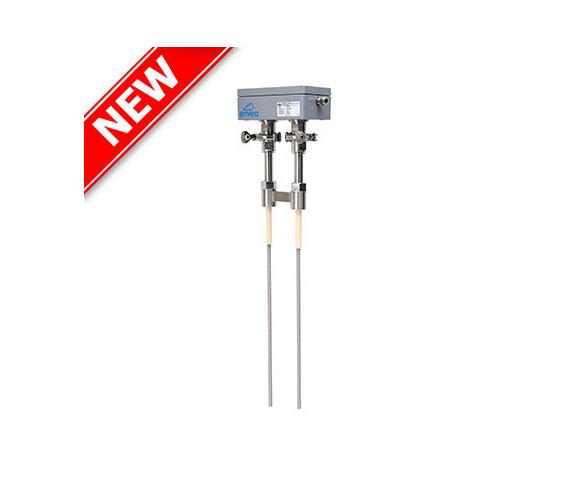

   法国envea恩威雅气体流量测量AirFlow P

AirFlow P测量气体流量，尤其是在含尘气流环境应用中。可轻松安装在现有管道上，无需文丘里管或类似转换。可用于低粉尘负荷的环境或高粉尘负荷等恶劣的条件。

恩威雅AirFlow P 是对因粉尘负荷过大而无法使用压差式测量或无法或不希望进行管道转换的位置进行气体流量测量的理想测量装置。

Envea AirFlow气体流量测量的特性

即使在含尘气流环境下也能获得可靠的测量值

易于改装

无需校准

以立方米为单位输出

适用于各种直径和几何形状

无需文丘里管 (收缩)

法国恩威雅envea气体流量测量AirFlow P的应用

AirFlow P 用于测量气体流量， 使用的测量系统不需要文丘里管或类似转换。 AirFlow P 可轻松安装在现有管道上。

传感器无论是在低粉尘负荷环境下使用还是在高粉尘负荷等恶劣条件下使用， AirFlow P 都能提供可靠的测量值。

这使得 AirFlow P 成为因粉尘含量过大而无法使用压差式测量或无法或不希望进行管道转换的位置进行含尘气体流量测量的理想测量装置。

恩威雅envea AirFlow P的功能

通过两个伸入管道的探杆, AirFlow P能够执行非常准确的速度测量。

如果管道区域存储在处理器上， AirFlow P 系统可以提供一个以立方米/时 (v x A)为单位的模拟输出信号。

通过使用全新的技术，可以使用 AirFlow P 测量粉尘含量仅为几毫克/立方米的清洁气体管道中的气体流量。

也可以将 AirFlow P 用作纯粹的速度测量设备，例如为了保持实际材料速度恒定。

技术参数

传感器

电源 24 V DC, 由处理器供电

测量范围 从1 mg/m³起

速度范围 1 m/s … 100 m/s

工况温度 -20 … +250 °C

环境温度 -20 … +60 °C

外壳材质 铝

传感器探杆材质 不锈钢

保护等级 IP65

尺寸 220 x 840 x 120 mm (W x H x D)

重量 5.5 kg

处理器 (DIN 卡轨)

电源 24 V DC ± 10 %

功耗 20 W / 24 VA

保护等级 IP40 to EN 60 529

环境工作温度 -10 … +45 °C

尺寸 23 x 90 x 118 mm (W x H x D)

重量 约 172 g

DIN 卡轨紧固件 DIN 60715 TH35

接线端子 0.2 - 2.5 mm² [AWG 24-14]

电流输出 1 x 4 … 20 mA (0 … 20 mA),

负载 < 500 Ω (Active)

通讯接口 ModBus RTU (RS 485) / USB

脉冲输出 开环集电极- 30 V, 20 mA

继电器输出

额定负载： 250 V AC

峰值电流: 6 A

额定负载230 V AC: 250 VA

DC1开关电流:

3/110/220 V: 3/0.35/0.2 A

min开关负载:

500 mW (10 V / 5 mA)

数据备份 闪存

处理器 (液晶显示)

电源 110 / 230 V AC 50 Hz (可选 24 V DC)

功耗 20 W / 24 VA

保护等级 IP65 to EN 60 52910.91

环境工作温度-10 … +45 °C

尺寸 258 x 237 x 174 mm (W x H x D)

重量 约 2.5 kg

通讯接口 RS 485 (ModBus RTU) / USB

电缆螺旋连接器 3 x M20 (4.5 - 13 mm Ø)

接线端子 0.2 - 2.5 mm² [AWG 24-14]

电流输出 3 x 4 … 20 mA (0 … 20 mA),

负载 < 500 Ω (Active)

脉冲输出 开环集电极- 30 V, 20 mA

继电器输出

额定负载: 250 V AC

峰值电流 ： 6 A

额定负载230 V AC: 250 VA

DC1开关电流:3/110/220 V: 3/0.35/0.2 A

min开关负载:500 mW (10 V / 5 mA)

数据备份 闪存220,00533,
