magnescale传感器DK25PR5

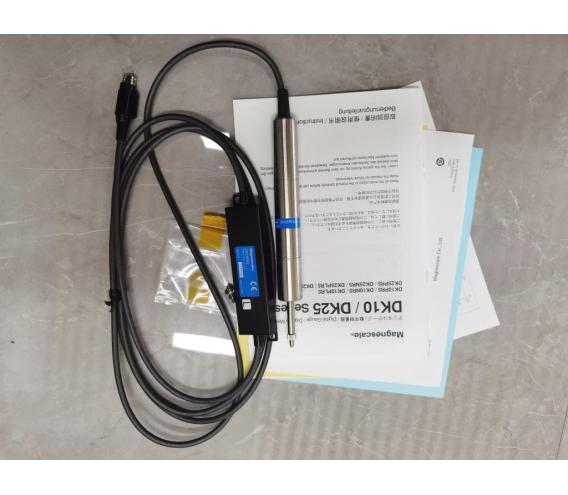

传感器DK25PR5是一款由日本Magnescale公司生产的高精度探规传感器。以下是对该传感器的详细介绍：

一、产品概述

传感器DK25PR5采用特殊磁性材料和高精度磁记录的栅尺，以及具有磁阻作用的MR传感器，能够消除谐波失真分量，从而在保证高精度的同时，适应恶劣的环境和剧烈的温度变化。其高刚性、坚固的结构以及防尘、防滴、耐油的设计，使其在各种测量环境中都能表现出色。

二、主要技术参数

1. 测量范围：25mm

2. 分辨率：最高可达0.5μm

3. 精度：在20℃时，精度为2μm p-p（因机型而异，可能范围为2μm p-p~6μm p-p）

4. 测量力：

   • 上方位：0.4±0.3N（在4.9N以下）
   • 横向方位：0.7±0.35N（在4.9N以下）
   • 下方位：1±0.4N（在4.9N以下）

5. 原点：1处（在主轴移动1mm±0.5mm的位置）

6. 最大响应速度：250m/min

7. 耐振动：150m/s²（10~2000Hz）

8. 耐冲击：1500m/s²（11ms）

9. 保护等级：IP50（某些配置可达IP64）

10. 使用温度范围：0℃~50℃

11. 保存温度范围：-20℃~60℃

12. 电源电压：DC+5V±5%

13. 功耗：1W以下

14. 输出电缆长度：约2.5m

15. 轴杆直径：φ20 0‒0.013mm

16. 质量：约300g（不包括电缆部分及内插盒）

三、产品特点

1. 高精度：采用高精度磁记录和磁阻传感器，确保测量结果的准确性。
2. 强环境适应性：防尘、防滴、耐油的结构设计，使其能在恶劣环境中稳定工作。
3. 高刚性结构：坚固的结构设计，提高了传感器的耐用性和稳定性。
4. 多种输出信号：支持A/B相、原点（电压差动型线性驱动器输出）等多种输出信号，方便与各种控制系统集成。
5. 易于安装和使用：通过附带的磁铁吸附式测定器，可以方便地吸附在移动台上进行测定。

四、应用领域

传感器DK25PR5广泛应用于各种需要高精度测量的领域，如机床、自动化设备、半导体生产设备等。它可以用于测量凸轮轴升高量、液晶面板多点测量、高密度贴装布线板的高度测量、压接端子测量、螺钉高度测量以及测量电机轴的芯摆动量等。

五、注意事项

1. 在使用传感器时，请确保电源电压和电流在额定范围内，以避免损坏传感器。
2. 传感器应安装在无振动、无冲击、无腐蚀性气体和尘埃的环境中，以确保其正常工作。
3. 定期对传感器进行维护和保养，可以延长其使用寿命并保持测量精度。

综上所述，传感器DK25PR5以其高精度、强环境适应性和高刚性结构等特点，在各种需要高精度测量的领域中得到了广泛应用。
