产品与服务

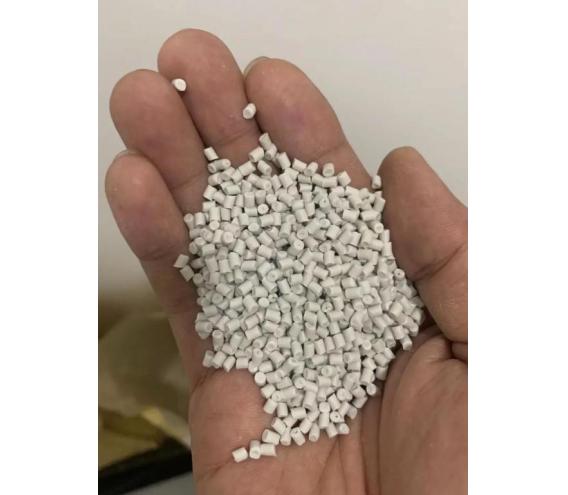

广东一级代理:PPS美国塞拉尼斯(泰科纳) Fortron 0320基本信息

PPS美国塞拉尼斯(泰科纳) Fortron 0320是一种 聚苯硫醚(PPS) 产品,它可以通过挤出进行处理。阻燃等级: V_0材料特性:高熔体强度●耐化学性●无填充比重: 1.35 g/cm2材料用途:纤维.薄膜.厚片材.单丝●棒材●板材缺口冲击: 2.6 kJ/m2材料属性:阻燃 抗静电级 耐热级

美国塞拉尼斯(泰科纳) Fortron PPS简介

PPS是一种综合性能优异的特种工程塑料,全称为聚苯硫醚。它是由苯环和硫原子交替排列而成的聚合物。PPS为白色或米黄色、高结晶度、硬而脆的聚合物。纯PPS密度为1.34g/cm，改性后密度增大，熔点为280℃ -290 ℃，玻璃化转变温度为110℃左右，结晶度为55%-65%，空气中热分解起始温度高达450℃，其阻燃性好，氧指数高达46%-53%。

美国塞拉尼斯(泰科纳) Fortron PPS特性

一般性能：PPS为一种外观白色、高结晶度、硬而脆的聚合物，PPS有吸水率极小，一般只有0.03%左右。机械性能：以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。纯PPS的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa,增大5倍之多。PPS在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善；PPS还具有一定的自润性。PPS的机械性能对温度的敏感性能小。热学性能：PPS具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用。电学性能：PPS的电性能十分突出，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大；PPS的耐电弧好。耐化学性能：PPS的特点之一为耐化学腐蚀性好，PPS对大多酸、酯、酮、醛、酚及脂肪烃、芳香烃、氯代烃等稳定。PPS的耐辐射性好。PPS的阻燃性好，其氧指数高达44%以上，在塑料中属于高阻燃材料。

美国塞拉尼斯(泰科纳) Fortron PPS应用

电子方面：电视机、电脑上的高压元件、外壳、插座、接线柱，电动机的起动线圈、叶片，电刷托架及转子绝缘部件，接触开关，继电器，电熨斗，吹风机，灯头，暖风机，F级薄膜等。汽车工业：适用于排气再循环阀及水泵叶轮，及汽化器、排气装置、排气调节阀、灯光反射器、轴承、传感部件等。机械工业：用作轴承、泵、阀门、活塞、精密齿轮、以及复印机、照相机、计算机零部件，导管、喷雾器、喷油嘴、仪器仪表零件等。化工领域：用于制作耐酸碱的阀门管道、管件、阀门、垫片及潜水泵或叶轮等耐腐蚀零部件。工程塑料：制造汽车零部件、防腐涂层、电器绝缘材料等。环保领域：PPS纤维滤料，应用于冶炼、化工、建材、火电、垃圾焚烧炉、燃煤锅炉等行业高温恶劣的工况条件，是一种优质高效耐高温滤料。餐具领域：用于制作筷子，勺子，碗盘等餐具。

美国塞拉尼斯(泰科纳) Fortron PPS注塑工艺

注塑：可采用通用注塑机，玻璃纤维增强PPS的熔融指数以50为宜。注塑的工艺条件为：料筒温度，纯PPS为280~330℃，40%GFPPS为300-350℃；喷嘴温度，纯PPS为305℃，40%GFPPS为330℃；模具温度120-180℃；注塑压力，50-130MPA。挤出：采用排气式挤出机，工艺为：加料段温度小于200℃；料筒温度300-340℃，连接体温度320-340℃，口模温度300-320℃。模压成型：适合大型制品，采用两次压缩，先冷却，后热压。热压的预热温度纯PPS为360℃左右15min,GFPPS为380℃左右20min;模压压力为10~30Mpa，冷却到150℃脱模。喷涂成型：采用悬浮喷涂法和悬浮喷涂与干粉热喷混合法，都是将PPS喷涂到金属表面，再经过塑化、淬火处理而得到涂层；PPS的涂层处理温度在300℃以上，保温30min。

美国塞拉尼斯(泰科纳) Fortron PPS相关说明

原厂原包，可提供COA报告,MSDS,SGS环保报告,UL黄卡及物性加工参数，可开13%的税 所售物资均为原厂原包，同时我们热烈欢迎广大客户来公司进行监督考察。相关承诺：我们希望能够长期的与客户合作，权衡利益，互利共赢！货物送达后，请时间检查外包装，如发现物流过程中出现大量包装损坏及原料外漏的，请让物流人员出具证明并保存，并在24小时内与我司相关人员取得联系，我们会快速度解决问题。因塑胶行情波动频繁，网页上的报价可能与当天实际价格有所差异，详情请直接电话询价。

深圳亿之圣塑化有限公司 15818560677

产品说明

Fortron® 0320是一种聚苯硫醚(PPS)产品,。它可以通过挤出进行加工,在北美洲、非洲和中东、拉丁美洲或欧洲有供货。Fortron®

0320的应用领域包括纺织/纤维和工程/工业配件。

特性包括:

• 阻燃/额定火焰

• 高粘度

• 耐化学品

• 耐热

总体

材料状态• 已商用：当前有效

资料 1 • Technical Datasheet - ASTM (English)

• Technical Datasheet - ISO (English)

搜索UL 黄卡• Celanese Corporation

• Fortron®

供货地区• 北美洲

• 非洲和中东

• 拉丁美洲

• 欧洲

特性• 良好的熔体强度

• 耐化学性良好

• 耐热性，高

• 粘度，高

用途• 单丝

• 条材

• 纤维

• 压缩平板

RoHS 合规性• 联系制造商

形式• 粉状• 颗粒料

加工方法• 挤出

物理性能额定值单位制测试方法

比重

-- 1.40 g/cm³ ASTM D792

-- 1.35 g/cm³ ISO 1183

收缩率

流动1.0 到1.2 % ASTM D955

横向流动0.80 到1.0 % ASTM D955

横向流量1.5 到1.8 % ISO 294-4

流量1.2 到1.5 % ISO 294-4

吸水率(饱和, 23°C) 0.020 % ISO 62

机械性能额定值单位制测试方法

拉伸模量3500 MPa ISO 527-2/1A/1

拉伸应力(断裂) 90.0 MPa ISO 527-2/1A/5

拉伸应变(断裂) 8.0 % ISO 527-2/1A/5

弯曲模量(23°C) 4200 MPa ISO 178

弯曲强度(23°C) 145 MPa ISO 178

冲击性能额定值单位制测试方法

悬壁梁缺口冲击强度ISO 180/1A

-30°C 2.5 kJ/m²

23°C 2.6 kJ/m²

无缺口伊佐德冲击强度(23°C) 82 kJ/m² ISO 180/1U
