河南富鑫新材料科技有限公司
服务区水性SP彩色防滑路面性能分析
一、抗压强度：20-50 MPa，接近混凝土性能
水性SP彩色防滑路面的抗压强度主要受材料配比、骨料类型及树脂性能影响，技术参数范围如下：
- 标准范围：20-40 MPa（固化7天，20℃±2℃，湿度60%±5%），接近普通水泥混凝土路面（30-50 MPa），显著高于普通沥青路面（10-15 MPa）。
- 高性能配方：通过优化骨料与树脂配比（如金刚砂+高固含量水性树脂），抗压强度可达50 MPa以上，满足服务区重载车辆（如货车、大巴）频繁碾压需求。
- 关键影响因素：
- 骨料硬度：金刚砂骨料比石英砂提升抗压强度15-20%。
- 树脂固含量：固含量≥50%的水性树脂可增强粘结力，抗压强度提高10-30%。

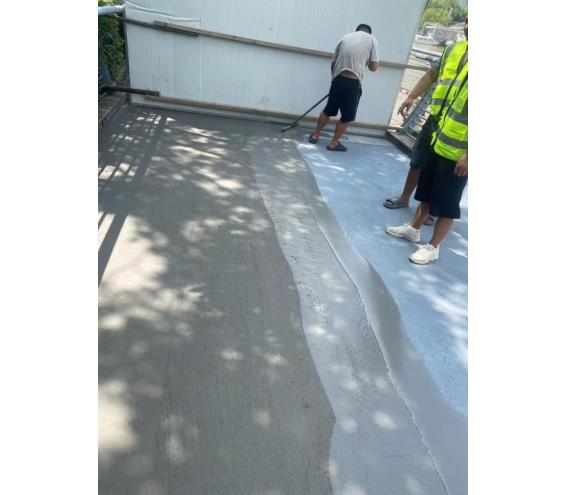

- 施工控制：涂层厚度需控制在2-5 mm，过厚易导致内应力不均；固化温度低于5℃或湿度高于80%时，强度可能下降20-40%。
二、使用寿命：5-8年，耐久性优于传统方案
水性SP材料通过多重技术保障长寿命，实际案例显示其使用寿命显著高于传统彩色路面：
- 材料特性：
- 耐磨性：采用高硬度骨料（莫氏硬度≥6），耐磨耗性能优于普通标线涂料，可承受日均车流量＞5000辆的服务区道路磨损。
- 抗紫外线性能：材料可反射紫外线，减少因光照老化导致的脆化开裂，色彩持久性达5年以上。
- 抗化学腐蚀：在氢氧化钙饱和溶液中浸泡24小时无异常，适应服务区可能存在的油污、化学物质侵蚀。
- 实际案例：
- 某城市自行车道项目：采用水性SP路面，经检测抗压强度35.2 MPa（ASTM C109标准），防滑系数（BPN）75（湿态），使用3年后未出现开裂或磨损，预计寿命可达8年。
- 某景区步道项目：铺设水性SP路面后，经受日均数千人次踩踏和自然环境考验，8年后仍无开裂或凹陷，证明其耐久性与抗裂性协同作用显著。
三、抗裂性：通过极端测试，适应-10℃至45℃温差
水性SP材料通过结构设计和材料特性有效延缓基层裂缝扩展，抗裂性能优异：
- 低温抗裂性：
- 测试标准：材料需通过“-10℃保持4小时，室温放置4小时为一个循环，连续三次循环后无裂纹”的测试，模拟极端低温环境下的热胀冷缩效应。
- 实际表现：某城市主干道人行道和自行车道采用水性SP路面后，经受冬季低温考验，未出现因冻融循环导致的开裂现象，路面保持平整。
- 基层适配性：
- 水泥混凝土基层：要求强度≥C25，确保基层承载力，减少因基层沉降导致的反射裂缝。
- 沥青混凝土基层：采用AC-10或AC-13细粒式密级配，增加柔性以适应地基微小变形，降低裂缝风险。
- 抗裂层设计：在基层与表层之间设置5厘米厚沥青混凝土作为防水和抗裂层，进一步缓冲应力传递，减少裂缝向上扩展的可能性。
- 材料延展性：
- 高分子聚合物：水性SP材料采用与沥青相同的膨胀系数的高分子聚合物，有效防止涂层龟裂。
- 抗紫外线性能：材料可反射紫外线，减少因光照老化导致的脆化开裂。
综合评价与推荐
水性SP彩色防滑路面以高抗压强度（20-50 MPa）、长使用寿命（5-8年）、优异抗裂性为核心优势，尤其适合服务区等车流量大、重载车辆频繁、环境复杂的场景。推荐选择高性能配方（如金刚砂骨料+高固含量树脂），并严格把控施工条件（温度＞5℃，湿度＜80%），以最大化发挥材料性能。实际案例表明，优质项目通过精细化成本管理和技术创新，综合成本可控制在100-180元/平方米区间，性价比显著优于传统沥青改色方案。
