产品与服务

河南富鑫新材料科技有限公司

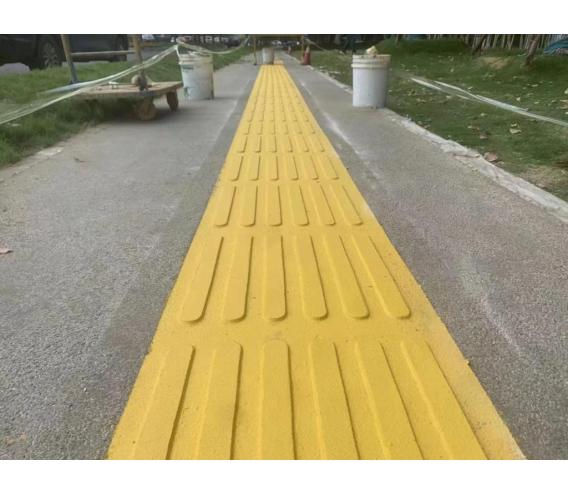

聚合物现浇连续盲道全包价使用寿命及季节适应性分析

一、使用寿命：10-20年，显著优于传统盲道

1. 核心材料与工艺优势
   • 高性能材料：采用无机高强聚合物结合耐磨骨料（如金刚砂、石英砂），具备优异的耐候性、耐磨性和抗老化性。实验室数据显示，其28天抗压强度达6MPa以上，抗折强度≥3MPa，可承受轻型车辆短暂通行。
   • 结构连续性：通过现浇工艺直接摊铺在已做好的路面上，避免传统盲道砖的阻隔和二次摊铺问题，减少接缝处磨损风险。例如，某城市主干道采用现浇盲道后，3年内未出现开裂、剥落等问题。

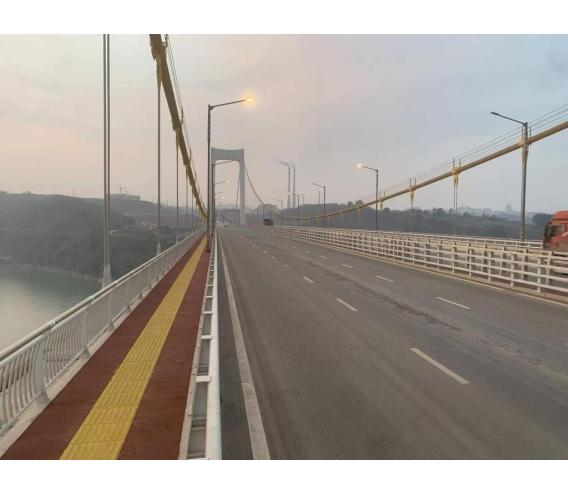

   • 长期性能稳定性：在常规城市道路、广场等环境中，使用寿命通常为10-20年。其中，普通城市道路、住宅区等场所可达15-20年；高流量或恶劣环境（如重载车辆频繁通行、高盐度空气）下可能缩短至10-15年，但仍显著优于传统盲道砖（2-3年）。
2. 维护成本与寿命关联
   • 低维护需求：表面耐磨、防污性能优异，清洁方便，减少定期维护频率。例如，某商业街盲道使用3年后，仅需每年1次高压水枪清洗，维护成本比传统盲道降低60%。
   • 修复便捷性：如表面出现磨损或损坏，修补或更换相对简单，有利于延长整体使用寿命。某景区维修项目显示，现浇盲道材料损耗率比传统工艺低40%。

二、季节适应性：需针对性调整工艺，确保施工质量

1. 冬季施工要点
   • 低温固化控制：
     • 聚合物材料在低温下固化速度减慢，需选择低温型固化剂或添加促凝剂。施工前确保基层温度高于5℃，必要时采用加热设备预热。
     • 材料搅拌后应在30分钟内使用完毕，避免因低温导致流动性下降。施工后覆盖保温材料（如棉被、泡沫板），防止冻伤，养护时间需延长至48小时以上。
   • 基层处理与防冻：
     • 彻底清除基层冰霜，确保含水率控制在8%以内（冬季采用热风机烘干）。
     • 冬季配方需增加柔性改性剂（如SBS）含量，提升低温抗裂性。例如，某北方城市冬季施工时，通过添加SBS改性剂，使盲道在-20℃冻融循环测试中未出现开裂。
   • 操作时间管理：
     • 避免在极端低温（如低于-5℃）或风雪天气施工，防止材料冻结或粘结强度下降。
2. 夏季施工要点
   • 高温固化控制：
     • 高温会加速聚合物固化，缩短可操作时间，建议选择高温缓凝型配方或分批次搅拌材料。基层表面温度超过35℃时，需喷水降温或避开正午时段施工。
     • 材料铺设后立即覆盖遮阳网，防止水分过快蒸发导致开裂。养护期间定期洒水保持湿润，避免暴晒引发龟裂。
   • 基层处理与防暑：
     • 处理基层干燥起砂问题，确保含水率控制在8%以内（夏季可自然晾晒）。
     • 夏季配方可添加紫外线吸收剂，延缓老化。例如，某南方城市夏季施工时，通过添加紫外线吸收剂，使盲道在80℃热稳定性测试中未出现变色或性能下降。
   • 操作时间管理：
     • 避免在高温时段（如正午12:00-15:00）施工，防止材料过快固化导致施工困难。
3. 通用施工规范
   • 环境温度要求：施工环境适宜温度为10-30℃，不应低于5℃。
   • 材料保护：原材料应规避受潮、雨淋、日晒和杂物污染，不可一次拌料过多，每次拌料宜于15-20分钟内用完，拌合料应置于阴凉处。
   • 质量验证：施工前需进行小样测试，验证不同温度下的粘结强度和固化时间。例如，冬季需进行-20℃冻融循环测试，夏季需进行80℃热稳定性测试。
