产品与服务

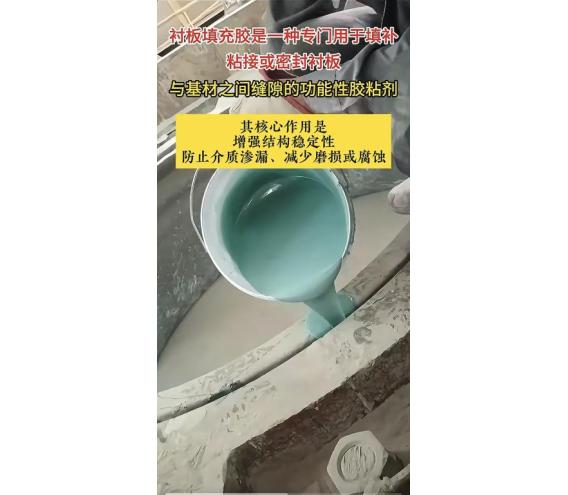

2788 破碎机衬板胶(破碎机衬板填充胶)，用于破碎机的衬板与基体之间,碎石桶与夹 套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲 击或载荷振动时作为缓冲材料；石家庄环氧树脂胶刘工1.3.7.2.2.8.6.8.2.5.3提醒该产品也可用于圆锥破碎机及球磨机耐磨衬板与基体之间 的结构性补强填充，以吸收、缓冲设备工作时引起的冲击和震荡。

 破碎机衬板胶的性能特点 低粘度，流动性好，渗透性强；操作方便，室温快速固化，缩短设备安装周期； 抗压强度高，提高设备刚性，使衬板受压时变形减小，破碎粒度更均匀，避免对 衬板的不均匀磨损，延长衬板使用寿命；安全环保。

 破碎机衬板胶的性能指标 改性环氧材料, 双组分 颜色： A 组分:灰白色， B 组分: 棕色 粘度： A 组分:40000 B 组分:250±50mPa.s 密度： A 组分 1.7 B 组分 1.05g/cm3 固化后抗压强度:121 Mpa 固化后剪切强度: 18 Mpa 固化后硬度: 90 固化后收缩率: 0.02% 适用期：15min, 运行前最短固化时间：4h 操作温度: -15℃-30℃ 固化后耐温: -40℃-150 ℃ 破

碎机衬板胶的使用工艺

1 清理和准备 清除锥体表面残余填充料，和与胶接触部位油污，脏物；装合锥体和衬板；用粘 带等封住锥体/衬板配合面和环孔,以防漏胶，必要时保护轴上的螺纹；使用时尽 量在 5℃-30 ℃施工 技术咨询：刘工 1-3-7-2-2-8-6-8-2-5-3

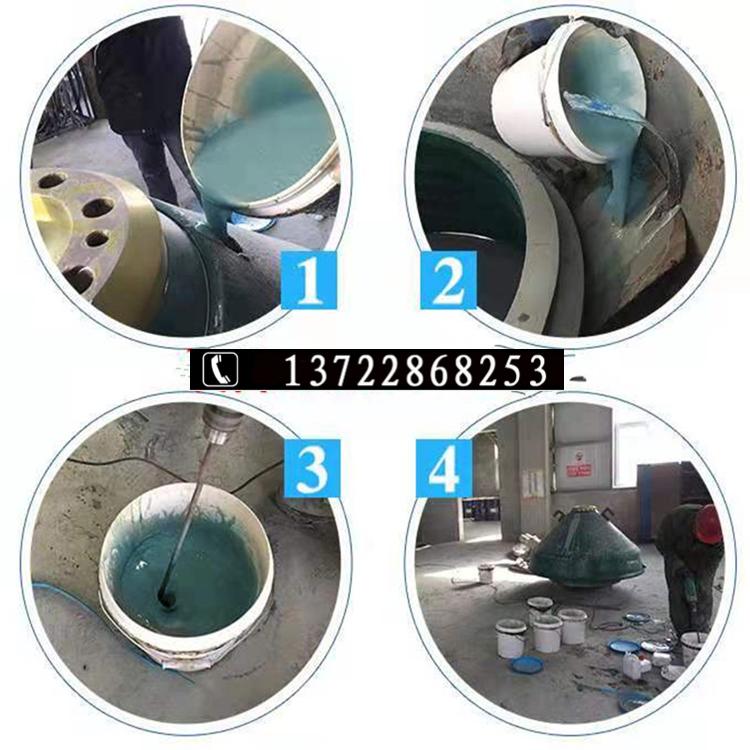

2. 配胶 将搅拌器固定在低速手电钻上，打开破碎机衬板胶 A 组分,搅拌 1 分钟，然后边 将B组分倒入A组分桶中边用电动搅拌器搅拌,颜色均匀即可,一般搅拌时间不超 过 4 分钟；搅拌时应确保桶底料搅拌均匀。 操作时间:从开始混合到灌装完毕总时间 ,不超过 15 分种(20℃数据)

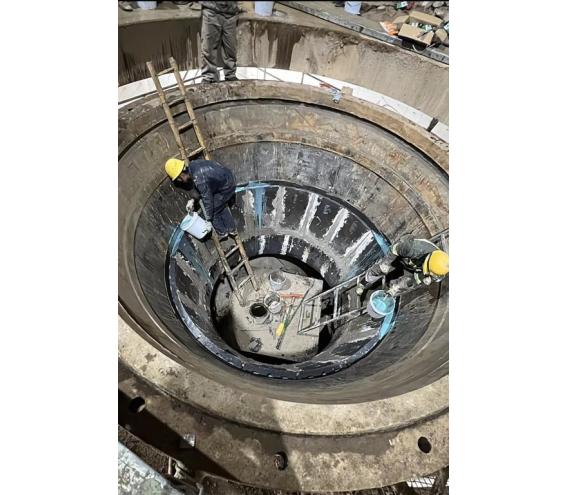

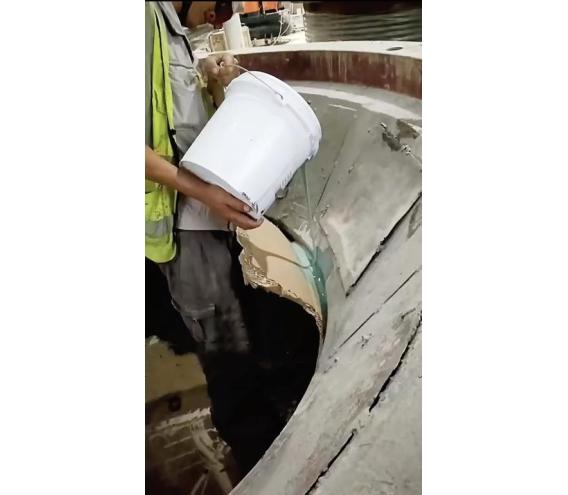

3 浇注 将混合好的胶液,沿锥体或衬板缝隙的一个地方注入，便于排气,必要时可用橡皮 泥等做围堰引导，直到从缝隙顶溢出。不要将没有混合均匀（颜色不同）的胶注入。

4 固化 放置固化 12-24 小时，温度对固化时间影响大,温度高固化快， 一般夏季 4-8 小时可 投入使用，冬季温度低，固化时间需适当延长。

注意事项 1.破碎机衬板胶的操作使用温度在 5℃-30℃,锥体低于 5℃或高于 30℃尽量不要 施工

2.温度过低则操作时间可以延长，但是粘度高难浇注；低于 10℃可以将破碎机 衬板胶 A 组分加热到 25-35℃然后搅拌使用。

3.温度过高则减少操作时间，浇注时间短;高于 25℃可以减少一次调胶量,边浇 注边配料。

4.避免接触皮肤、眼睛，不慎粘附在皮肤上，可用酒精或肥皂清洗，再用清水清 洗干净。如不慎误入眼中，应立即用清水清洗后就医。

包装存运 该产品为 10kg/组、20kg/组。 在阴凉干燥通风环境中密闭贮存，保质期一年； 本品为非危险品，按一般化学品运输，运输贮存过程中，应注意防水、避免高温、 防明火。
