产品与服务

彩色稀浆混合料工艺在施工与材料制备过程中存在多个技术难点，需通过精细控制解决。以下为具体难点及应对方向：

一、材料分散与均匀性控制
颗粒团聚与分散不均
颜料、骨料等固体颗粒易在液相中团聚，导致涂层表面出现颗粒感或色差。
解决方案：采用高剪切分散设备，确保搅拌转速达1000-1500r/min，分批次加入骨料并延长搅拌时间至20-40分钟，必要时过筛去除未分散颗粒。
固含量与粘度波动
固含量过高增加搅拌阻力，过低则影响成膜性能，导致批次间性能差异。
解决方案：通过实验确定最*固含量范围（如50%-60%），使用粘度计实时监测并调整搅拌参数。
二、施工性能与质量控制

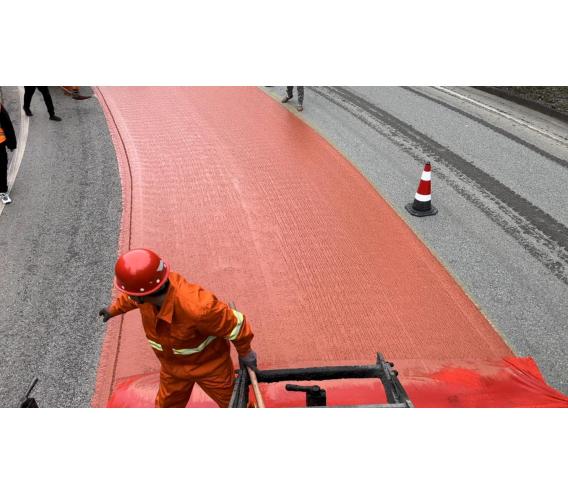

摊铺厚度与平整度
摊铺厚度不均会导致防水性、耐磨性下降，厚度过大则降低和易性。
解决方案：通过试验确定最*摊铺厚度（如1-3mm），使用摊铺箱控制厚度，并采用人工找平修复局部缺陷。
划痕与表面缺陷
大骨料混入或摊铺箱橡胶刮板凝结混合料易产生划痕。
解决方案：确保骨料粒径符合要求（如0-1.18mm），定期清洁摊铺箱并检查刮板状态。
三、材料稳定性与耐久性
乳化沥青稳定性
乳化沥青破乳速度过快或过慢均影响混合料性能。
解决方案：选择合适的乳化剂和稳定剂，控制施工温度在10-35°C，避免高温加速破乳。
耐候性与色彩保持
紫外线、雨水等环境因素易导致颜料褪色或涂层老化。
解决方案：添加抗紫外线剂和耐候性颜料，采用高固含量乳化沥青提升致密性，减少水分渗透。
四、施工环境与工艺协调
温度与湿度控制
低温（<10°C）或高湿度环境影响混合料固化速度。
解决方案：选择适宜天气施工，必要时采用加热设备提高基面温度，或添加早强剂加速固化。
交通管制与养护
开放交通过早易导致涂层损坏，过晚则影响使用效率。
解决方案：根据环境条件设定养护时间（如24-48小时），采用撒砂保护或设置临时交通标志。
五、环保与成本控制
挥发性有机物（VOC）排放
部分添加剂可能含VOC，需满足环保要求。
解决方案：选用水性环保材料，优化配方减少溶剂用量。
材料浪费与回收
施工余料若处理不当易造成环境污染。
解决方案：使用可回收骨料和容器，对废弃混合料进行无害化处理。
总结
彩色稀浆混合料工艺需通过材料优化、设备升级和施工管理三方面协同突破。例如，采用高剪切分散技术提升材料均匀性，结合智能摊铺设备控制施工质量，并通过环保型添加剂降低环境影响。未来可进一步探索温拌技术或纳米改性材料，以提升工艺的可持续性与经济性。
