产品与服务

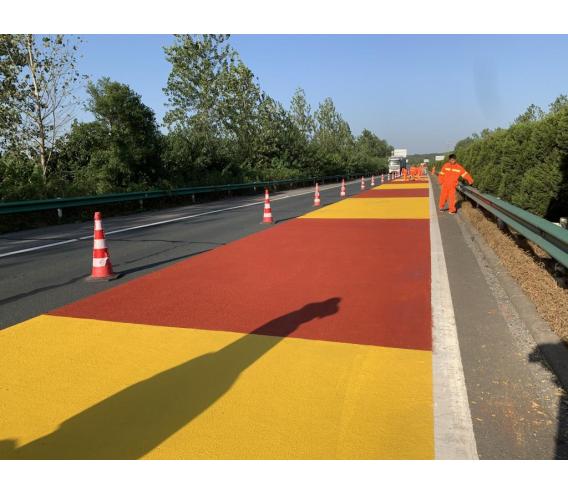

陶瓷颗粒防滑路面工艺改进措施

针对陶瓷颗粒防滑路面在耐久性、施工效率及材料性能方面的不足，可通过以下工艺改进提升其综合性能：

一、基层处理与粘结强化
深层清理与修补
采用高压水枪或机械打磨彻底清除路面油污、浮浆及松散层，对裂缝、坑洼等缺陷进行填补，确保基层平整度误差≤3mm。
针对沥青路面，施工前需通车至少6周，待基层稳定后再进行防滑层施工。
增强粘结层
水泥基面使用环氧/聚氨酯类专用底涂，按比例混合后滚涂施工，用量控制在0.15-0.2kg/㎡；沥青路面则通过机械抛丸或铣刨形成粗糙表面，提高机械咬合力。
二、材料与施工工艺优化
陶瓷颗粒升级
采用高温烧制的通体一色陶瓷颗粒（1-3mm粒径），抗压强度≥50MPa，吸水率＜0.5%，确保长期使用不褪色、不脱落。
针对不同场景选用颗粒规格：自行车道、人行道建议1-2mm，公交站台、高速公路建议2-3mm。
粘结料改良
改用改性乳化树脂或聚氨酯胶粘剂，其耐候性较传统材料提升30%，固化时间缩短至4-6小时，且与陶瓷颗粒的粘结强度≥8MPa。
分层施工法
底涂层：均匀刮涂专用粘接料，厚度0.5-1mm，确保与基层完全浸润；
撒布层：将陶瓷颗粒均匀撒布于未固化的粘接料表面，覆盖率100%；
面涂层：撒布后4-5小时回收多余颗粒，再滚涂透明罩面剂，形成致密保护层。
三、施工设备与效率提升
机械化作业
引入自动撒布机控制颗粒撒布密度，误差率≤5%；采用热压缩空气机在冬季施工时快速干燥路面，缩短养护周期。
快速固化技术
在常温（15-35℃）下，通过添加催化剂使树脂粘接料在4小时内固化，施工后4-5小时即可开放行人通行，24小时后完全固化。
四、后期维护与修复
定期检测
每季度检查路面磨损情况，重点监测颗粒脱落率及防滑系数（BPN值应≥60），对局部破损区域进行标记。
快速修复工艺
采用局部铣刨后喷涂快干型树脂粘接料，再撒布陶瓷颗粒，修复后1小时内即可通车，降低对交通的影响。
五、质量控制与验收标准
材料检测
陶瓷颗粒需通过抗压、耐磨、耐酸碱等测试；粘结料需满足拉伸强度≥8MPa、断裂伸长率≥200%等指标。
施工验收
路面平整度≤3mm/3m直尺，颗粒粘结牢固度≥98%，颜色均匀性ΔE≤1.5，防滑性能符合JT/T 712-2008标准。
六、创新技术应用
温变陶瓷颗粒
开发温变颜料掺入陶瓷颗粒，使路面颜色随温度变化（如高温时变红警示），提升安全性。
自清洁涂层
在面涂层中添加光催化材料，利用紫外线分解路面油污，减少人工清洁频率。
改进效果
通过上述工艺改进，陶瓷颗粒防滑路面的使用寿命可延长至8-10年，耐磨性提升50%，施工效率提高30%，同时降低后期维护成本20%以上，满足城市道路高流量、高安全性的需求。
