产品与服务

道路透水沥青工程与高分子聚合物砂浆在高速公路中的应用需结合材料特性与施工工艺，以实现功能互补与性能提升。以下从技术原理、施工要点、应用场景及综合效益展开分析：

一、技术原理与材料特性
透水沥青路面
结构功能：通过大孔隙率设计（孔隙率15%-25%），实现雨水快速下渗，减少路面积水。
材料选择：采用高黏度改性沥青、单粒径粗集料（如玄武岩）及少量细集料，形成骨架-空隙结构。
性能优势：降低行车噪音5-8分贝，减少城市内涝风险，提升雨天行车安全性。
高分子聚合物砂浆
材料组成：以乳液（如环氧树脂、丙烯酸乳液）与无机粉料（如硅酸盐水泥、石英砂）按比例配制。
性能特点：抗压强度≥60MPa，粘结强度≥2.5MPa，抗渗等级≥P10，固化时间≤24小时。
应用功能：用于路面裂缝修补、基层加固及新旧路面粘结，提升结构耐久性。
二、施工要点
透水沥青路面施工
基层处理：基层压实度≥96%，平整度≤8mm，铺设防水土工布防止下渗水侵蚀路基。
混合料拌合：采用温拌技术，拌合温度160-170℃，避免高温导致沥青老化。
摊铺碾压：摊铺温度≥155℃，初压采用钢轮压路机静压1-2遍，复压用胶轮压路机振动碾压3-4遍。
接缝处理：纵向接缝采用热接缝，横向接缝切割成垂直面并涂刷粘层油。

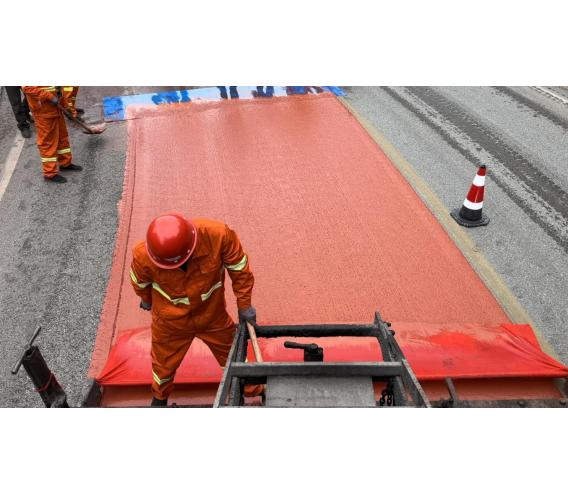

高分子聚合物砂浆施工
基层处理：裂缝宽度≥3mm时，开凿“V”型槽并清理干净，基层含水率≤6%。
材料配制：按乳液:粉料=1:4（重量比）混合，搅拌时间≥3分钟，静置2分钟后二次搅拌。
修补工艺：采用压力注浆或抹面修补，注浆压力0.2-0.4MPa，抹面厚度≥5mm。
养护条件：常温下覆盖保湿养护7天，温度低于5℃时需采取保温措施。
三、应用场景
透水沥青路面
高速公路服务区：缓解车辆密集区域的积水问题，提升雨天通行能力。
隧道出入口：减少路面湿滑，降低事故风险。
收费站广场：提高车辆制动性能，保障收费作业安全。
高分子聚合物砂浆
路面裂缝修复：针对宽度0.5-20mm的裂缝，采用聚合物砂浆进行灌缝或开槽修补。
桥面铺装加固：在旧桥面铺装层与新沥青层之间涂刷聚合物砂浆，增强层间粘结。
路基加固：对软弱路基进行注浆加固，提高承载力，减少不均匀沉降。
四、综合效益
功能性提升
透水沥青路面降低雨天事故率30%-50%，高分子聚合物砂浆延长路面使用寿命2-3倍。
两者结合可实现“渗-排-固”一体化，提升道路全寿命周期性能。
环境效益
透水沥青路面减少城市热岛效应，高分子聚合物砂浆降低施工扬尘与噪音污染。
材料可回收利用率高，符合绿色交通发展理念。
经济效益
透水沥青路面初期成本增加10%-15%，但后期维护成本降低20%-30%。
高分子聚合物砂浆缩短养护周期50%以上，减少交通管制时间。
五、典型案例
广东某高速公路：在服务区采用透水沥青路面，雨天事故率下降42%，路面排水能力提升3倍。
江苏某桥梁工程：使用高分子聚合物砂浆加固桥面铺装，层间剪切强度提高2.8倍，使用寿命延长至15年。
北京某城市快速路：结合透水沥青与聚合物砂浆技术，实现路面噪音降低6分贝，裂缝修复率达98%。
六、技术发展趋势
材料创新：开发高模量改性沥青与自修复型聚合物砂浆，进一步提升性能。
智能化施工：应用3D摊铺技术与无人机监测，实现精准施工与质量管控。
全寿命周期管理：建立路面健康监测系统，结合大数据分析优化维护策略。
结论：透水沥青路面与高分子聚合物砂浆在高速公路中的应用，需从材料选择、施工工艺到后期维护进行全流程优化。通过功能互补与技术集成，可显著提升道路安全性、耐久性与环境效益，为智慧交通建设提供技术支撑。
