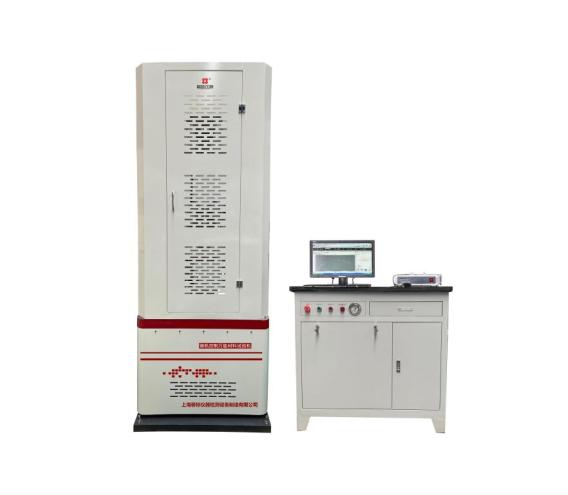

微机控制弹簧拉压试验机
微机控制弹簧拉压试验机
========
========
1、机器视觉方案设计、研发和设备制造,让您的生产超越自动化,实现智能化。应用领域:产品外观检测、尺寸测量、装配定位、扫码识别等。
2、自动化生产线制造,智能化方案设计。应用领域:子哦对你好生产线的制造,智能分拣,组装、检测、包装及搬运;
3、光学测量仪器量产机系列:自动化影像测量仪、一键式闪测仪、3D表面形貌轮廓仪、3D超景深显微镜、工具显微镜、粗糙度轮廓仪、金相显微分析及外观尺寸视频一体机
=======
采用圆弧同步带轮减速,零间隙滚珠丝杠副传动,传动无间隙,使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转,从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能;
主机框架:用型钢制作,表面经过钝化、底漆、面漆等工艺处理。
滚珠丝杠副:用精密滚球丝杠副,以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧,上端与上横梁轴承连接,滚珠螺母与中部活动横梁固定连接,下端与框架台面下部两端带轮连接,带轮旋转带动滚珠丝杠旋转,使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。传动系统;安装于工作台下部,由同步齿形带及同步齿形带轮所组成,此种传动系统可有效地消除传动过程中的间隙和滑移现象,确保控制的精确性。系统采用二级减速,由两根同步齿形带和五个同步带轮组成。本机不应用减速机,采用传动系统直接减速方式,此种减速方式的优势有两点:一是低噪音,二是免维护。
横梁:分为上横梁和中横梁,采用中型厚度的碳钢钢板制作,上横梁为固定横梁,安装于主机的最上端。中横梁为活动横梁,通过滚珠螺母与滚珠丝杠连接。中横梁也是加载的关键部件,传感器安装于中横梁的下端,各种试验附具的一端也都悬挂于中横梁之上,中横梁升降即可产生拉力和压力。
移动控制盒:用于在调整试验空间时操作移动横梁快速升降,具有快/慢、步进等多种操作方式,可自由吸附粘贴于主机易于操作的部位。
立柱:支柱采用高碳钢精工制作,两根为一组,安装于滚珠丝杠的外侧,上、下两端分别与上横梁和工作台固定连接,主要用于加强框架支撑和安装表面扣板。
防尘罩:安装于门式框架的内侧,用于防止滚珠丝杠受到粉尘侵害。
外罩:采用高强铝合金及彩钢等材料制作,主要用于对局部机体内部进行遮盖,使机器外型得以美观,另外对局部机体内部也可以起到保护作用。
=======
微机控制弹簧拉压试验机 | ||
1 | 最大试验力 | 2000N |
2 | 试验机级别 | 1级 |
3 | 负荷测量范围 | 0.4%~100%FS |
4 | 示值相对误差 | ±1%以内 |
5 | 试验力分辨力 | 1/±500000F.S(全程分辨力不变) |
6 | 变形测量范围 | 0.2%~100%FS |
7 | 力控速率调节范围 | 0.005%~5%FS/S |
8 | 力控速率控制精度 | 速率<0.05%FS 时,为±1%设定值以内; 速率≥0.05%FS 时,为±0.5%设定值以内; |
9 | 变形速率调节范围 | 0.005~5%FS/s |
10 | 变形速率控制精度 | 速率<0.05%FS/s 时,为设定值的±1%以内; 速率≥0.05%FS/s 时,为设定值的±0.5%以内; |
11 | 位移速率调节范围 | 0.001~500mm/min(可定制调速系统 ) |
12 | 位移速率控制精度 | 为设定值的±0.5%以内; |
13 | 恒力、恒变形、恒位移控制范围 | 0.5%~100%FS |
14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10%FS 时,为设定值的±0.5%以内 设定值<10%FS 时,为设定值的±1%以内 |
15 | 有效试验宽度 | 200mm |
16 | 有效试验空间 | 拉伸空间:0-400mm; 压缩空间:0-450mm |
17 | 位移显示精度 | ≤0.5% |
