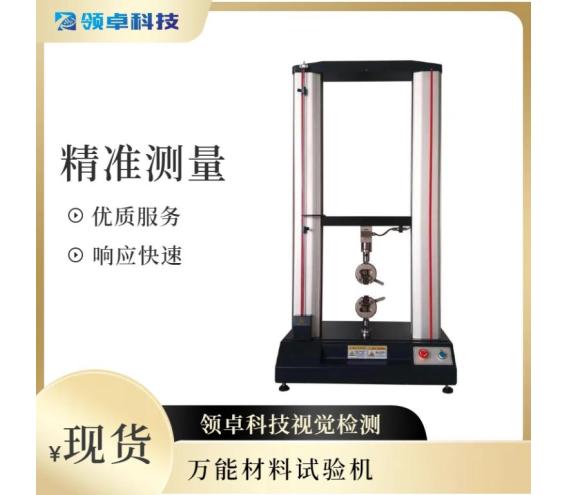

液晶显示电子万能试验机

液晶显示电子万能试验机

=========

=========

液晶显示电子万能试验机是一种集机械、电子、传感器和计算机技术于一体的高精度材料测试设备，主要用于材料的拉伸、压缩、弯曲、剪切等力学性能测试。

其工作原理可分为以下几个核心部分：

1. 机械结构系统

• 加载框架：通常采用双立柱或门式结构，提供高刚性和稳定性，确保受力均匀。

• 横梁与夹具：通过电机驱动横梁上下移动，夹具夹持试样（如金属、塑料、橡胶等）。

• 传动系统：采用精密滚珠丝杠或伺服电机，将电机的旋转运动转化为横梁的直线运动，实现高精度加载。

2. 力值测量系统

• 负荷传感器：安装在横梁或底座上，实时检测试样所受的力（如拉伸力、压缩力），并将其转换为电信号。

• 信号调理电路：放大和滤波传感器信号，确保数据准确性。

3. 位移与变形测量

• 位移传感器（编码器）：通过测量横梁移动距离间接得到试样位移（通常分辨率达微米级）。

• 引伸计（可选）：直接接触试样，高精度测量微小变形（如弹性模量测试）。

4. 电子控制系统

• 伺服驱动器与电机：接收控制信号，调节横梁运动速度和方向（如匀速、变速或循环加载）。

• 闭环控制：实时比较设定值与传感器反馈，动态调整电机输出，确保测试条件（力、位移、变形）精确可控。

5. 数据采集与处理

• 高速数据采集卡：以高频率采集力、位移、变形等信号。

• 计算机软件：控制测试流程，实时显示曲线（如应力-应变曲线），并计算参数（抗拉强度、屈服强度、断裂延伸率等）。

6. 液晶显示与人机交互

• 触摸屏或按键面板：用于输入测试参数（如速度、停止条件）、启动/停止测试。

• 实时显示：在液晶屏上动态显示力值、位移、测试曲线及结果。

7. 安全保护机制

• 过载保护：当力值超过设定阈值时自动停机。

• 限位开关：防止横梁超程移动。

• 紧急停止按钮：手动中断测试。
