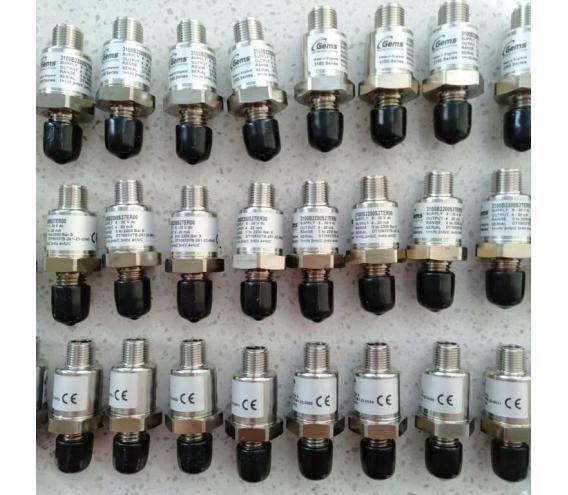

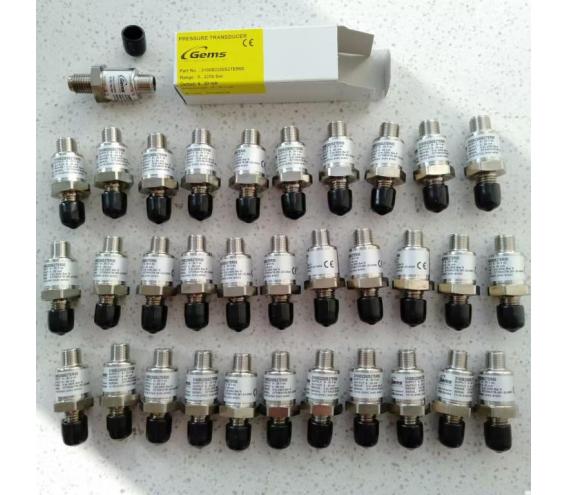

捷迈GEMS小型压力变送器3100系列

Gems 3100系列的型号有：3100B200PG02BR000 3100B30CPS01B000 3100R20CP05ER00,3100B0007G01BR00,3100B0010G01BR00,3100B0016G01BR00,3100B0025G01BR00,3100B0040G01BR00,3100B0060G01BR00,31000100S01BR00, 31000160S01BR00, 31000250S01BR00, 31000400S01BR00, 31000600S01BR00

以上捷迈3100的型号输出都是420mA,量程单位是bar,带阻尼器。电气是工业小DIN接头，螺纹是G1/4.

GEMS捷迈3100压力变送器的主要特点为：

05 bar 至 02,200 bar (075 psi 至 030,000 psi)

高过压能力

丰富的输出选型

RoHS 兼容

3100 和 3200系列紧凑型溅射薄膜压力传感器具有高的性价比, 是适合 OEM  应用的高性能、高可靠性和高稳定性的产品。全不锈钢湿式部件，多种电气和压力接口选择，丰富的电信号输出，这些特点满足了传感器可应用于绝大多数的场合。传感器的核心部件是具有非常好的温度特性的溅射薄膜元件。3100 的生产过程引入了自动化设备，可批量生产一致性程度高，性价比高的压力变送器。

3100B0007G01B000,3100B0010G01B000,3100B0016G01B000,3100B0025G01B000,310000040G01B000,310000060G01B000,31000100S01B000, 31000160S01B000, 31000250S01B000, 31000400S01B000, 31000600S01B000

以上是不带阻尼器的产品型号。

其次，3200 系列压力变送器具有更坚固的膜片和压力阻尼器以适应气穴或的压力冲击。在各种压力波动的场合都具有可靠的稳定性。

该系列结构紧凑，适合于安装在空间狭窄的场合。且满足 RoHS 要求

3100E0007G01E000,3100B0010G01E000,3100B0016G01E000,3100B0025G01E000,310000040G01E000,310000060G01E000,31000100S01E000, 31000160S01E000, 31000250S01E000, 31000400S01E000, 31000600S01E000这些M12*1P电气接口的。

工业压力变送器, ,西特setra,setra压力

行业应用：  塑料/橡胶、水处理、工程机械

产品特点： ■压力范围:102200bar

■身长小于25mm

■多种输出选择

性能参数

精度 0.25%FS(可选0.15%FS)

压力范围 从010到02200bar表压(25030,000psi)

耐压 2xFS(1600和2200bar 1.25xFS)

破裂压力 10xFS@<400bar

4xFS@600～1000bar

1.25xFS@>1600bar

疲劳寿命 100,000,000次满量程循环

零点公差 0.5%FS

量程公差 0.5%FS

长期漂移 0.1%F.S/年(不逐年累积)

温度影响

温漂 1.5%FS/80C

环境参数

工作温度 40℃到125℃

补偿温度 40℃到120℃

振动 正弦曲线,峰值20g,10～2000Hz

冲击 自由落体 IEC 68232 procedure1

电压输出

激励  高于满程输出2V,较大36V;或5VDC

输出 参照订货指南;或0.54.5Vdc

电流输出

环路供电电压 1030Vdc(24VDCmax@温度高于110℃)

输出 420mA

物理参数

接液部件 174PH不锈钢

电气连接 参照订货指南

压力连接 参照订货指南

重量(约) 35g
