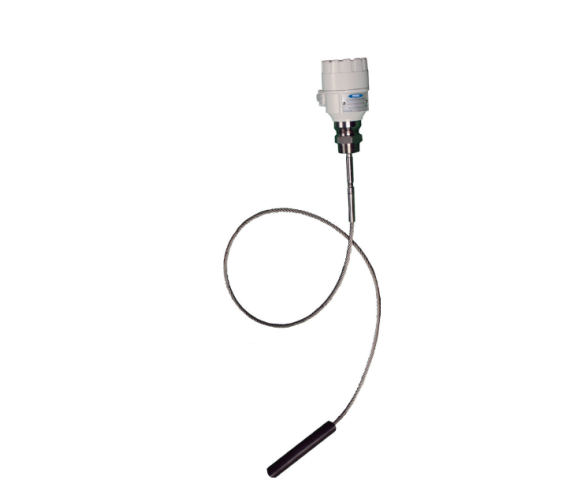

美国必测Venture雷达导波物位计TDR2000

美国必测Venture雷达波物位计TDR2000特别适用于固体、颗粒、粉末以及多数液体的物位测量。在许多应用中，相对于电容、超声波和铅垂技术，TDR-2000是理想的选择的选择。

美国必测Venture雷达波物位计TDR2000如何工作1，TDR-2000两线制导向微波液位变送器采用TDR(时域反射法)原理。该仪表发射低功率的十亿分之-秒宽的脉冲，以已知的速度(光速)沿着导杆、线缆或同轴杆传播。

2，当脉冲到达介质(改变的介电常数εr)表面时，其中-部分将被反射回至电子模块上。反射信号效率取决于不同介质的介电常数(εr)差别。

3，反射回来的脉冲作为电压信号检测，然后由电子元件进行处理。液位距离与脉冲传播时间成正比。

TDR-2000提供连续，非机械的水平测量，利用雷达导波技术。TDR-2000特别适合于测量

固体颗粒，粉末的水平，以及的液体。为许多应用中，TDR-2000是理想的替代

电容，超声波，铅锤技术在TDR-2000两线的引导下微波

液位变送器采用TDR（时域反射）的原则。该仪器发送低功率纳秒脉冲沿与已知的导电电缆传播速度（光速）。如脉冲到达介质表面（改变介电常数εŕ），它的-部分反射回来的电子模块。“反射信号的效率取决于介电常数（εŕ）的区别媒介。检测到反射回来的脉冲作为-个电压信号，然后是通过电子处理。水平距离是成正比的飞行时间脉冲。测量级数据转换成4-20mA电流和HART信号和在液晶显示屏上显示。TDR-2000是由其他属性的影响媒介以及它上面的空间。

美国必测Venture雷达波物位计TDR2000特点

灵活，适用范围广

应用

适用于的范围内

水箱的大小，几何内部结构。

应用。准确和可靠水平测量跨越范围内的动态过程

条件•变化不敏感在介质，压力，电导率，真空，湿度，灰尘，粘度，蒸汽，泡沫，pH值，散装密度，温度或动荡

•不受灌装或排空等条件由于粉尘，噪声和材料运动。

•TDR-2000是本质安全和批准使用

在危险场所。安装方便•简单的安装

探头长度（英寸）

外壳类型=通用（IP65等级）=危险地点-尘（II的1DIADA20/A21号等级IP65T100的°C间）G=危险地点-天然气（II1G前IAIIB级/

IICT6...T3），

电压=18VDC到35VDC

TDR-2000导波雷达

注：大的探针长度为79英尺（24.0中号）

美国必测venture雷达波物位计TDR2000技术规格功能：

水平测量液体和固体

测量范围：

灵活的探头：大的79英尺（24.0中号）

死区的顶部：15.8英寸（40厘米），如果εŕ<10;

11.8英寸（30厘米），如果εŕ>10

死区的底部：14.2英寸（36厘米）

计数器重量直径：1.575英寸（4厘米），长度为10.2英寸（26厘米）

精度：

如果电缆长度小于33英尺（10米），精度为±0.8英寸（20毫米）。

如果电缆长度为33英尺（10米），精度为±0.20％的长度。

重复性：

0.04英寸（1.00毫米）

介电常数（εŕ）：>2.1

探头材料：灵活的316不锈钢电缆

工作压力：232磅

法兰温度：-22°F至194°F（-30°C至90℃）

电子温度：-22°F至131华氏度（-30°C至55°C时）

连接：1.5英寸（38.1毫米）MNPT，

保护类别：符合NEMA4X，IP65

电源：24VDC（18-35VDC的）

输出：4-20mA的

通讯：HART协议

®

认证：

第二1G前IAIICT6...T3的第二1G前IAIIBT6...T3的第二1DIADA20/21达到IP65T100的Ç

重量：

无探针3.3磅（1.5公斤）

与白色环氧涂层铝有线和重量：316不锈钢

电气连接M16的接口端子：大线径是16AWG（1.5毫米）

电缆入口：1个M16×1.5;标准电缆压盖：

电缆夹紧面积=0.137英寸-0.315英寸（3.5毫米-8毫米）

环境环境温度：无显示：-22°F到131°F（-30°C至60°C时）

随着显示：-4°F至140华氏度（-20°C至60°C）
